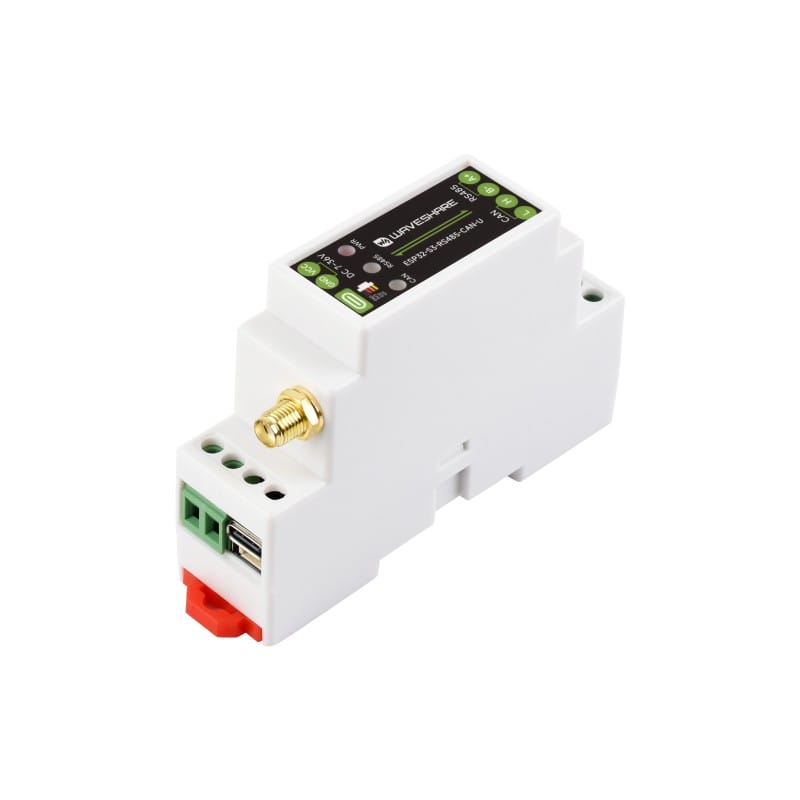

Industrielles ESP32-S3-Board mit RS485 und CAN sowie externer SMA-Antenne – Wi-Fi, Bluetooth, DIN-Schiene
Industrieller Controller auf Basis des ESP32-S3-Chips, ausgestattet mit isolierten RS485- und CAN-Schnittstellen sowie Wi-Fi- und Bluetooth 5 (LE)-Konnektivität. Die Version ESP32-S3-RS485-CAN-U verfügt über eine werksseitig aktivierte externe Antenne mit SMA-Anschluss, die eine bessere Reichweite der drahtlosen Kommunikation gewährleistet.
Hauptmerkmale:
- ESP32-S3 Xtensa 32-Bit LX7 Dual-Core-Prozessor mit einer Taktfrequenz von bis zu 240 MHz.
- Wi-Fi 2.4GHz- und Bluetooth 5 LE-Konnektivität.
- Externe Wi-Fi/Bluetooth-Antenne mit SMA-Anschluss.
- Werksseitig aktivierte externe Antenne.
- Isolierte RS485-Schnittstelle mit automatischer Steuerung der Übertragungsrichtung.
- Isolierte CAN-Schnittstelle mit TVS- und ESD-Schutz.
- Stromversorgung 7-36V DC über Schraubklemmen.
- Eingebaute Echtzeituhr (RTC) PCF85063.
- Digitale Signalisolierung sowie Spannungsisolierung.
- Überspannungs-, ESD- und TVS-Schutz.
- Gehäuse für die Montage auf einer Standard-DIN-Schiene.
- LED-Anzeigen für Stromversorgung sowie RS485- und CAN-Aktivität.
Mehrstufige Isolierung und Schaltungsschutz
Der Controller wurde für den Einsatz unter anspruchsvollen industriellen Bedingungen entwickelt. Die verwendete galvanische Trennung trennt die Steuerschaltkreise von Störungen, während TVS- und ESD-Schutz die Kommunikationsschnittstellen vor Überspannungen und elektrostatischen Entladungen schützen.
Beschreibung der Schnittstellen und Anschlüsse
Der Controller ist mit Schraubklemmen für RS485-, CAN-Busse und die Stromversorgung ausgestattet. Programmierung und Diagnose erfolgen über einen USB-Typ-C-Anschluss, während die drahtlose Kommunikation durch eine werksseitig aktivierte externe Antenne mit SMA-Anschluss sichergestellt wird.
Platinenaufbau und Komponenten
- ESP32-S3: Prozessor 240MHz, Wi-Fi/BLE
- DC-DC-Wandler: Stromversorgung 3.3V / 2A
- Stiftleiste: Rastermaß 2.0mm
- Stromversorgungsanschluss: 7-36V DC
- USB-Typ-C-Anschluss: Programmierung und Stromversorgung
- RTC-Anschluss: Pufferbatterie
- SMA-Anschluss: Wi-Fi/Bluetooth-Antenne
- Funkmodul: Werksseitig aktivierte externe Antenne
- Flash-Speicher: 16MB
- Digitale Isolierung
- CAN-Transceiver
- LEDs: PWR, RS485, CAN
- BOOT-Taste
- RESET-Taste
- Spannungsisolierung
- RS485-Abschlusswiderstand: 120Ω
- CAN-Abschlusswiderstand: 120Ω
- RS485- und CAN-Anschlüsse
- RTC PCF85063
- DC-DC-Stromversorgungsschaltung
- LDO-Spannungsregler ME6217C33M5G
- RS485-Transceiver
- TVS-Dioden
Technische Spezifikation
- Modell: ESP32-S3-RS485-CAN-U
- Mikrocontroller: ESP32-S3R8 Dual-Core
- Taktfrequenz: bis zu 240 MHz
- Konnektivität: Wi-Fi 2.4GHz + Bluetooth 5 LE
- Antenne: Externe SMA (standardmäßig aktiv)
- Flash-Speicher: 16MB
- Stromversorgung: 7-36V DC oder 5V USB-C
- Schnittstellen: Isolierte RS485 und CAN
- Schutzmaßnahmen: TVS, ESD, Surge
- RTC: PCF85063
- Gehäuse: Für DIN-Schienenmontage
- Abmessungen: 91.6 × 23.3 × 58.7 mm

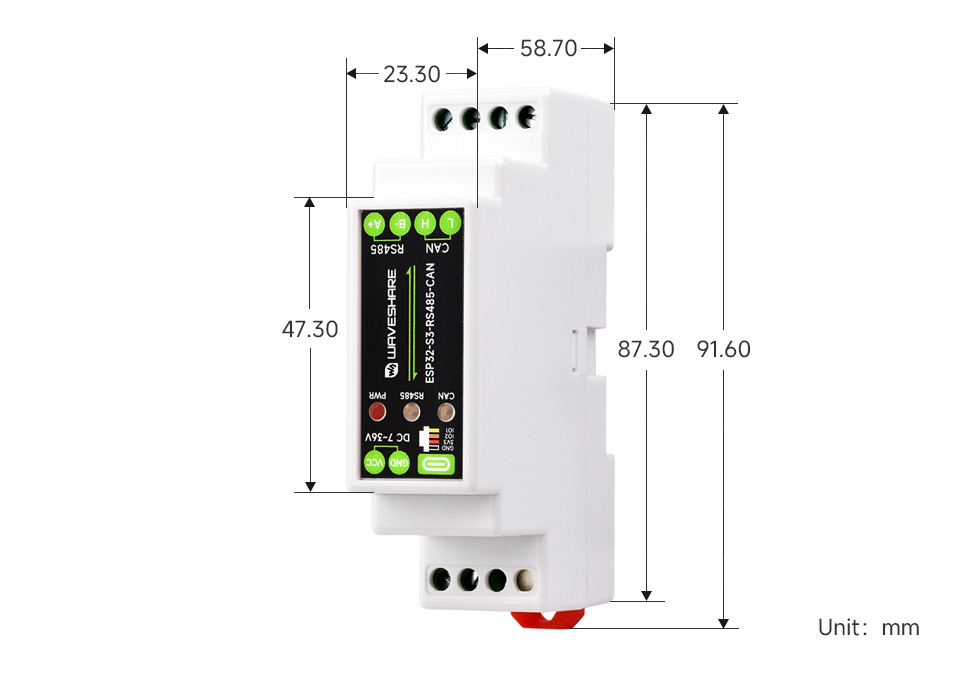

Außenabmessungen
Lieferumfang
- ESP32-S3-RS485-CAN-U ×1
- SMA-Antenne ×1
- Kabel SH1.0 4PIN (~150 mm) ×1
- Schraubendreher ×1
