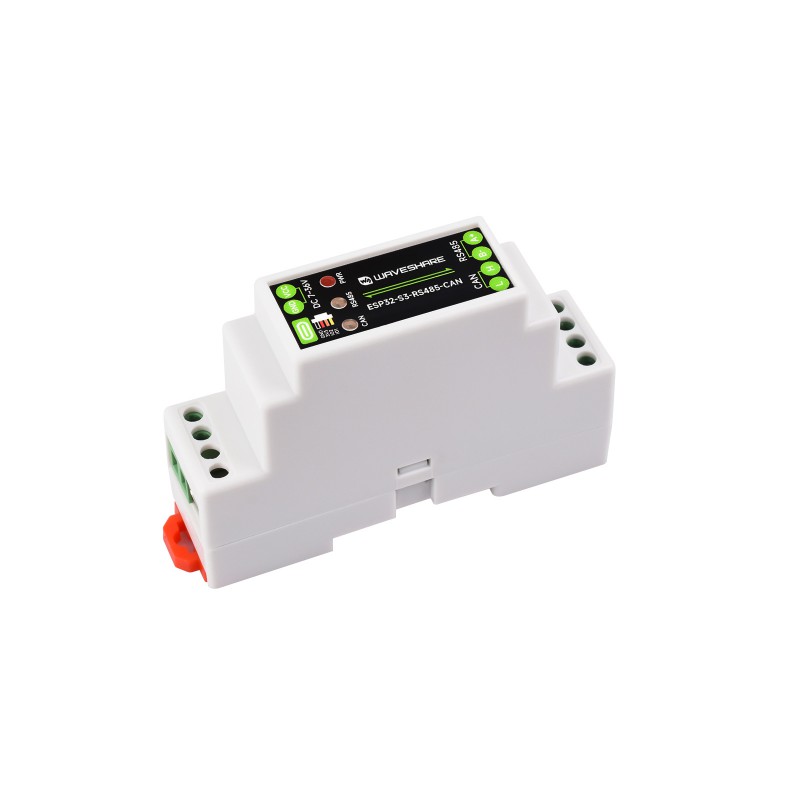

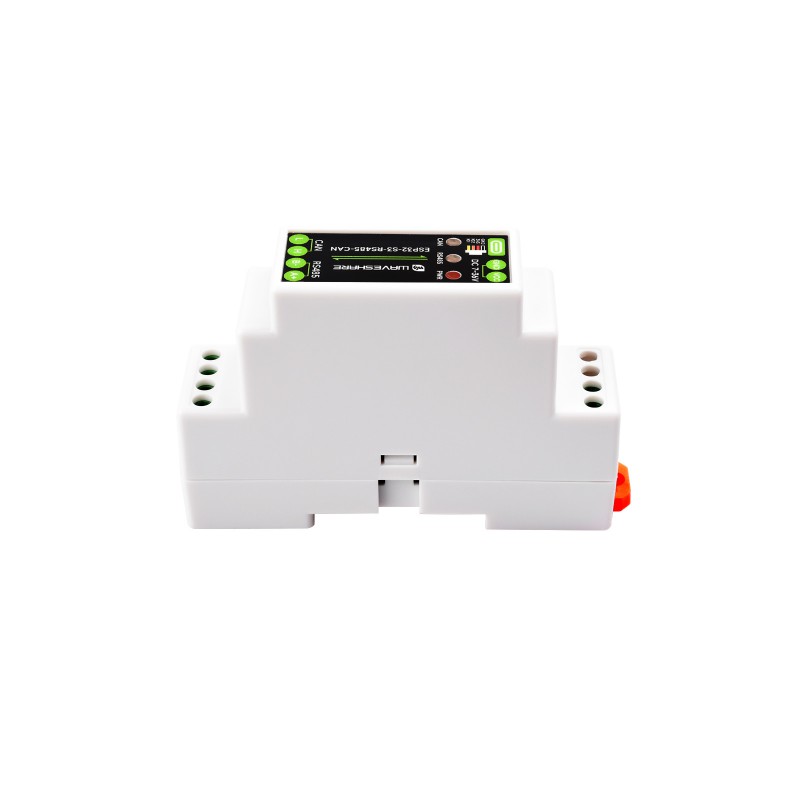

Industrieller ESP32-S3 Controller RS485 CAN WLAN Bluetooth 7-36V DIN-Schiene
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable
Industrielles ESP32-S3-Board mit RS485 und CAN - Wi-Fi, Bluetooth, DIN-Schiene
Industrieller Controller auf Basis des ESP32-S3-Chips, der isolierte RS485- und CAN-Schnittstellen sowie Wi-Fi- und Bluetooth 5 (LE)-Konnektivität bietet. Ausgestattet mit einem weiten Versorgungsspannungsbereich von 7 bis 36V, einem integrierten RTC-Chip und einem vollständigen Schutzpaket, ist er ideal für anspruchsvolle Bedingungen in der industriellen Automatisierung und im IoT-Bereich geeignet.
Hauptmerkmale:
- ESP32-S3 Xtensa 32-Bit LX7 Dual-Core-Prozessor mit einer Taktfrequenz von bis zu 240 MHz.
- Drahtlose Konnektivität 2.4GHz Wi-Fi und Bluetooth 5 (LE).
- Isolierte RS485-Schnittstelle mit automatischer Datenflusssteuerung.
- Isolierte CAN-Schnittstelle mit TVS- und ESD-Schutz.
- Großer Versorgungsspannungsbereich von 7V bis 36V DC über Schraubklemmen.
- Integrierter RTC-Chip PCF85063 für zeitgesteuerte Aufgaben.
- Vollständige digitale Isolierung und Spannungsisolierung für einen stabilen Betrieb ohne Störungen.
- Industrielle Schutzmaßnahmen: TVS-Dioden, Überspannungs- und ESD-Schutz.

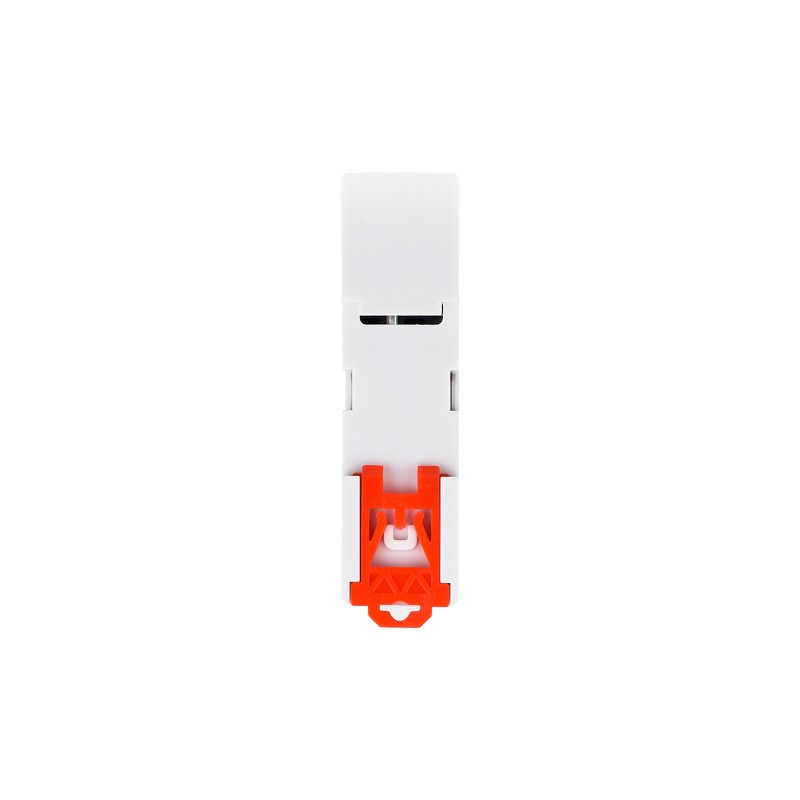

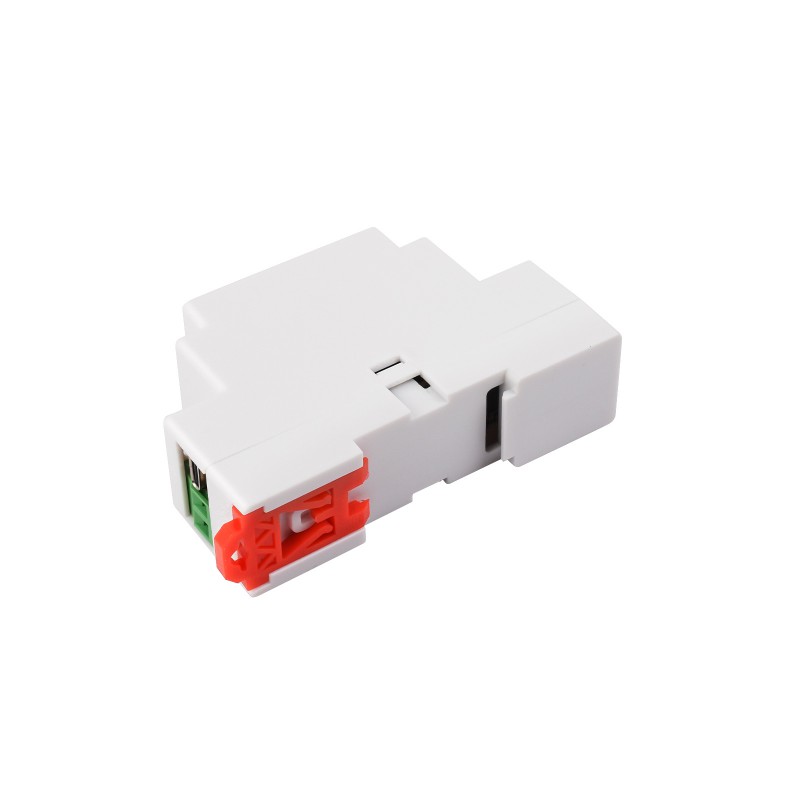

- Schutzgehäuse mit Montageoption für eine Standard-DIN-Schiene.
- LED-Betriebsanzeigen für Stromversorgung sowie RS485- und CAN-Übertragung.
Mehrstufige Isolierung und Schaltungsschutz
Der Controller wurde für den Einsatz unter schwierigen Umgebungsbedingungen entwickelt. Die integrierte galvanische Trennung trennt die Steuersignale von externen Störungen, und TVS-Dioden schützen das System vor plötzlichen Spannungsspitzen und elektrostatischen Entladungen, was die Langlebigkeit des Geräts gewährleistet.

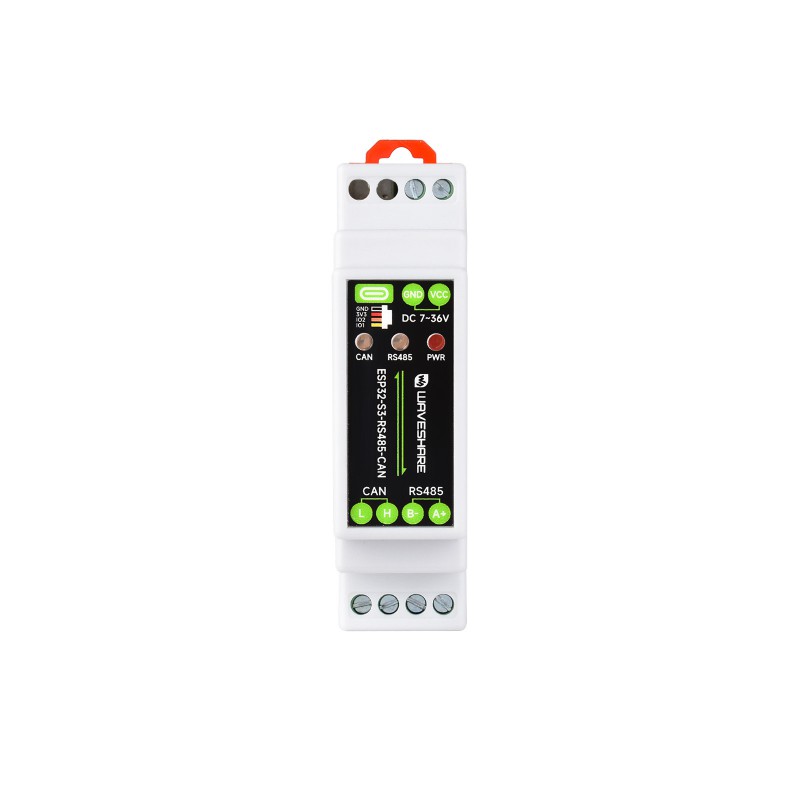

Beschreibung der Schnittstellen und Anschlüsse
Das Gerät bietet praktische Schraubklemmen für die RS485- und CAN-Kommunikation sowie die Stromversorgung. Zusätzlich ermöglicht ein USB-Typ-C-Anschluss eine schnelle Programmierung und Diagnose des Systems.
Platinenaufbau und Komponenten
- ESP32-S3: Prozessor 240MHz, Wi-Fi/BLE
- DC-DC-Modul: Stabile Stromversorgung 3.3V 2A
- Stiftleiste: Erweiterungen 2.0mm
- Stromversorgungsanschluss: Eingang 7–36V DC
- USB-Typ-C-Anschluss: Programmierung und Stromversorgung
- RTC-Anschluss: Für Pufferbatterie
- Keramikantenne: Wi-Fi/BT
- IPEX-Anschluss: Für externe Antenne
- Flash-Speicher: 16MB
- Digitale Isolierung: Signalschutz
- CAN-Transceiver
- LED-Anzeigen: PWR, RS485, CAN
- BOOT-Taste
- RESET-Taste
- Spannungsisolierung: Unibody-Isolierung
- RS485-Widerstand: Konfiguration 120R
- CAN-Widerstand: Konfiguration 120R
- RS485- und CAN-Anschlüsse
- RTC-Chip PCF85063
- DC-DC-Stromversorgungssystem
- LDO-Spannungsregler ME6217C33M5G
- RS485-Transceiver
- TVS-Dioden: Überspannungsschutz
Technische Spezifikation
- Mikrocontroller: ESP32-S3R8 Dual-Core
- Taktfrequenz: 240 MHz
- Konnektivität: Wi-Fi 2.4GHz + BT 5 (LE)
- Stromversorgung: 7-36V DC (Klemme) / 5V (USB-C)
- Schnittstellen: RS485, CAN (isoliert)
- Schutzmaßnahmen: TVS, Überspannung, ESD
- RTC-Chip: PCF85063
- Gehäuse: DIN-Schienenmontage
- Anschlüsse: Schraubklemmen (Terminal Block)
- Abmessungen: 91.6 × 23.3 × 58.7 mm

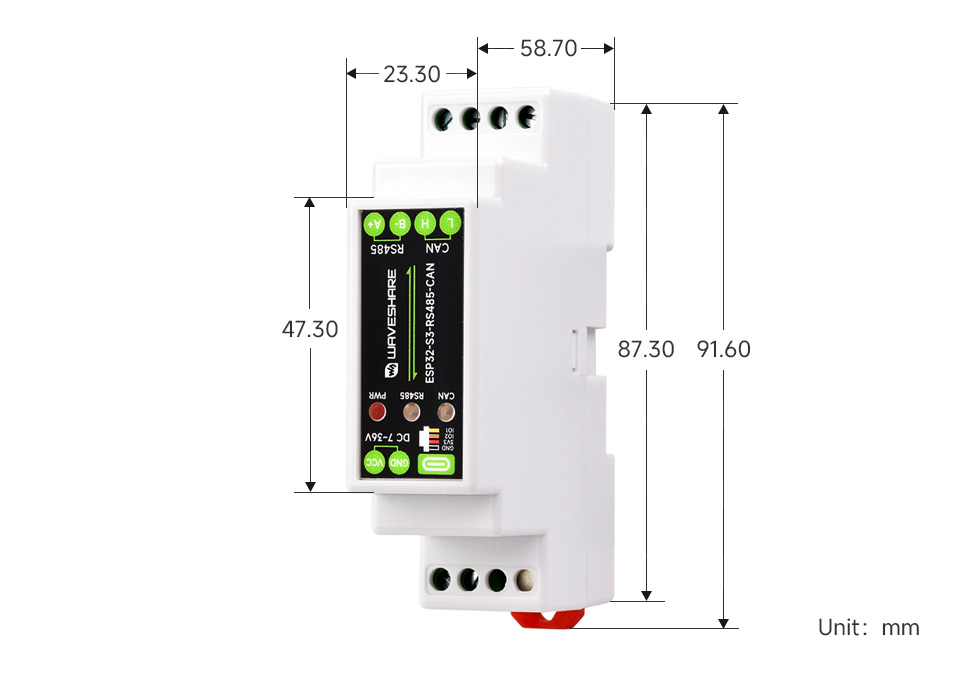

Außenabmessungen
Lieferumfang
- ESP32-S3-RS485-CAN-Controller x1
- Kabel SH1.0 4PIN (~150mm) x1
- Montageschraubendreher x1
