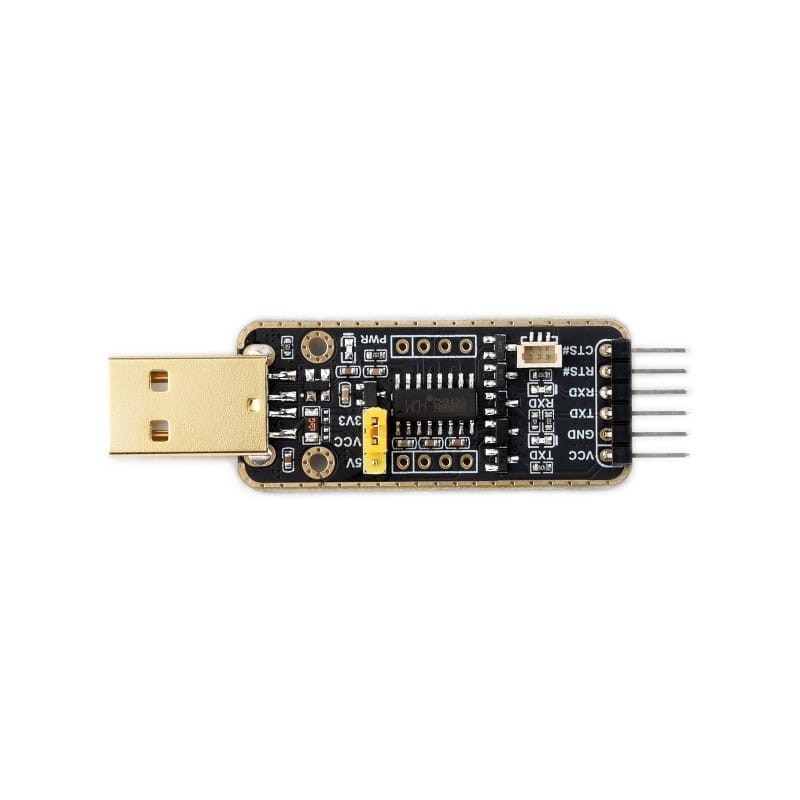

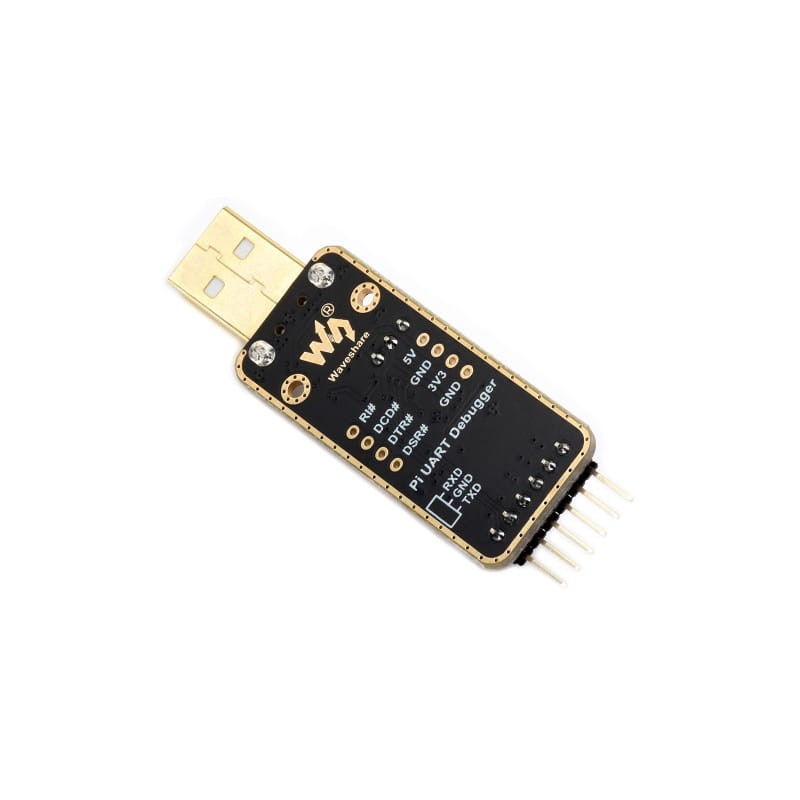

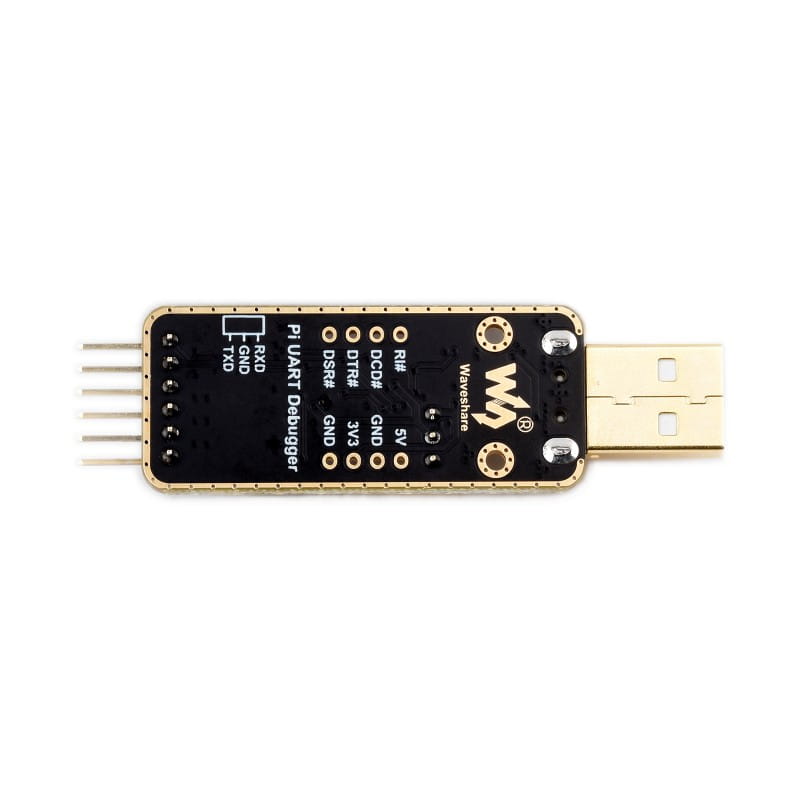

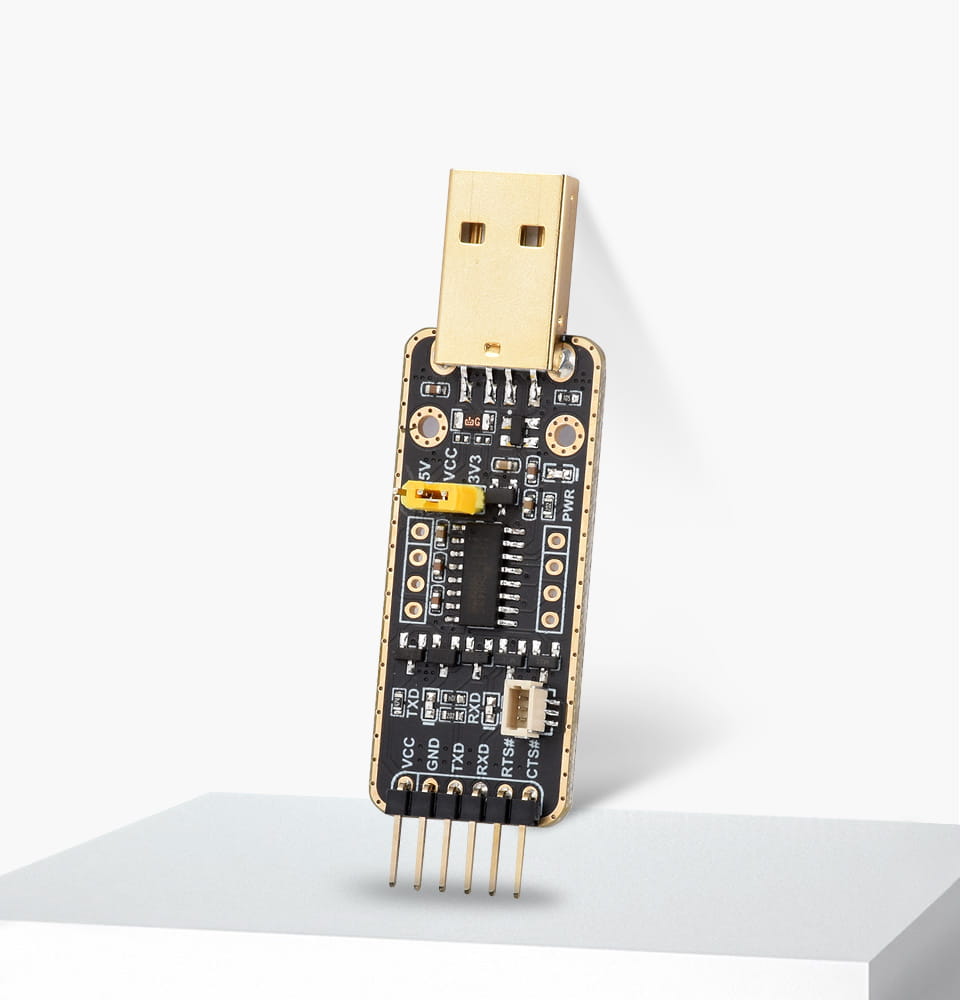

UART-Debugger-Modul für Raspberry Pi 5

UART-Debugger-Modul für Raspberry Pi 5

UART-Debugger-Modul ist ein fortschrittliches Werkzeug, das speziell für den Raspberry Pi 5 entwickelt wurde und eine stabile und sichere Debugging-Funktion für die serielle Kommunikation bietet. Dieses Modul unterstützt mehrere Anschlussmethoden, wodurch es sich flexibel an verschiedene Benutzerbedürfnisse anpassen lässt.

Dank seiner fortschrittlichen Schutzfunktionen wie Überspannungs-, Stoß- und elektrostatischer Entladungsschutz gewährleistet das Modul einen zuverlässigen Betrieb auch unter anspruchsvollen Bedingungen. Eingebaute Schutzvorrichtungen, wie eine selbstheilende Sicherung und Schutzdioden, erhöhen zusätzlich die Zuverlässigkeit und Sicherheit der Kommunikation.

Darüber hinaus ist dieses Modul mit mehreren Betriebssystemen kompatibel, einschließlich Windows 7/8/8.1/10/11, Mac, Linux und Android, was es zu einem vielseitigen Werkzeug für eine breite Palette von Benutzern macht. Das UART-Debugger-Modul bietet auch verschiedene TTL-Kommunikationspegel (3,3V und 5V), die über Umschaltpins einfach konfiguriert werden können. Dadurch können Benutzer die Spannungsebene an ihre spezifischen Bedürfnisse anpassen. Das langlebige Design mit doppellagiger Goldbeschichtung sorgt für eine langanhaltende Haltbarkeit und ein ästhetisches Erscheinungsbild.





Spezifikationen:



• Host-Schnittstelle: USB
• Geräte-Schnittstelle: UART
• Kommunikationsbereich: 50bps ~ 6Mbps
• USB-Schnittstelle:
  • Anschluss: USB Typ-A
  • Schutz: Selbstheilende Sicherung, ESD-Schutz
• UART-Schnittstelle:
  • Anschluss: 6-Pin-Winkelanschluss, 3-Pin-Anschluss
• Schutz: IO-Schutzdiode

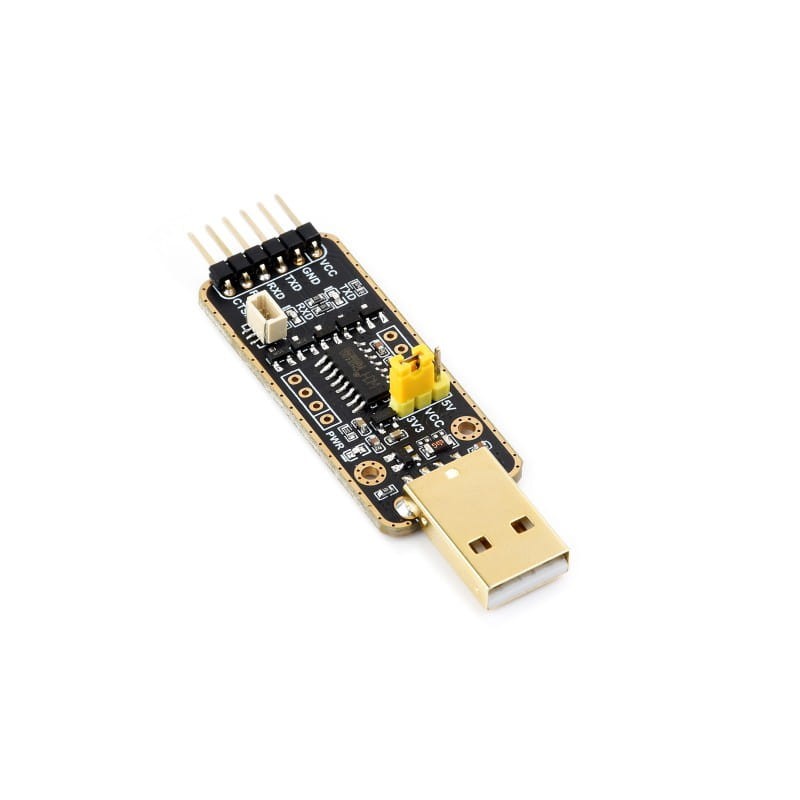

• UART TTL-Pegel: 5V/3,3V (konfigurierbar über Jumper)
• Betriebssysteme: Windows 7/8/8.1/10/11, Mac OS, Linux, Android
• Stromversorgung: 5V über USB
• Schutz: Überspannungs-, Stoß- und elektrostatischer Entladungsschutz



Produktmerkmale:



• Multi-System-Kompatibilität: Funktioniert mit Windows 7/8/8.1/10/11, Mac OS, Linux und Android
• Schutz und Stabilität: Schutz gegen Überspannung, Stoß, elektrostatische Entladung und Überstrom
• Flexible TTL-Pegel: Wählen Sie den TTL-Kommunikationspegel (3,3V/5V) über Umschaltpins
• Langlebiges Design: Doppelschichtige Goldbeschichtung für Langlebigkeit und ästhetisches Erscheinungsbild
• Mehrere Anschlussmethoden: Verbinden Sie sich über SH1.0 3PIN, 6PIN zu GPIO UART oder direkt zum UART-Debugging-Anschluss













UART-Unterstützung:

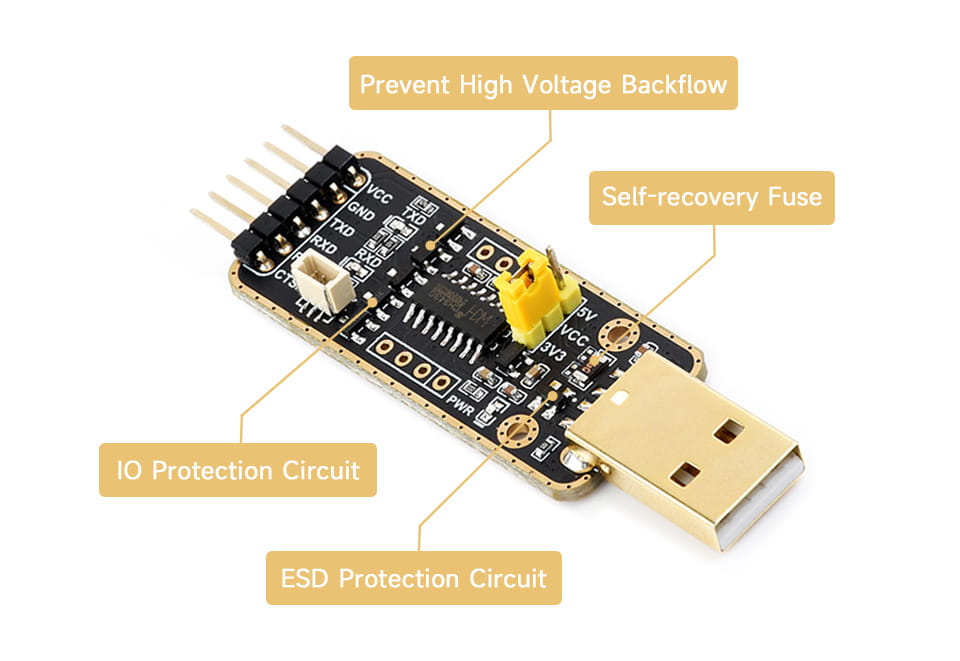

Mehrere Schutzschaltungen:

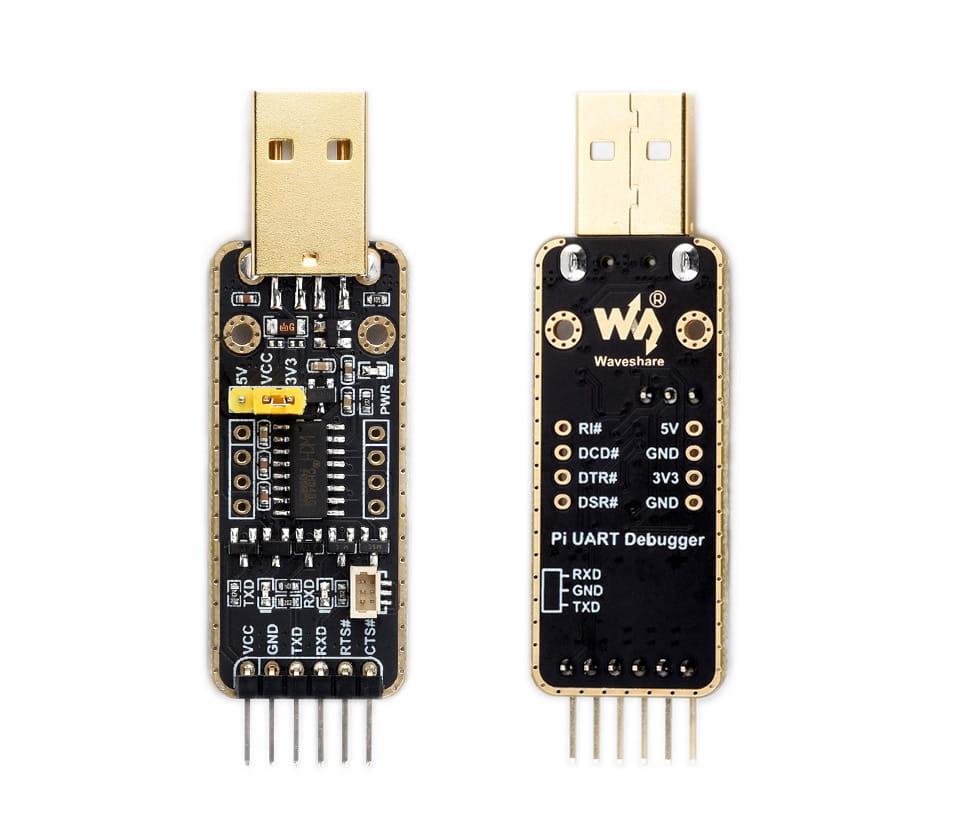

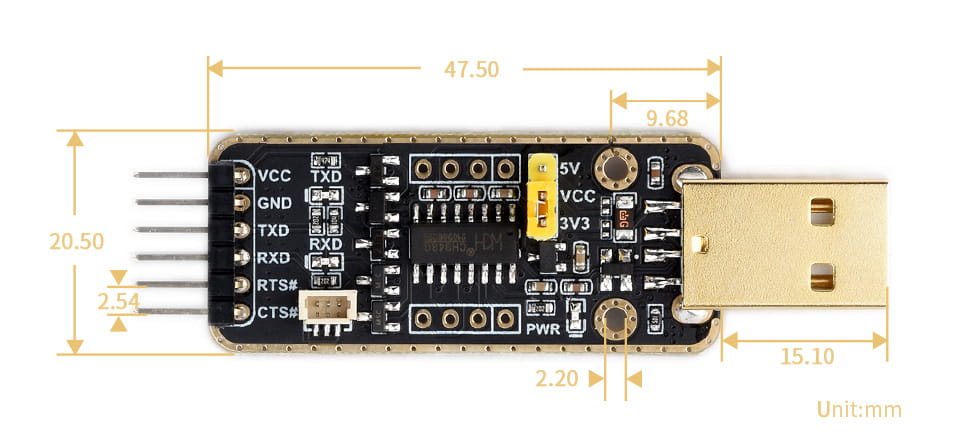

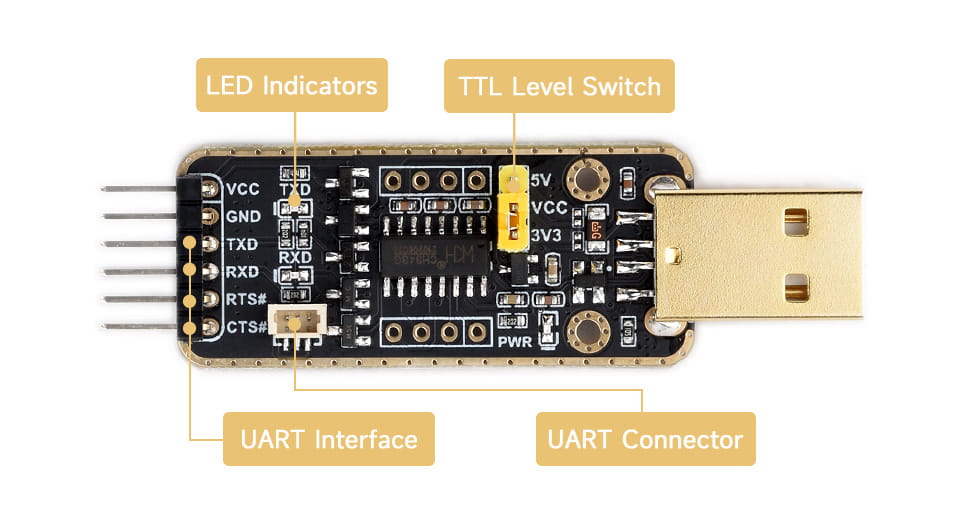

Schnittstelle:

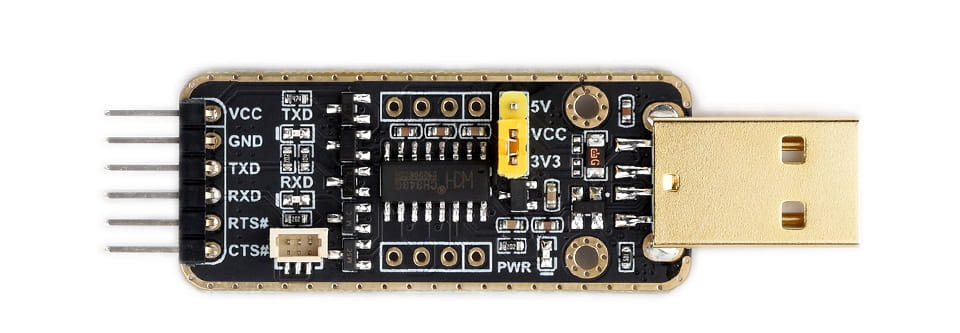

Pin-Belegung:

• VCC: 5V oder 3,3V Ausgang für externes Gerät (konfigurierbar über Jumper)
• GND: Erdung
• TXD: UART-Sendedaten
• RXD: UART-Empfangsdaten

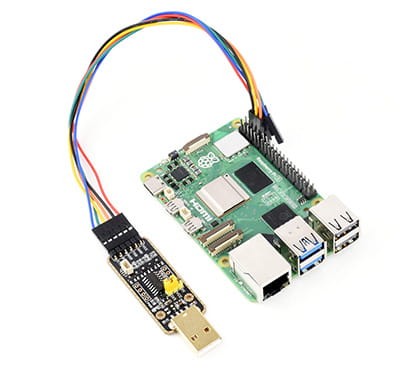

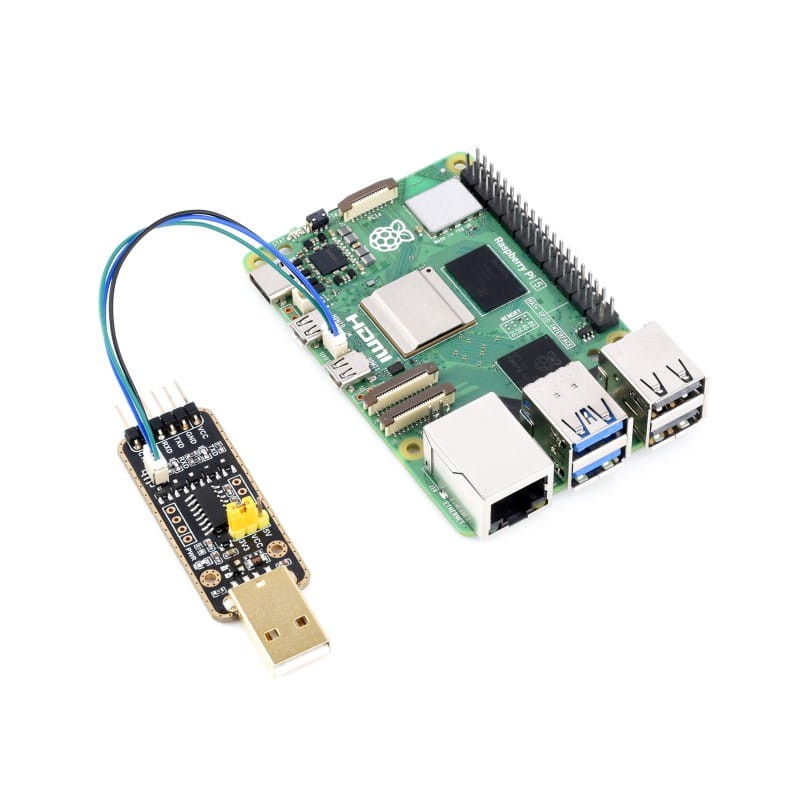

Der auf den Fotos gezeigte Raspberry Pi ist nicht im Kit enthalten und muss separat erworben werden!

Das Kit enthält:

1. Pi UART Debugger x1
2. 6-Pin-Kabel x1

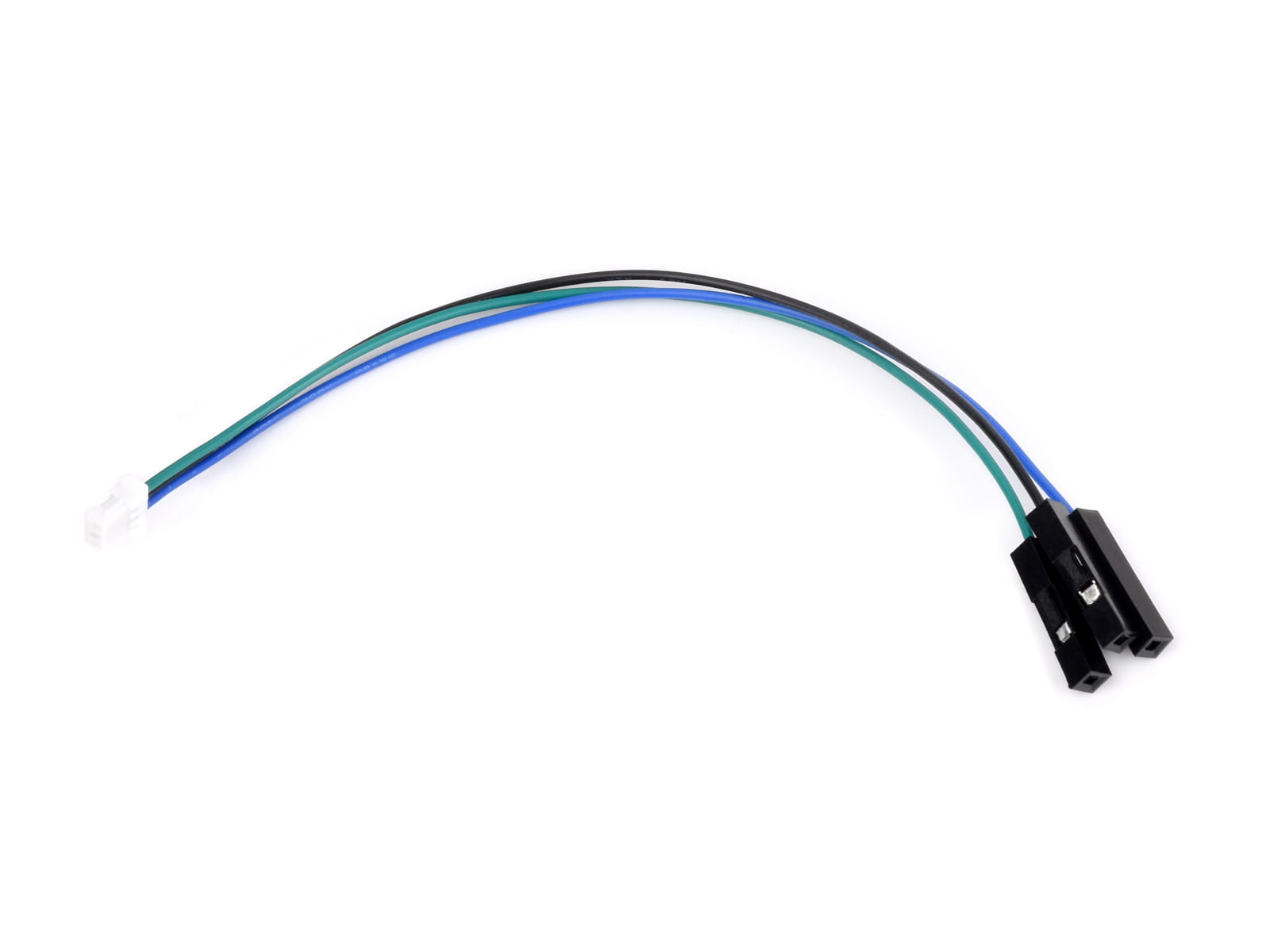

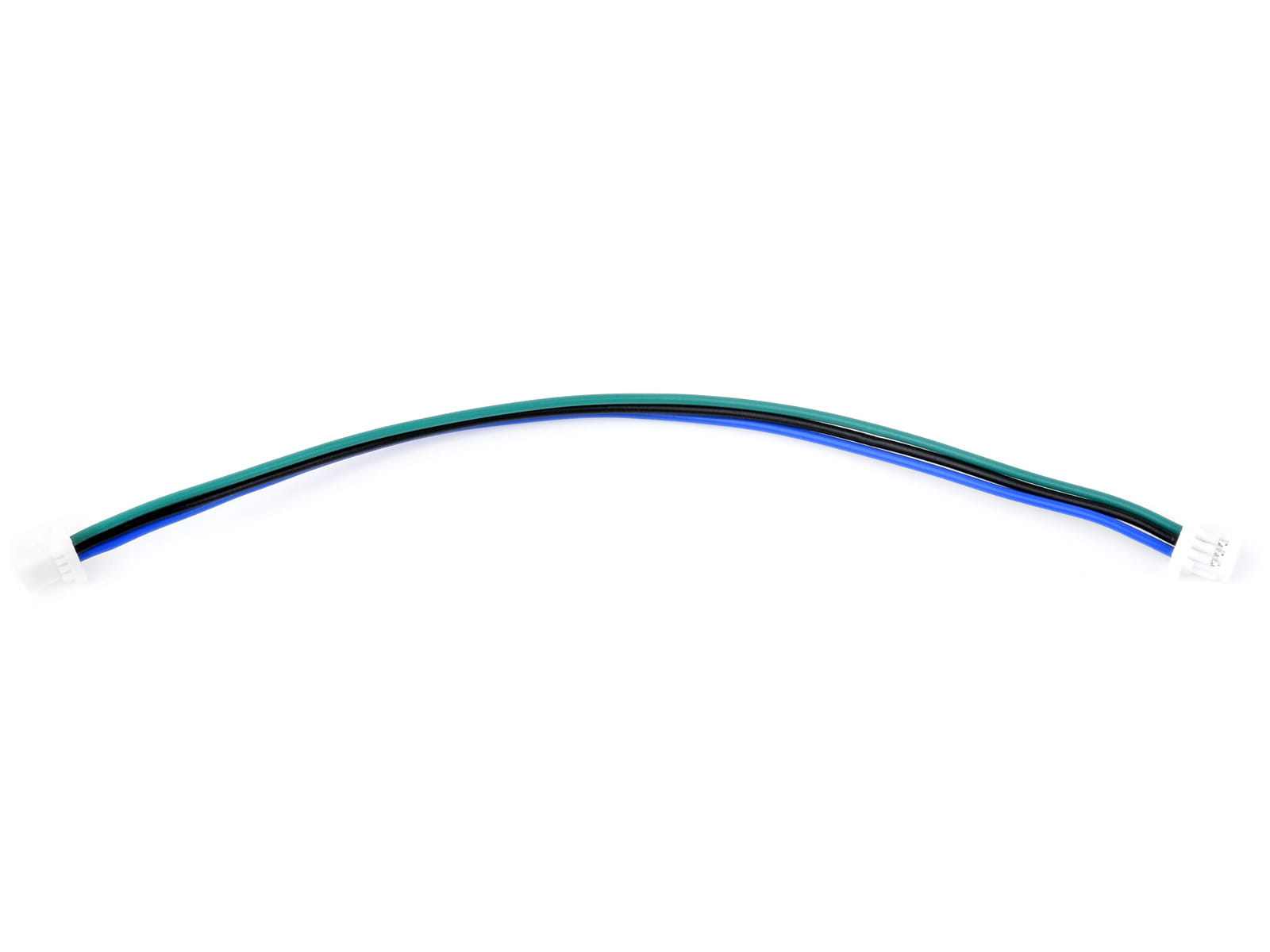

3. SH1.0 zu 3PIN-Stecker ~100mm x1
4. Doppelte SH1.0 3PIN-Stecker ~100mm x1

Wiki: Pi_UART_Debugger
