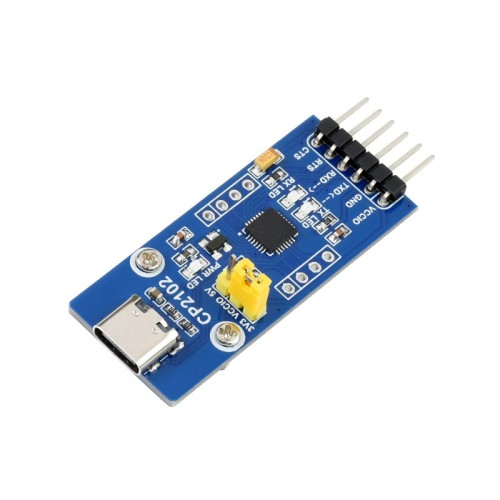

USB UART (TTL) Konverter CP2102 - USB-C Anschluss
Ein USB zu UART (TTL) Kommunikationsmodul, basierend auf dem zuverlässigen CP2102 Chip. Ausgestattet mit einem USB-C Anschluss, integrierten Schutzvorrichtungen und Status-LEDs, ist es ein universelles Werkzeug zur Programmierung und Kommunikation mit Mikrocontrollern wie Arduino, ESP32 oder STM32. Das Modul ist mit 3.3V und 5V Logikpegeln kompatibel.
Hauptmerkmale:
- Unterstützung für Betriebssysteme: Mac OS, Linux, Android, WinCE, Windows 7/8/10/11
- Ausgangsspannung wählbar: 5V oder 3.3V über Jumper
- Integrierter USB-Port-Schutz: SP0503 Chip
- 3 LED-Anzeigen: TXD, RXD, POWER
- Herausgeführte Pins am Goldpin-Anschluss: TXD, RXD, RTS, CTS
- Weitere Pins an Durchgangslöchern verfügbar, was die Integration in eigene Systeme erleichtert
Spezifikation des CP2102 Chips
Single-Chip USB zu UART Datenübertragung
- Keine externen Widerstände oder Quarz erforderlich
- Integrierte Reset-Schaltung und Spannungsregler
- Integrierter 1024-Byte EEPROM-Speicher
USB-Funktionscontroller
- Konform mit der USB 2.0 Spezifikation (Full-Speed 12 Mbps)
- Unterstützt USB-Suspend-Zustand über SUSPEND-Pins
UART Spezifikation
- Alle Handshake- und Modem-Schnittstellensignale
- Datenformate: Datenbits (5, 6, 7, 8), Stoppbits (1, 1.5, 2), Parität (ungerade, gerade, keine)
- Übertragungsgeschwindigkeiten: 300 bps bis 1 Mbps
- 576-Byte Empfangspuffer; 640-Byte Sendepuffer
Virtuelle COM Port Treiber
- Breite Unterstützung für Windows, MAC OS und Linux Systeme
Beschreibung der Platine und Anschlüsse
Hardware-Verbindung
Beispiel für den Anschluss an einen Mikrocontroller:
- VCCIO: 3.3V oder 5V Ausgang (gespeist von USB, wählbar über Jumper)
- GND: An Masse (GND) anschließen
- TXD: An RX des Mikrocontrollers anschließen (MCU.RX << CP2102)
- RXD: An TX des Mikrocontrollers anschließen (MCU.TX >> CP2102)
- RTS: An CTS des Mikrocontrollers anschließen (MCU.CTS << CP2102)
- CTS: An RTS des Mikrocontrollers anschließen (MCU.RTS >> CP2102)
ACHTUNG: Das Modul ist NUR mit TTL-Logikpegel kompatibel. Um Beschädigungen zu vermeiden, schließen Sie es nicht direkt an RS232-Schaltkreise an.
Abmessungen
Technische Spezifikation:
- Chip: CP2102
- Host-Schnittstelle: USB-C
- Geräteschnittstelle: UART (TTL)
- Betriebsspannung: 5V (vom USB-Port)
- Logikspannung: 3.3V / 5V (wählbar über Jumper)
- Übertragungsgeschwindigkeit: 300 bps ~ 1 Mbps
- Schutz: SP0503 Chip
- LED-Anzeigen: TXD, RXD, POWER
- Anschluss: USB-C
- Betriebstemperaturbereich: -40°C bis +85°C
- Gewicht: 0.011 kg
Lieferumfang
- CP2102 USB UART Board (Type C) Modul x1
- 6-poliges Verbindungskabel x1
- 4-polige Stiftleiste (Stecker) und 4-polige Buchsenleiste (Buchse) x2
Wiki: CP2102_USB_UART_Board_(Type_C)
