Czujnik prądu 200A WCS1500
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable

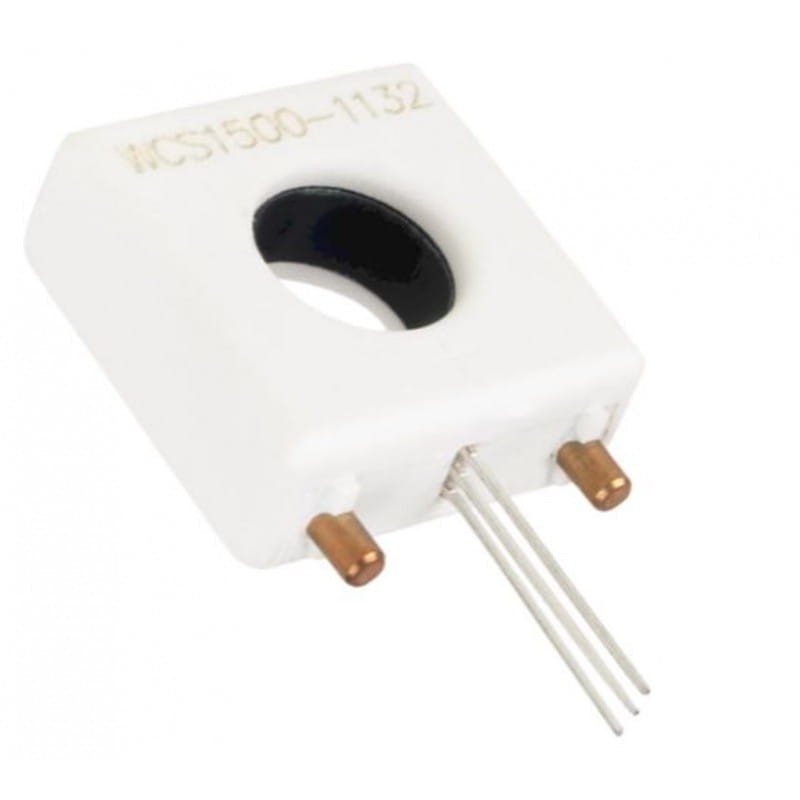

Czujnik WCS1500 służący do bezstykowego pomiaru prądu stałego oraz zmiennego. Układ WCS1500 do pomiaru wykorzystuje efekt Halla.
Dane układu WCS1500:
- średnica otworu na przewód pomiarowy: 9mm
- napięcie wyjściowe proporcjonalne do prądu: AC i DC
- zakres pomiarowy: 200A dla DC, 150A dla AC RMS
- czułość: 11mV na 1A
- izolacja: 4000V
- napięcie zasilania: 3-12 V DC
Zasada działania:
Dla zasilania czujnika napięciem 5V przy prądzie mierzonym 0A otrzymamy napięcie na wyjściu czujnika 2,5V, napięcie to będzie rosnąć lub maleć w zależności od kierunku przepływającego prądu proporcjonalnie o 11mV\A.
