Espressif ESP32-LCDKit płyta do HMI dla ESP32-DevKitC
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable
ESP32-LCD-Kit platforma rozwojowa przeznaczona do projektowania urządzeń HMI (interfejsy człowiek-maszyna) np. paneli operatorskich z wyświetlaczami LCD. Platforma przeznaczona jest do pracy z modułem ESP32-DevKitC.
Na płycie ESP32-LCDKit znajdują się złącza umożliwiające podłączenie typowych wyświetlaczy LCD z jest interfejsami:
- szeregowym SPI
- 8-bitowym równoległym
- 16-bitowym równoległym
Dodatkowo płyta została wyposażona w złącze kart SD oraz DAC-Audio ze wzmacniaczem pozwalającym na podłączenie dwóch głośników.
Producent dostarczył szereg przykładów dla tanich wyświetlaczy LCD z np. z kontrolerem ILI9341 oraz rezystancyjnym panelem dotykowym na XPT2046. Przykłady są napisane z wykorzystaniem darmowych bibliotek µGFX oraz LittlevGL.
Specyfikacja ESP32-LCDKit:
- Współpraca z ESP32-DevKitC (brak w zestawie)
- Zasilanie: port microUSB lub z ESP32-DevKitC
- Gniazdko kart MicroSD
- DAC oraz wzmacniacz audio na MIX3006
- Port 40-pin dla wyświetlaczy z interfejsem równoległym 8\16 bit
- Port 14-pin dla wyświetlaczy sterowanych szeregowo SPI

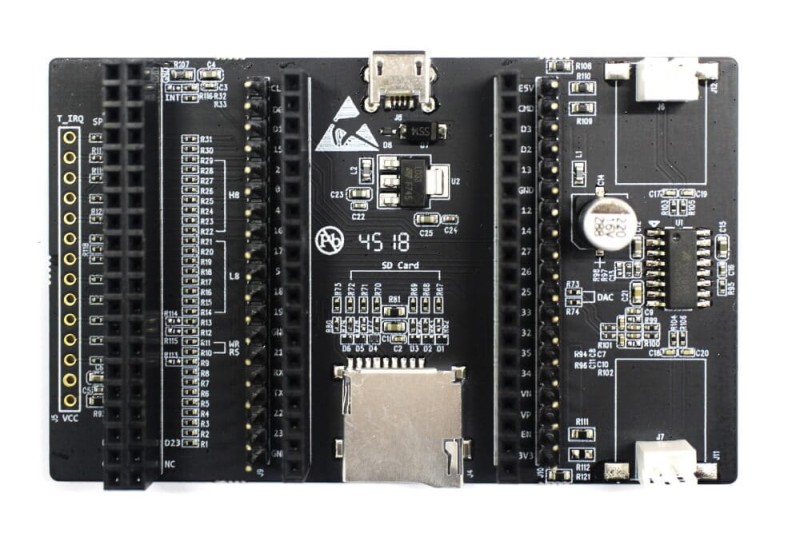

Opis płyty ESP32-LCDKit:
Dodatkowe informacje oraz schemat dostępne są na stronie:
