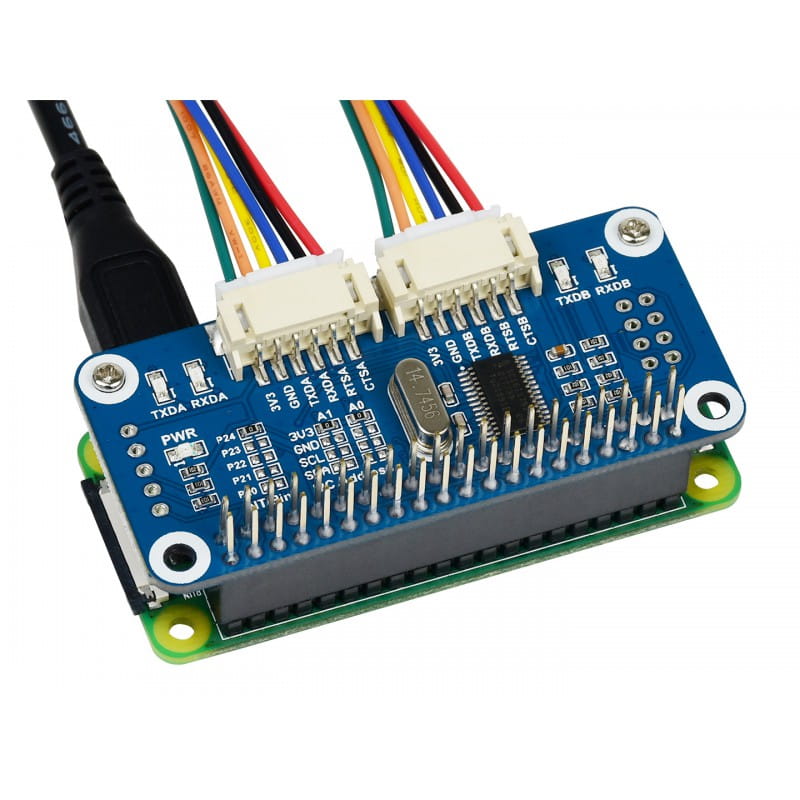

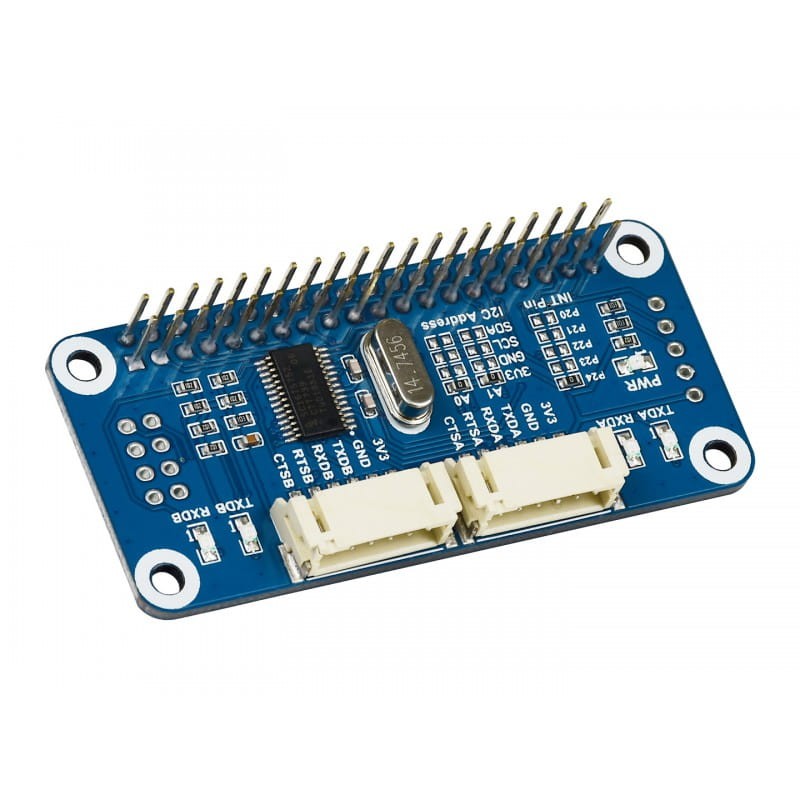

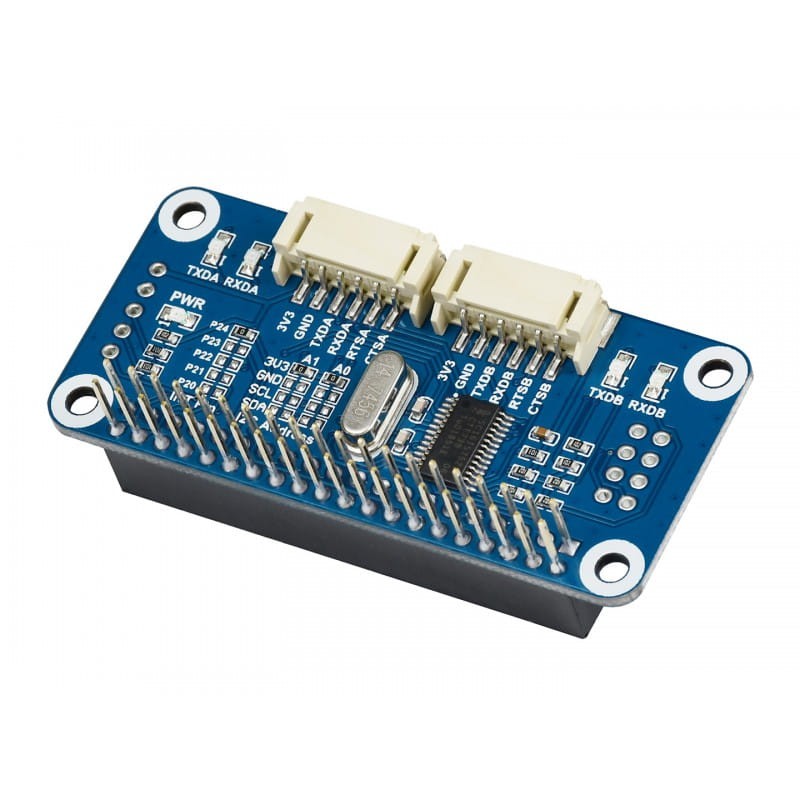

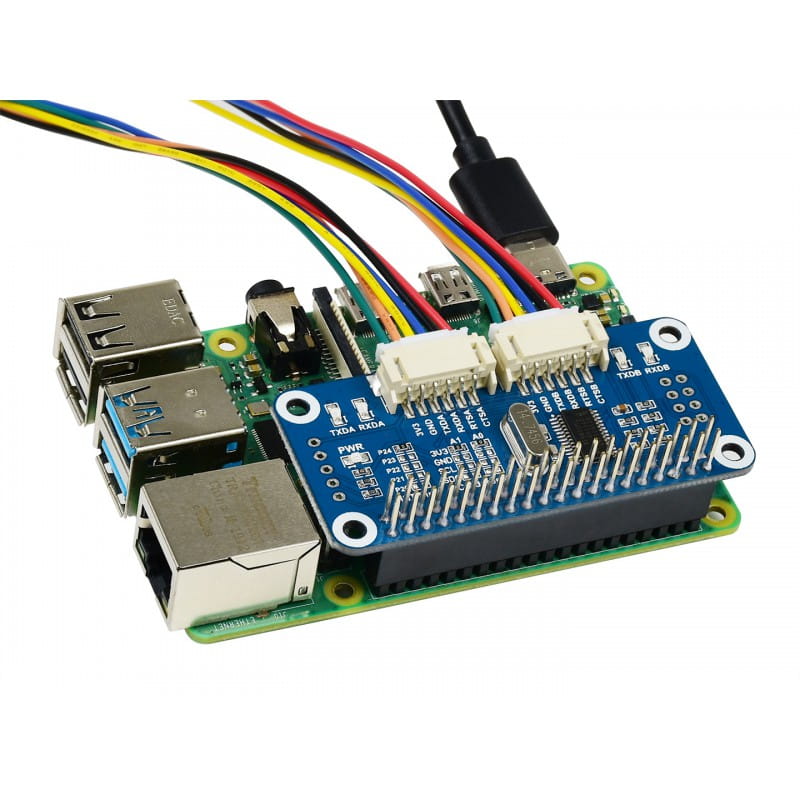

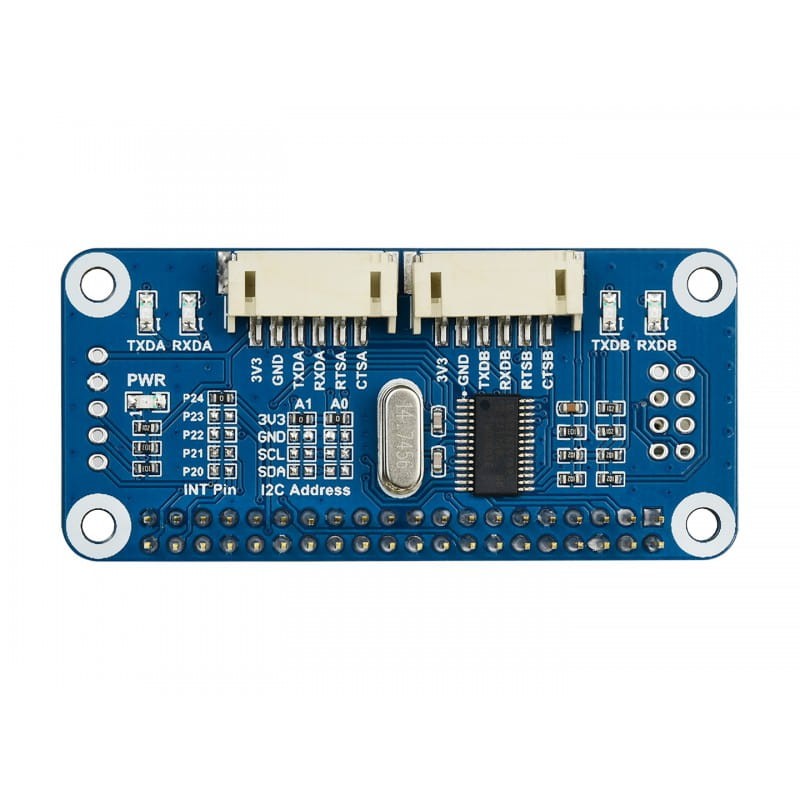

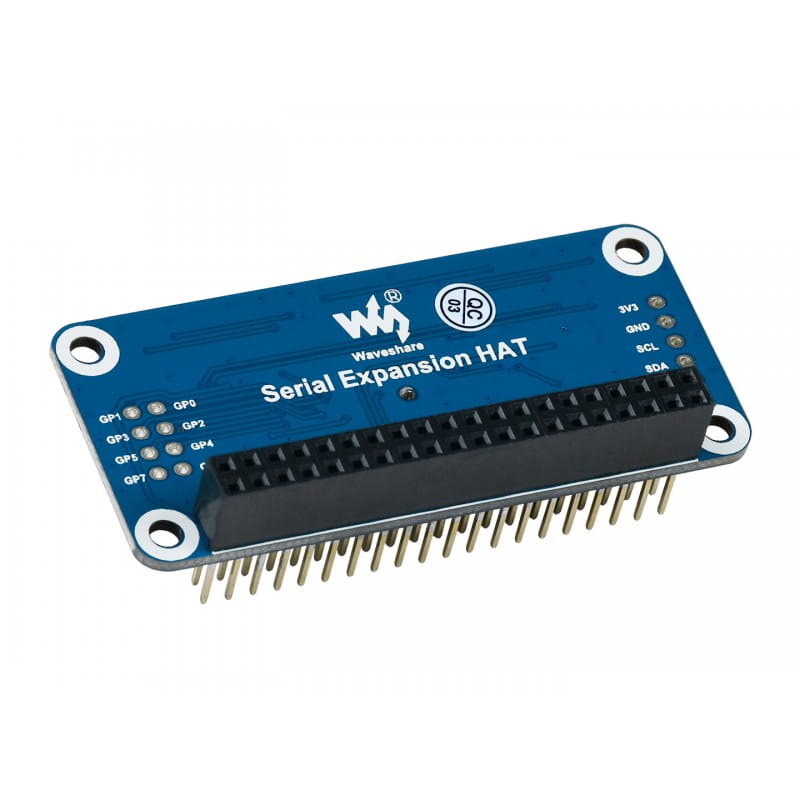

Hat dla Raspberry Pi z dodatkowymi portami UART i GPIO
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable
Hat dla Raspberry Pi zwiększający ilość portów UART oraz wyprowadzeń GPIO. Zbudowany na układzie SC16IS752.
W Raspberry Pi jest tylko 1 port UART, gdy zostanie użyty do obsługi terminala, nie mamy możliwości korzystania z innych urządzeń wykorzystujących port szeregowy. Opisywany HAT umożliwia dodanie kolejnych 2 portów UART to Raspberry Pi, które obsługiwane są za pomocą magistrali I2C. Dodatkowo zyskujemy również 8 wyprowadzeń GPIO.
Specyfikacja rozszerzenia:
- Standardowe złącze rozszerzenia GPIO Raspberry Pi 40PIN, obsługuje płyty z serii Raspberry Pi
- Zbudowany na układzie SC16IS752, dodaje 2 porty UART i 8 programowalnych GPIO przez I2C,
- Można łączyć w stosy do 16 modułów poprzez ustawienie zworki adresowej, czyli do 32 kanałów UART
- Wbudowane wiele diod LED wskazujących stan pracy UART
- Zarezerwowane piny sterujące I2C, pozwalają na współpracę z innymi płytkami sterującymi
- Dostępne przykłady dla napisane w C i Pythonie
- Napięcie pracy i zasilania: 3.3V

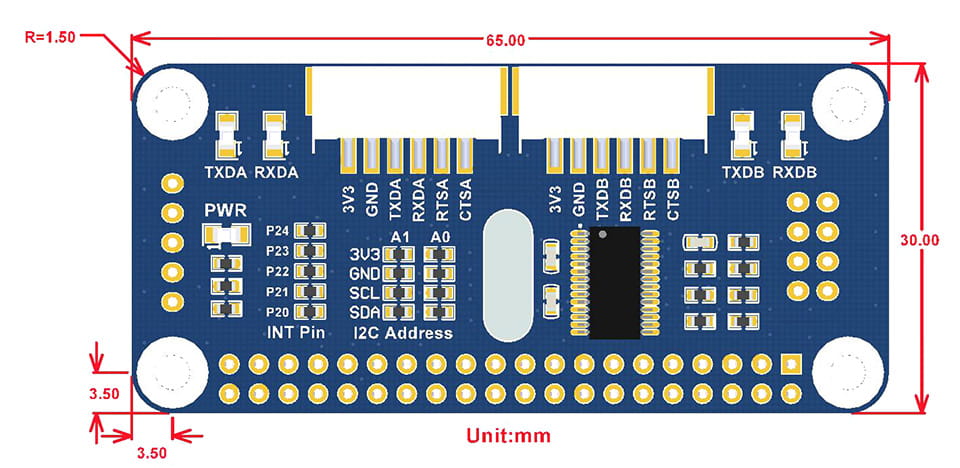

Wymiary

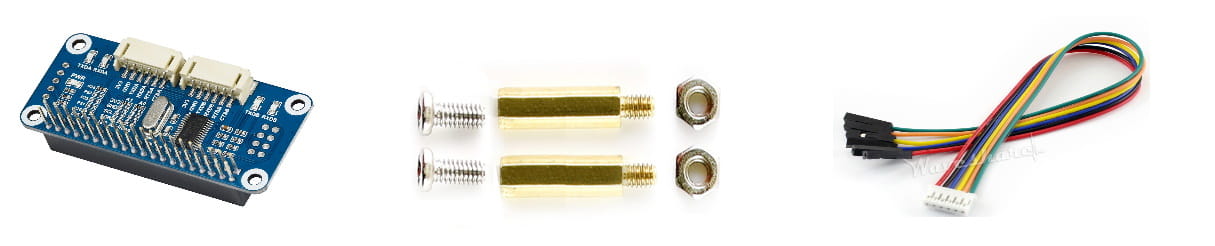

Zestaw zawiera:
- Serial Expansion HAT x 1
- Dystanse montażowe x 2
- Przewody PH2.0 6PIN x 2
Wiki: Serial_Expansion_HAT
