LCD 7.0" 800x480 rezystancyjny panel dotykowy obudowa RS485 głośnik DWIN HMI
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable

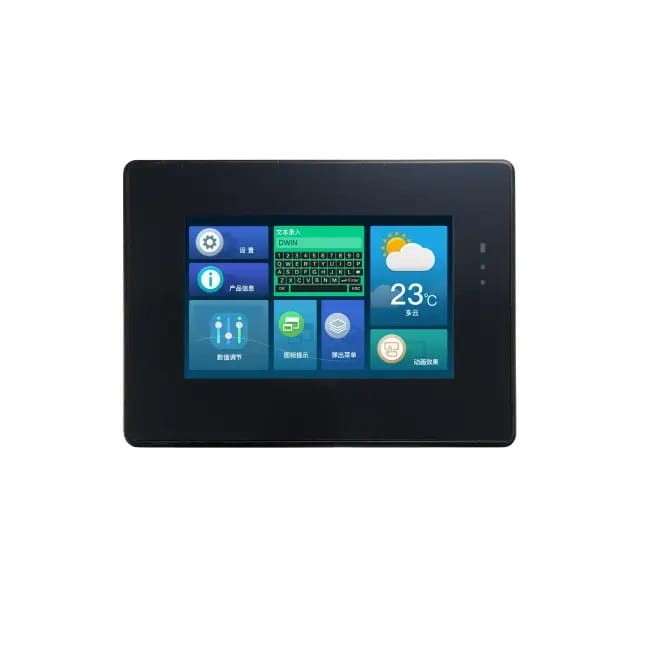

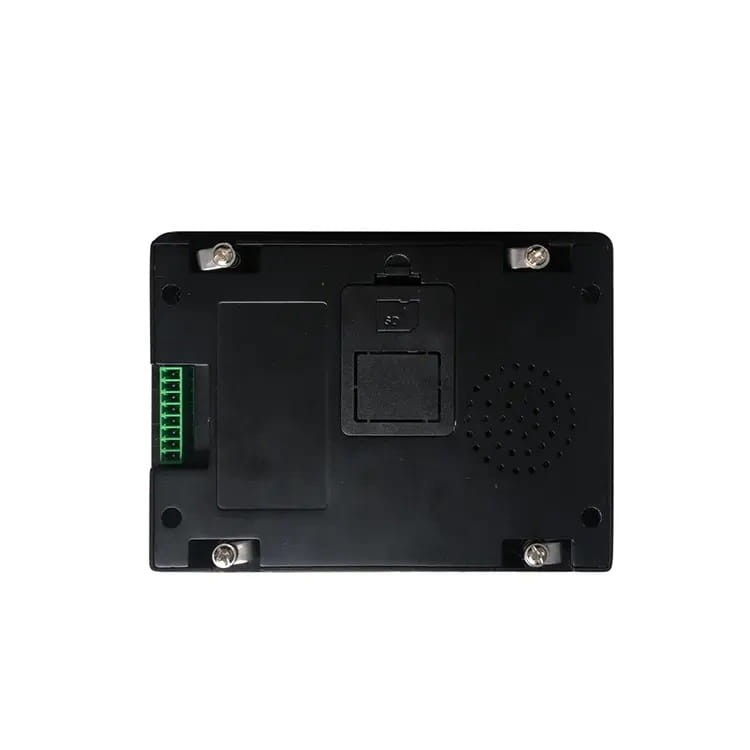

Uniwersalny moduł HMI z wyświetlaczem 7.0" oraz panelem dotykowym rezystancyjnym, obudową, głośnikiem oraz RS485.
Cechy DMG80480T070_15WTR:
- Oparty na T5L1 z systemem DGUS II
- Wbudowany głośnik, czujnik jasności, dioda LED
- Obudowa IP65
- Rezystancyjny dotyk
- Interfejsy RS232&RS485
- Inteligentny wyświetlacz HMI do zastosowań przemysłowych
- Obsługiwany Modbus, możliwa komunikacja ze sterownikami PLC
Zasada działania wyświetlaczy DWIN HMI
Projektowanie wyglądu interfejsu użytkownika oraz zasady jego działania dokonujemy za pomocą dedykowanej aplikacji DGUS TOOL. Mamy możliwość ładowania gotowych grafik, tworzenia przycisków, wykresów, pól do wprowadzania danych itp. następnie skompilowane pliki przenosimy na kartę pamięci SD, z której są kopiowane do pamięci wyświetlacza.

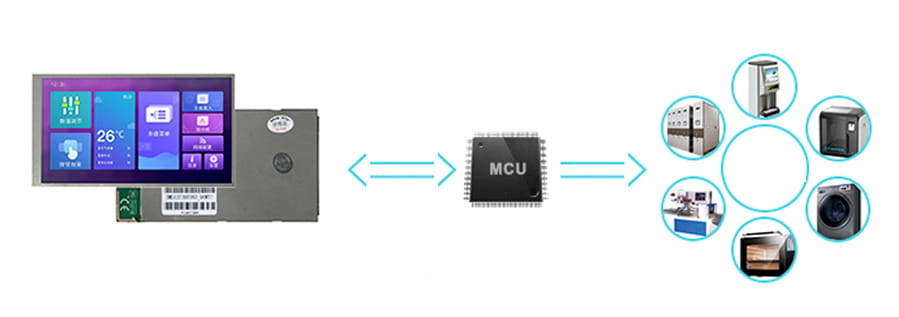

Obsługa od strony mikrokontrolera sprowadza się do wysyłania oraz odbierania wcześniej ustalonych ramek danych za pomocą interfejsu UART.

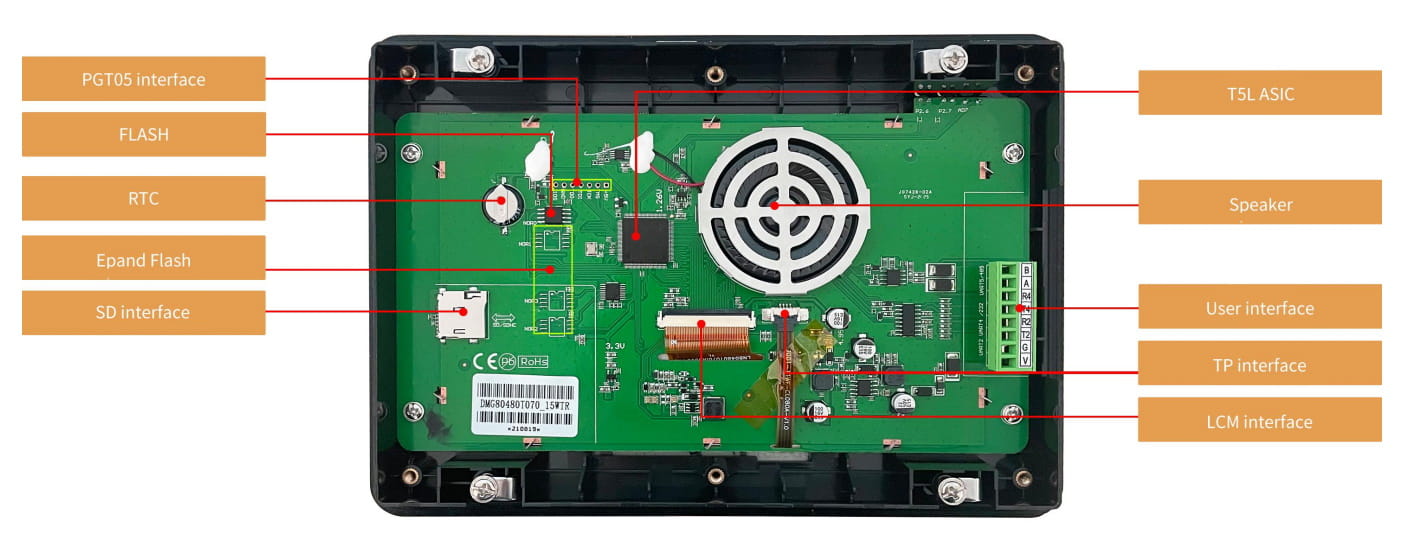

Specyfikacja DMG80480T050_A5WTC
Interfejs:
- Baudrate: 3150~3225600bps, Typ. 115200bps
- Napięcie wyjściowe:
Output 1, Iout =-13.2V
Output 0, Iout = 13.2V - Napięcie wejściowe（RXD):
Input 1， Iin = -13.2V
Input 0， Iin = 13.2V - Tryb pracy:
UART2: N81,RS232
UART4: N81,RS232
UART5: RS485 - Złącza użytkownika:
- 8 Pin 3.81mm , prędkość: 12KByte/s
- Miejsce na wlutowanie listwy goldpin - Pamięć Flash: 16MBytes NOR Flash, dla grafik, fontów, plików audio. Ilość zapisów ponad: 100,000
- Głośnik: moc 2W
- Interfejs kart SD: FAT32, prędkość pobierania danych: 4Mb/s
- Interfejs PGT05: do aktualizacji DGUS kernel
- Czujnik jasności
- Dioda LED
Wyświetlacz:
- Ilość kolorów: 16.7M（16777216）
- LCD Typ TN, TFT LCD
- Kąty widzenia: 70°/70°/50°/70° (L/R/U/D)
- Obszar wyświetlania 154.20mm (W) ×85.88mm (H)
- Rozdzielczość 800x480
- Podświetlanie LED
- Jasność: 230nit
Panel dotykowy:
- Typ: RTP (rezystancyjny panel dotykowy)
- Struktura: ITO film + ITO glass
- Tryb dotyku: wspiera dotyk oraz przeciągnięcie
- Twardość powierzchni: 3H
- Przepuszczalność światła: Ponad 80%
Zasilanie:
- Napięcie zasilania: 7~36V DC
- Pobór prądu z włączonym podświetlaniem: VCC = +12V, 300mA
- Pobór prądu z wyłączonym podświetlaniem: VCC = +12V, 150mA
Działanie wyświetlacza
Zestaw zawiera:
- DMG80480T070_15WTR LCD 7.0" 800x480 rezystancyjny panel dotykowy, obudowa, RS485, głośnik
