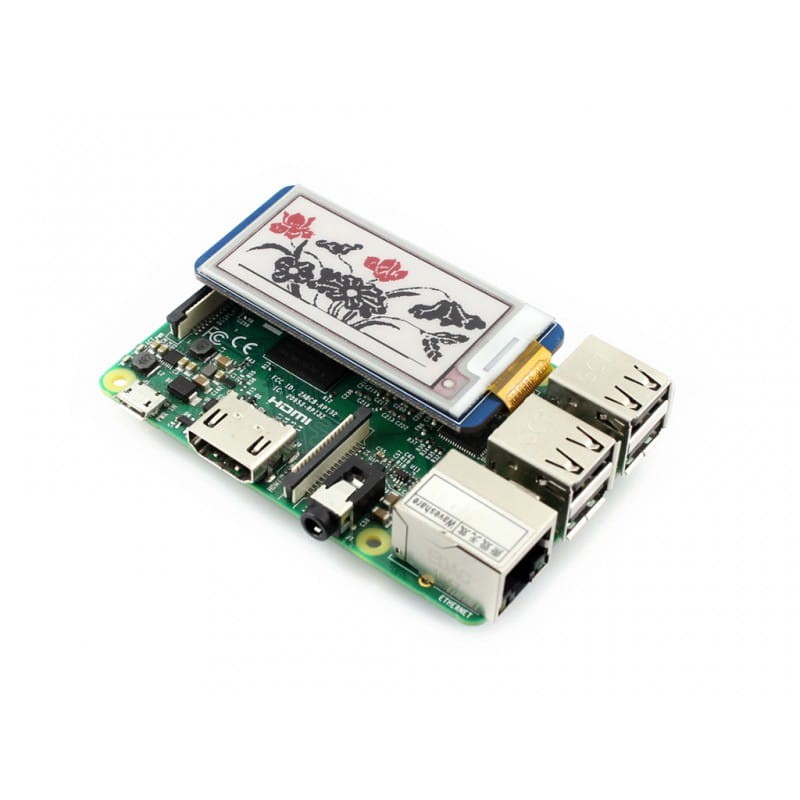

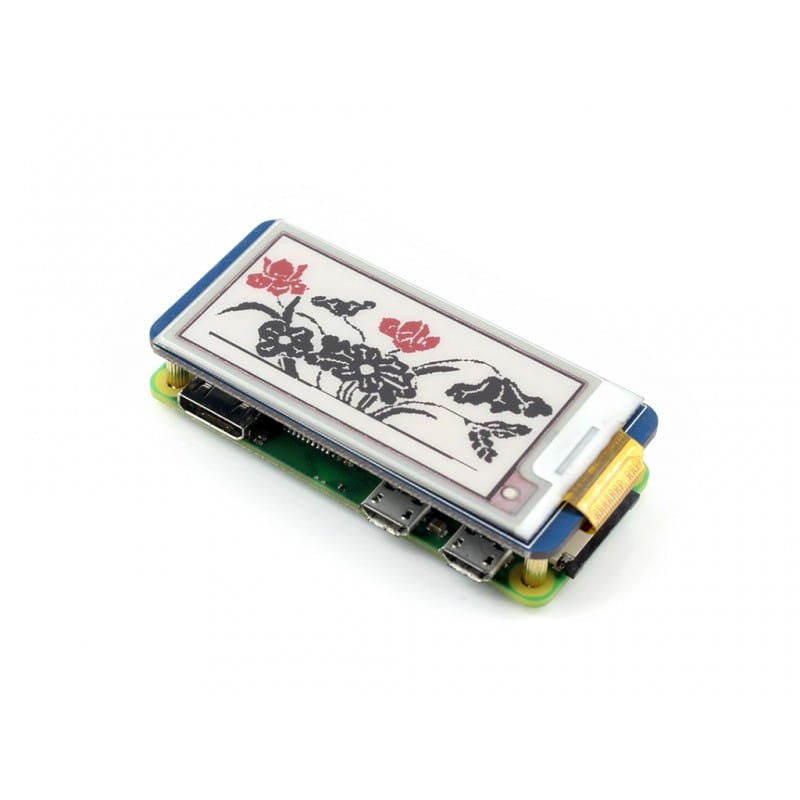

Moduł HAT dla Raspberry Pi z wyświetlaczem E-Ink 2.13" 212x104 (trzy kolory)
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable

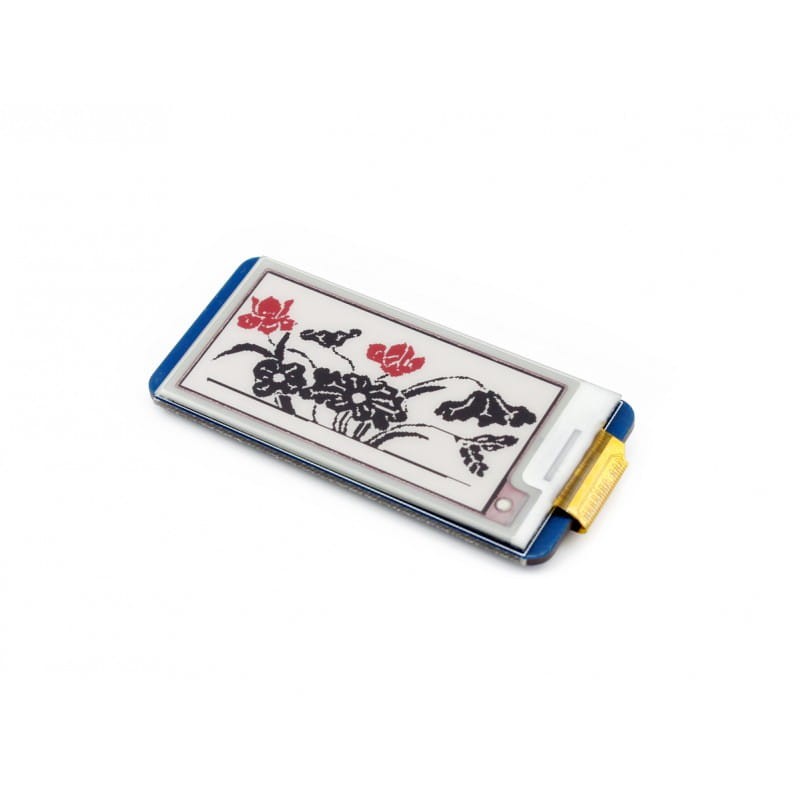

Wyświetlacz E-Ink dla Raspberry Pi, o przekątnej 2.13" oraz rozdzielczości: 212x104 z wbudowanym kontrolerem z którym komunikujemy się za pomocą magistrali SPI. Kolor pixeli wyświetlanych może być czerwony lub czarny, kolor tła biały.
Zalety
- Brak wymaganego podświetlenia, wyświetlacz zachowuje ostatni obraz nawet po odłączeniu zasilania
- Ultra niski pobór prądu, zasilanie wymagane jest tylko w momencie zmiany obrazu
- Zgodny z Raspberry Pi 2B/3B/Zero/Zero W
- Możliwe podłączenie również do Arduino\Nucleo
- Dostępne przykłady obsługi dla: Raspberry Pi/Arduino/STM32
Specyfikacja
- Napięcie zasilania: 3.3V
- Interfejs: 3-wire SPI, 4-wire SPI
- Wymiary zewnętrzne: 65mm × 30.2mm
- Wymiary wyświetlacza: 23.71mm × 48.55mm
- Rozmiar punktu: 0.129 × 0.128
- Rozdzielczość: 212 × 104
- Kolor: czarny, czerwony - pixele , białe tło
- Poziomy szarości: 2
- Moc pobierana w momencie odświeżania: 26.4mW(typ.)
- Moc pobierana w trybie standby: <0.17mW
- Kąt widzenia: >170°
- Czas potrzebny na pełne odświeżenie: 15s

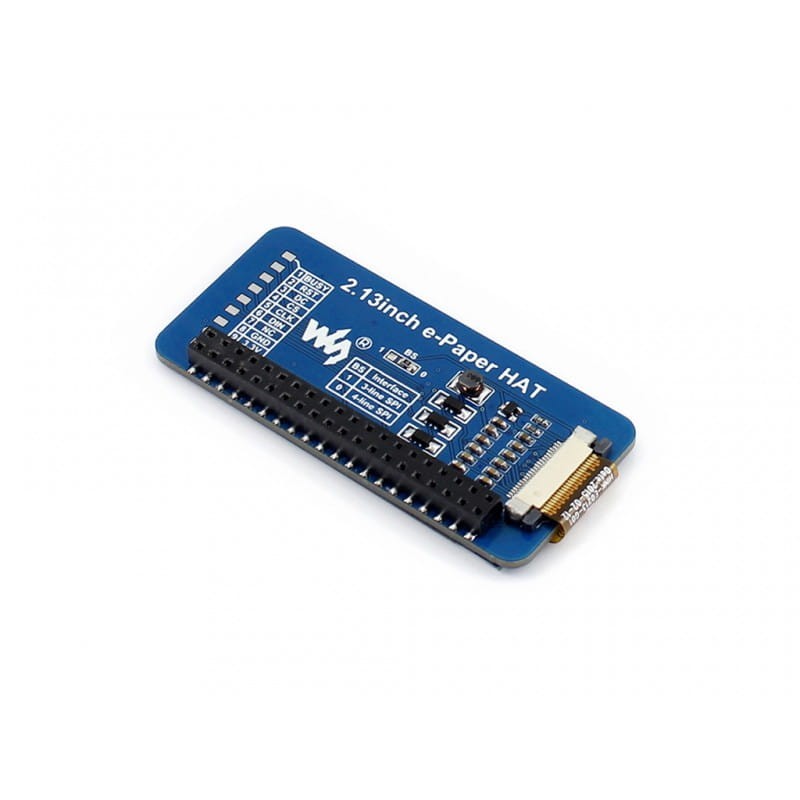

Interface
| SYMBOL | DESCRIPTION |
|---|---|
| VCC | 3.3V |
| GND | Ground |
| NC | NC |
| DIN | SPI MOSI pin |
| CLK | SPI SCK pin |
| CS | SPI chip selection, low active |
| DC | Data/Command selection (high for data, low for command) |
| RST | External reset, low active |
| BUSY | Busy status output, low active |
Wymiary zewnętrzne:
Dodatkowe informacje:
Wiki : www.waveshare.com/wiki/2.13inch_e-Paper_HAT_(B)
Kupując otrzymujesz:
- Wyświetlacz: 2.13inch e-Paper HAT (B) x1
- Kołki montażowe: RPi screws pack (2pcs) x1
- Listwę goldpin: 9-pin 2.54 pitch SMD pinheader x1
Porównanie z innymi wyświetlaczami eink:
