Moduł z Si4703 FM+RDS Radio FM z RDS
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable

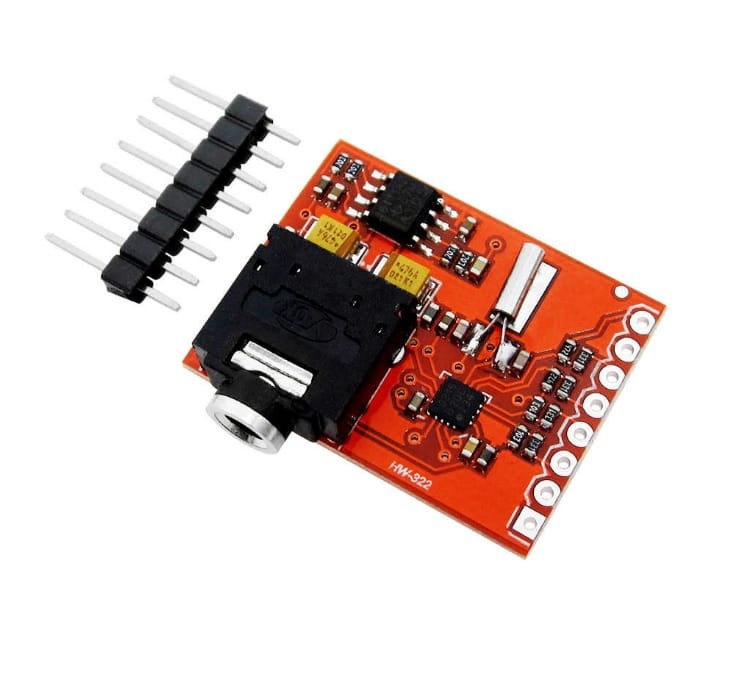

Moduł z układem odbiornika Radia FM oraz odbiornikiem RDS: SI4703 oraz wzmacniaczem małej mocy z wyjściem jack (słuchawkowym).

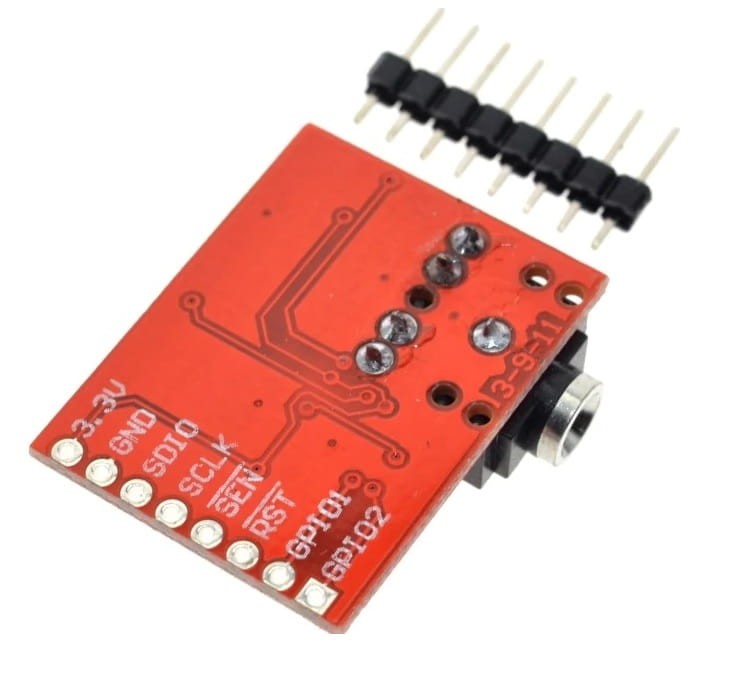

Na złącze modułu zostały wyprowadzone następujące piny układu SI4703:
- SDIO
- SCLK
- SEN
- RST
- GPIO1
- GPIO2
- oraz zasilanie
Zasilanie układu 3,3V sterowanie 3,3-5V.
Sposób podpięcia modułu do Arduino:
3,3V = 3,3V
GND = GND
RST = D2
SDIO = A4
SCLK = A5
Uwaga na napięcie zasilania - zasilenie modułu napięciem 5V zniszczy go.
Biblioteki dla Arduino:
https://github.com/sparkfun/Si4703_FM_Tuner_Evaluation_Board
