Mostek H z układami BTS7970 43A
Price:
€13.13
incl. 23% TAX, excl. shipping costs
Regular price:
The lowest price during 30 days prior to the reduction:
・Kup teraz i zapłać za 30 dni
product unavailable
Availability:
brak towaru
Vendor:
Pozostali
Product code:
1445

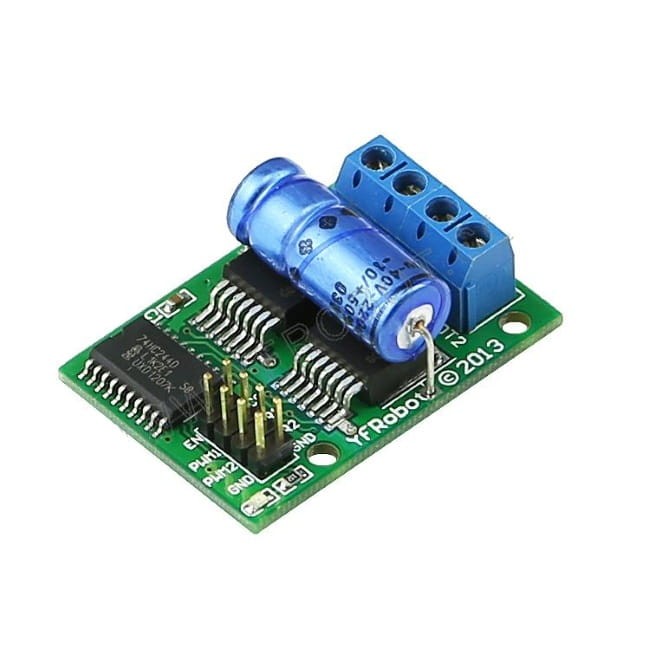

Mostek H z dwoma układami BTS7970 umożliwiający sterowanie jednym silnikiem prądu stałego o prądzie maksymalny do 43A.
Specyfikacja:
- stopień końcowy: układy BTS7970B, posiadające szereg zabezpieczeń: prądowe, termiczne, zwarciowe...
- napięcie pracy stopnia końcowego: 5-24V
- napięcie zasilania części sterującej: 3-5V
- dopuszczalne napięcie na wejściach sterujących: 3-5V

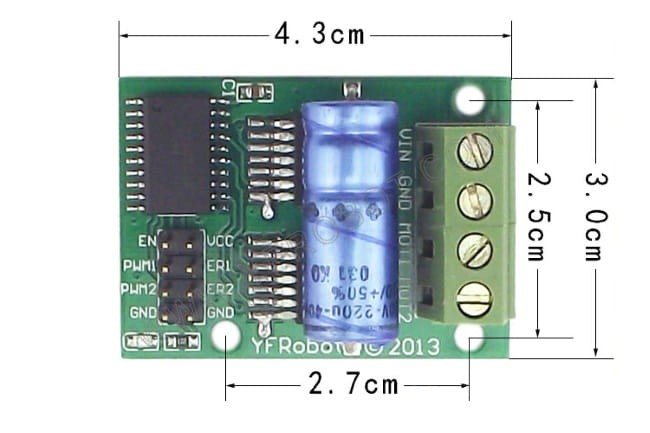

Opis wyprowadzeń:

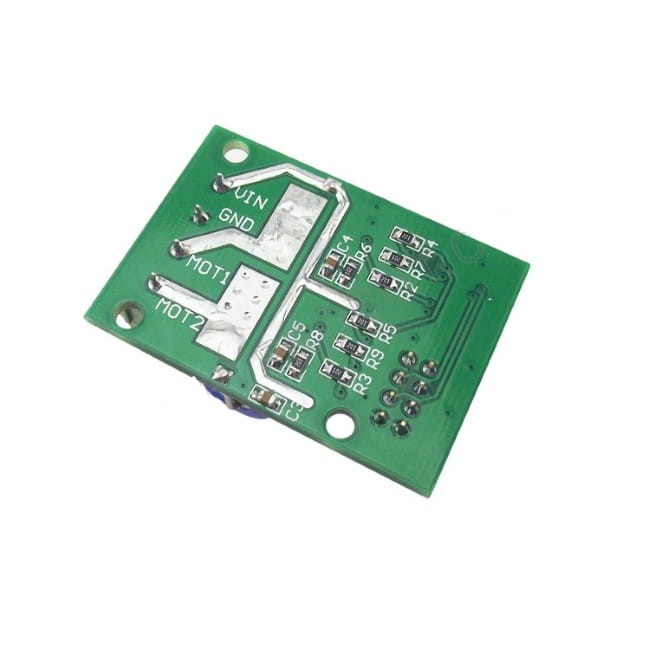

- VIN, GND - wejścia napięcia zasilania silnika (5-24V)
- MOT1,MOT2 - wyjścia służące do podłączenia silnika
- VCC,GND - wejście napięcia zasilania części cyfrowej (3-5V)
- EN - wejście ENABLE stan niski na tym wejściu odłącza wyjścia MOT1,MOT2, w czasie normalnej pracy podajmy stan wysoki na to wejście
- PWM1,PWM2 - wejścia służące do sterownia końcówkami mocy
- ER1,ER2 - wyjścia diagnostyczne układów BTS7970B
Dodatkowe informacje:
- Nota aplikacyjna układu BTS7970B
- kolor PCB może się różnic od tego na zdjęciach
- w przypadku ciągłej pracy z dużymi prądami może istnieć potrzeba zainstalowania dodatkowego chłodzenia do modułu
