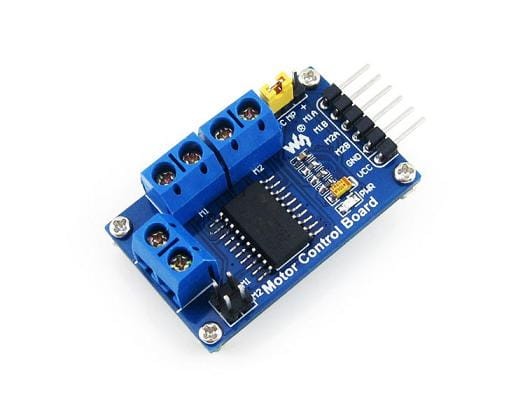

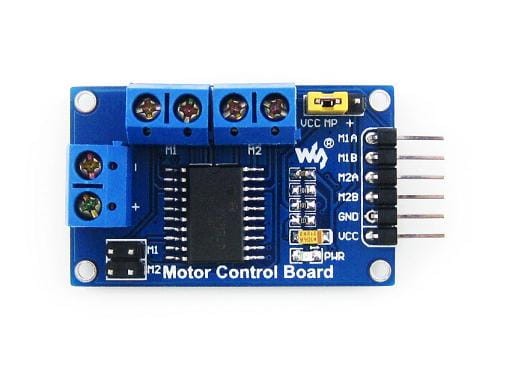

Motor Control Board L293D
Price:
incl. 23% TAX, excl. shipping costs
5.23
・Kup teraz i zapłać za 30 dni
product unavailable
Availability:
brak towaru
Vendor:
![WaveShare]()
Product code:
Motor Control Board WaveShare 9208
Description
Sterownik silników na układzie L293D - podwójny mostek H, może sterować 1 silnikiem krokowym lub dwoma silnikami DC.
Specyfikacja sterownika
- zbudowany na układzie L293D
- może wysterować jednocześnie: 2 silniki DC lub 1 krokowy
- prąd wyjściowy 600mA (impuls 1.2A) na mostek
- zabezpieczenie ESD
- napięcie sterujące: 5V, napięcie silnika: 4.5V-36V
- wyjścia na złącza skręcane, ułatwiają podłączenie silników
- wymiary PCB : 43mm*27mm
- wymiary otworów montażowych : 2mm
- temperatura przechowywania : -25℃ ~ +130℃
Sposób użycia
- M1A/M1B : podłącz do wyjść cyfrowych MCU, sterowanie obrotami silnika 1
- M2A/M2B : podłącz do wyjść cyfrowych MCU, sterowanie obrotami silnika 2
- GND : masa
- VCC : 5V
| M1A/M2A | M1B/M2B | M1/M2 |
|---|---|---|
| 1 | 0 | Counterclockwise/Clockwise |
| 0 | 1 | Clockwise/Counterclockwise |
| 1 | 1 | Stop |
| 0 | 0 | Stop |
Zestaw zawiera
- Sterownik silników na układzie L293D × 1
Do pobrania
schemat, demo dla Arduino oraz STM32.
Click here to download
