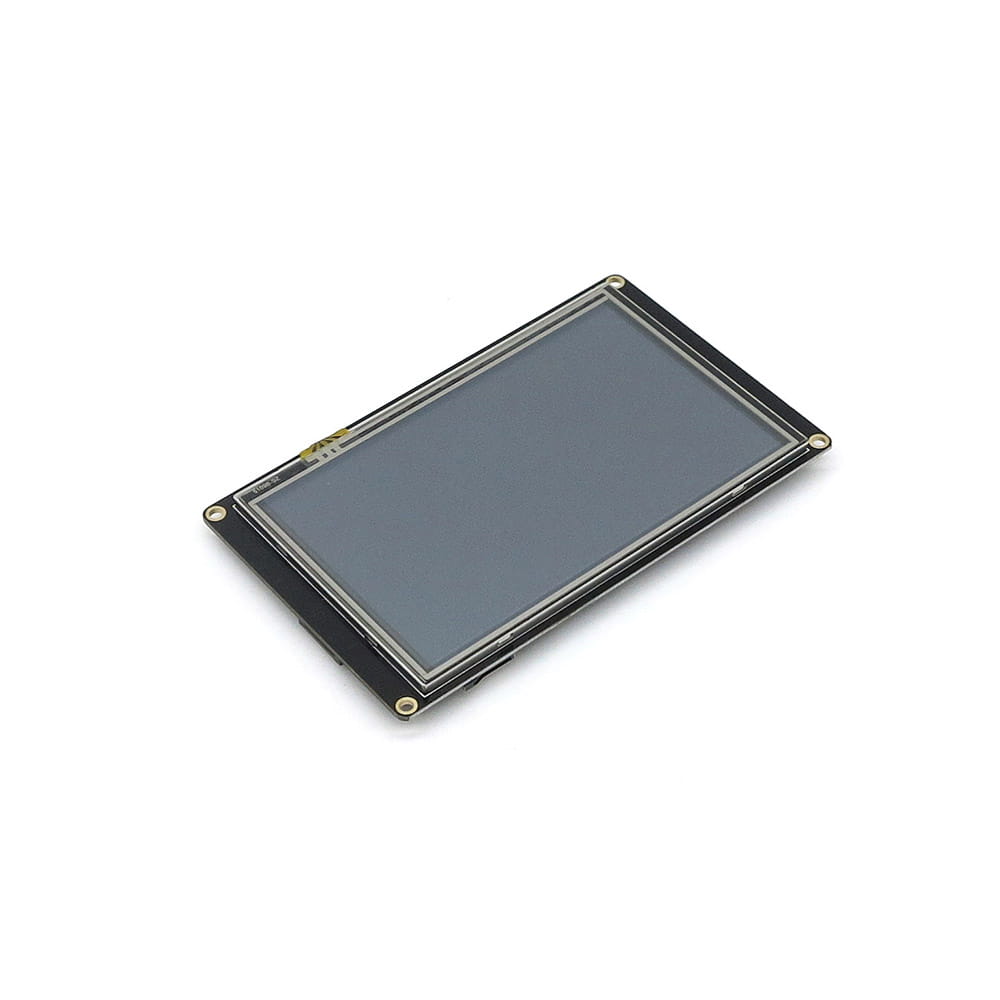

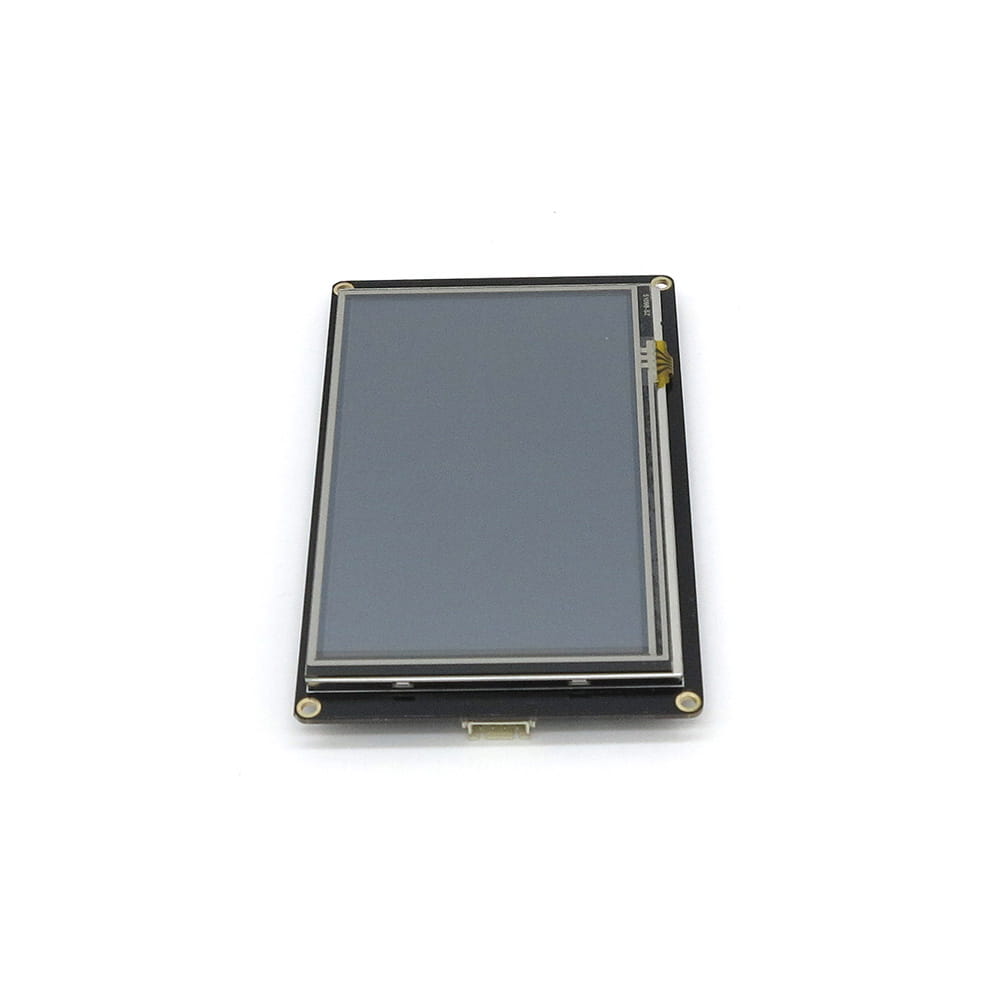

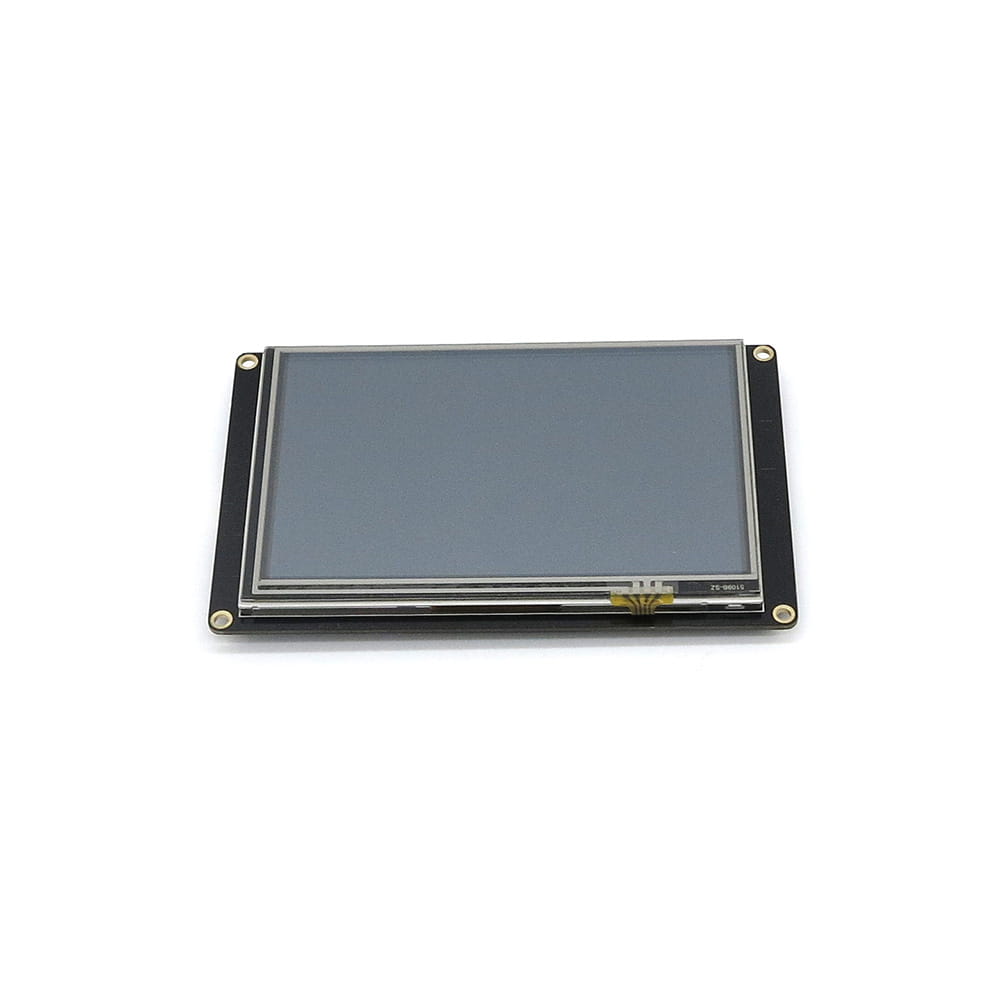

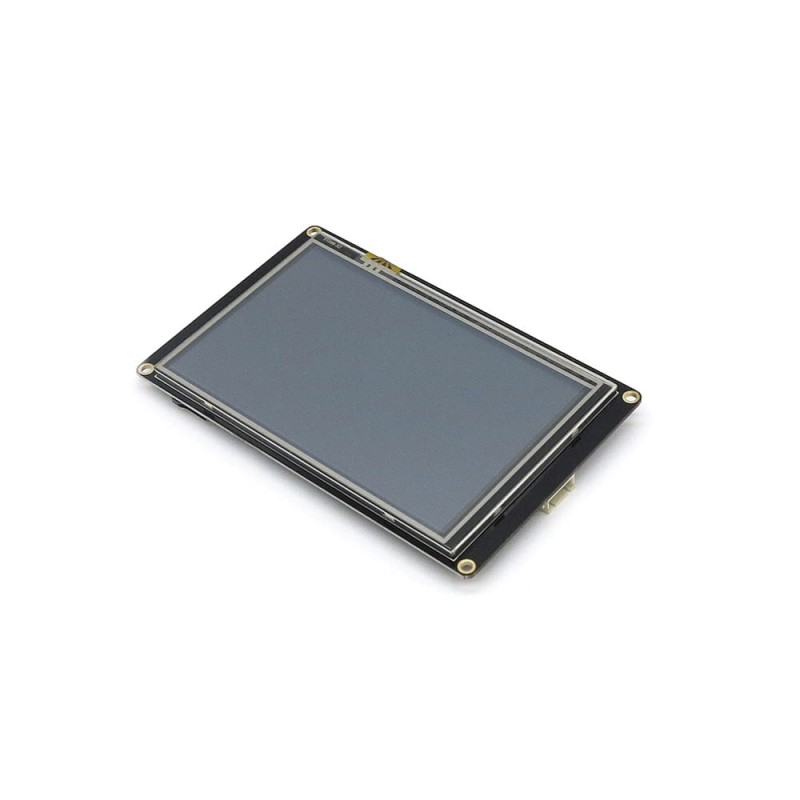

Nextion Enhanced NX8048K050 - Generic 5.0'' HMI Touch Display

Nextion Enhanced NX8048K050 5" wyświetlacz LCD TFT o rozdzielczości 800x480 pixeli oraz z rezystancyjnym panelem dotykowym.

Wyświetlacz posiada 32MB pamięci Flash przeznaczonej na przechowywanie grafiki\sterowania, 1024 bajty pamięci EEPROM, 8192 bajtów pamięci RAM oraz obsługuje porty GPIO - funkcja umożliwia zbudowanie panela operatorskiego bez stosowania dodatkowego mikrokontrolera.

Wyświetlacze z serii Nextion Enhanced w porównaniu z serią basic charakteryzują się dodaniem kilku znaczących funkcji: wbudowanemu zegarowi RTC, zapisem danych do pamięci Flash, obsługa portu GPIO, większą pamięcią Flash oraz szybszym zegarem taktującym CPU wyświetlacza.

Specyfikacja NX8048K050:

• rozdzielczość wyświetlacza: 800x480 pixeli
• ilość kolorów: 65K (65536)
• regulowana jasność podświetlenia
• pojemność bufora instrukcji: 1024 bajty
• wbudowany zegar czasu rzeczywistego
• obsługa lini GPIO
• port kart Micro TF/SD card (max 32G FAT32)
• pojemność pamięci Flash: 32MB
• pojemność pamięci EEPROM: 1024 bajty
• pojemność pamięci RAM: 8192 bajty
• obszar widzialny\aktywny wyświetlacza: 108mm(L)×64.8mm(W)
• wymiary zewnętrzne: 133.5(L)×84(W)×6.8(H)
• panel dotykowy: rezystancyjny
• podświetlanie LCD: LED
• czas działania podświetlania: >30,000 godzin
• napięcie zasilania: 5V zalecany zasilacz 1A
• typowy pobór pradu: 410mA przy podświetlaniu na 100%
• napięcie dopuszczalna na wejsciach portu szeregowego oraz GPIO 3,3V do 5V
• waga: 128g
• certyfikaty: CE/EMC, RoHS (certificates)

Używanie wyświetlacza z zasilaczem o nie wystarczającej wydajności prądowej może uszkodzić wyświetlacz, jeżeli wyświetlacz zachowuje się nie stabilnie w pierwszej kolejności należy sprawdzić źródło napięcie zasilania. W zestawie znajduje się adapter umożliwiający łatwe zasilenie wyświetlacza z np. ładowarki do telefonu.

Port USB ma zbyt małą wydajność prądową do stabilnej pracy wyświetlacza.

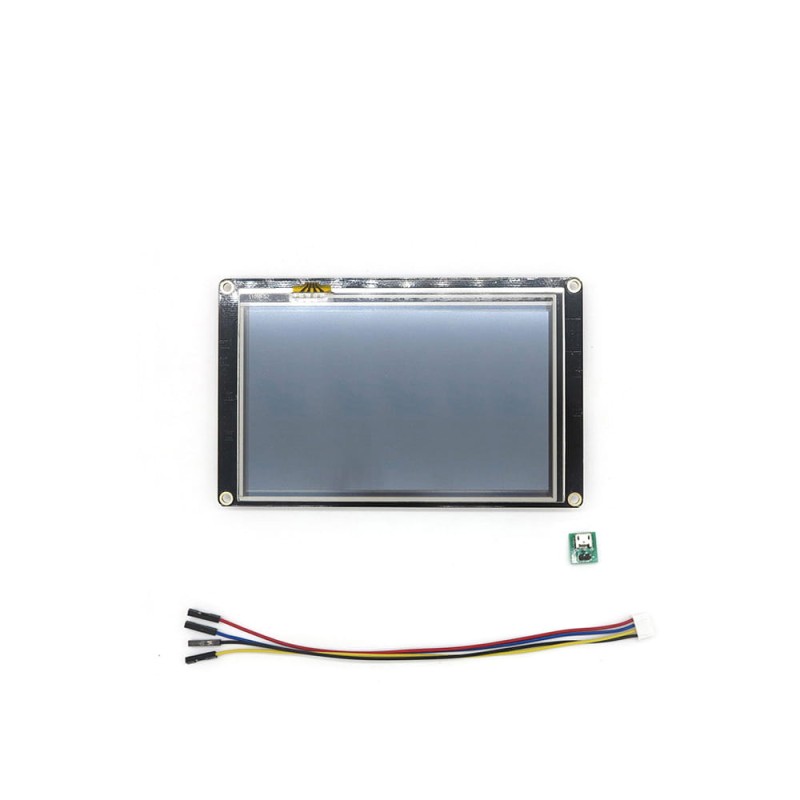

W zestawie otrzymujesz:

• wyświetlacz NEXTION NX8048K050
• kabel połączeniowy
• adapter zasilający z gniazdem microUSB

Więcej informacji dostępnych jest na stronach:

• wiki
• forum Nextion

Co Nextion może zrobić?

Podczas projektowania systemu wbudowanego, jedną z najbardziej irytujących, czasochłonnych rzeczy jest projekt interfejsu człowiek\maszyna.
Jeżeli potrzebujesz szybko zaprojektować interfejs z przyciskami, wykresami, różnymi kontrolkami oraz umożliwiający w łatwy sposób wpisanie danych przez operatora to znajdziesz odpowiedź w produktach z serii Nextion.

Nextion jest zoptymalizowany pod kątem spełniania specyficznych wymagań interfejsu HMI, przy użyciu otwartych i ujednoliconych interfejsów w sprzęcie i oprogramowaniu, co pozwala na efektywną integrację z systemami automatyki.

Systemy HMI, wizualizacja, interakcje z ludźmi, postrzeganie wizualne, inteligencja maszyn, a nawet robotyka to tylko kilka przykładów, w których koncepcje HMI odgrywają ważną rolę.

Jako inżynier systemów wbudowanych na pewno pamiętasz, że zaprojektowanie interfejsu HMI z poziomu programowanie niskopoziomowego może zająć tygodnie, a każda poprawka dla klienta może być problemem.

Nextion jest zaprojektowany do pracy z minimalnym wysiłkiem projektowym, ponieważ wszystkie dane i sygnały sterujące są dostarczane przez urządzenie do bezpośredniego połączenia z wyświetlaczem. Zapewnia to olbrzymią zaletę projektantowi w czasie projektowania i oszczędności oraz eliminuje cały ciężar konstrukcji niskopoziomowej.

Nextion pomoże Ci szybko zaprojektować interfejs w prosty sposób korzystając z funkcji: przeciągnij i upuść.
To, czego potrzebujesz, polega na podłączeniu portu szeregowego komputera PC do wyświetlacza Nextion.
