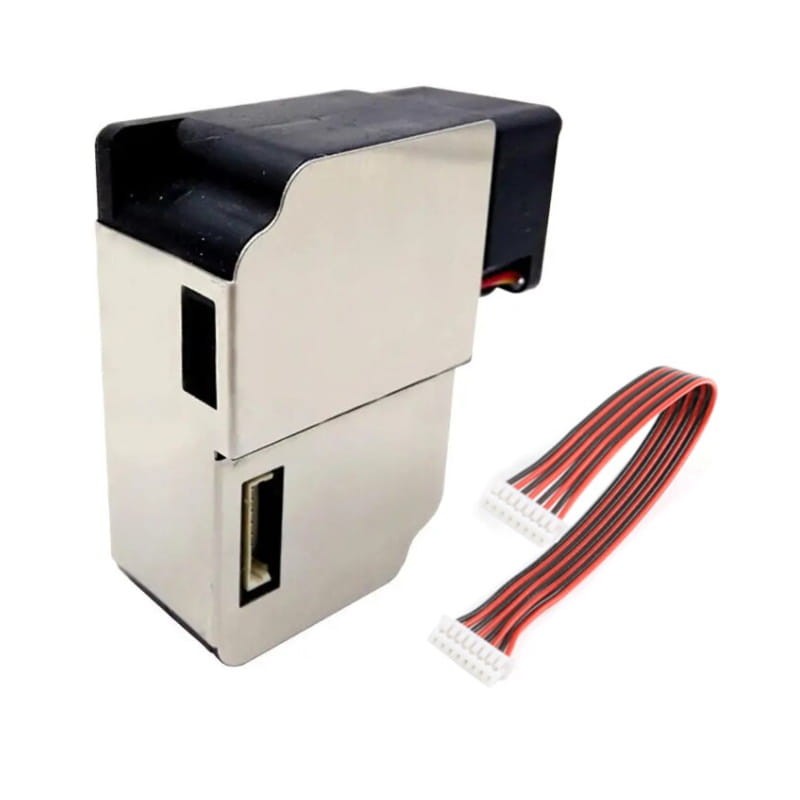

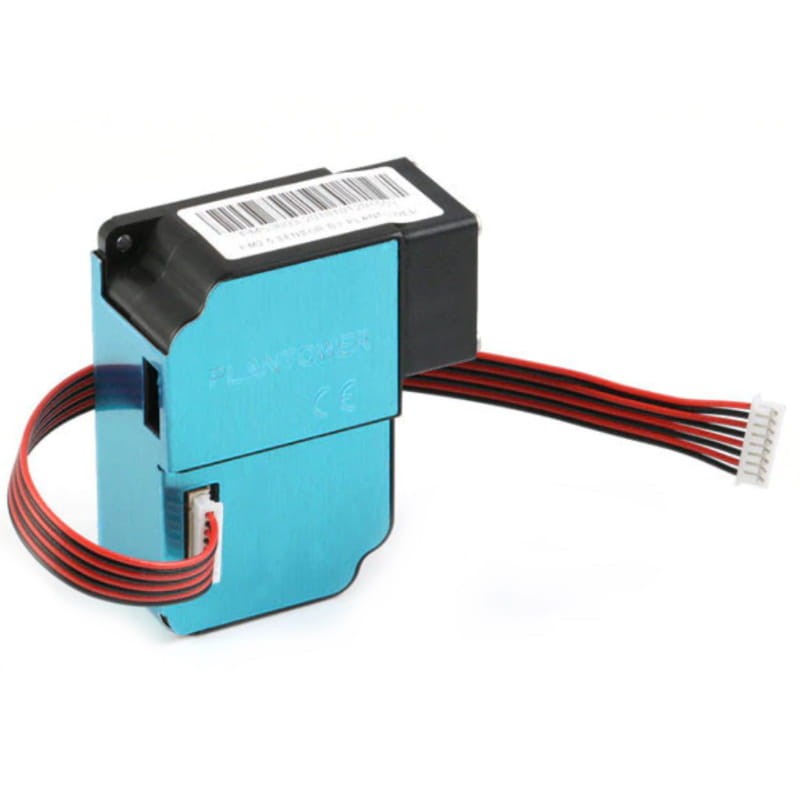

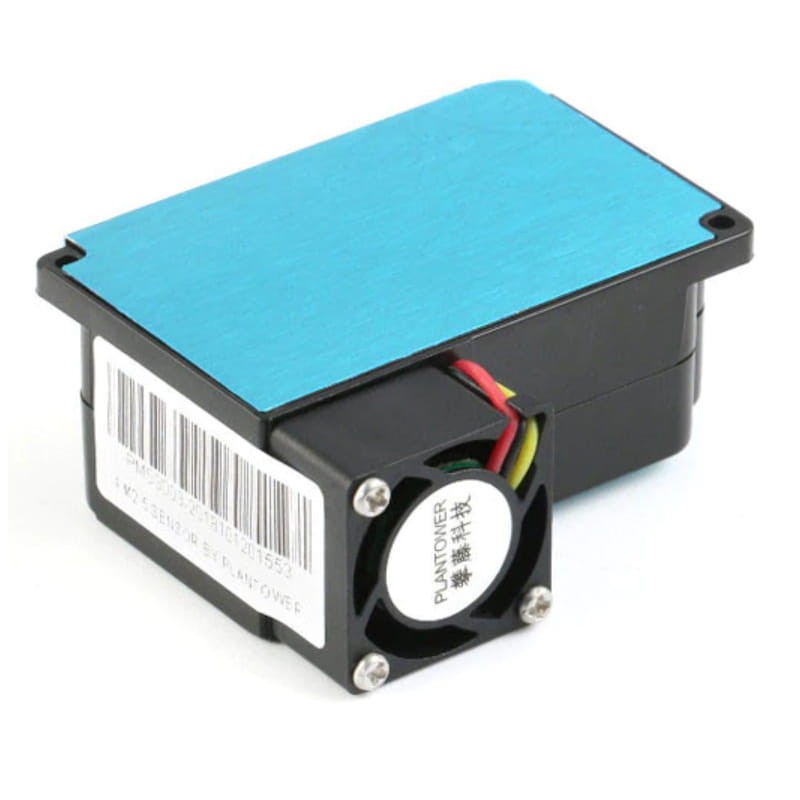

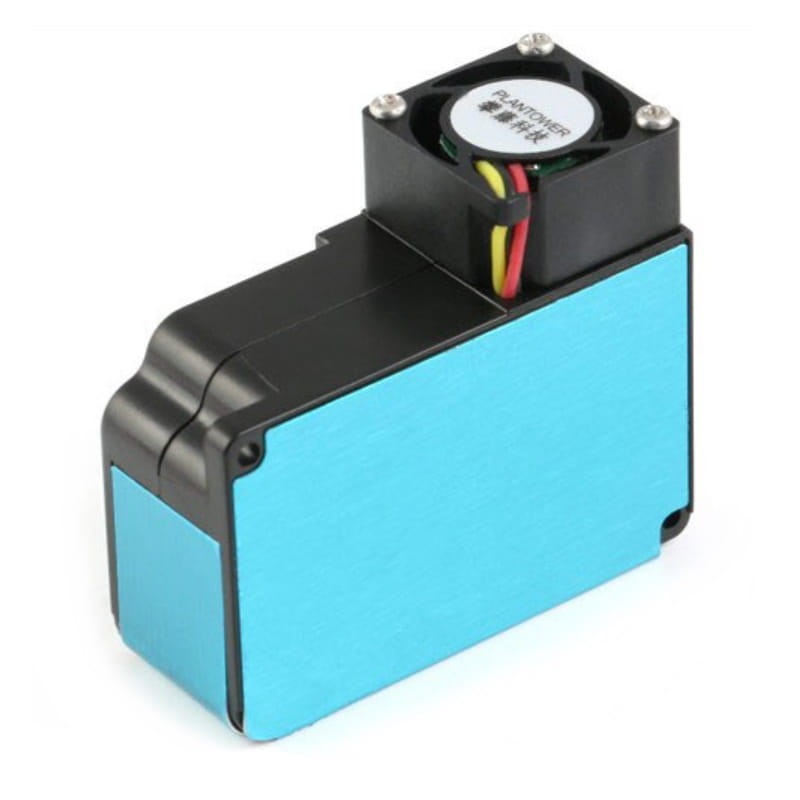

PMS3003 czujnik pyłu jakości powietrza Smogu PM1.0 PM2.5 PM10
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable
PMS3003 czujnik mierzący stężenie cząstek stałych w powietrzu, umożliwia pomiar zanieczyszczeń powietrza PM1.0 PM2.5 PM10. Laserowy czujnik jakości powietrza PMS3003 został wyposażony w cichy wentylator zasysający powietrze do wnętrza czujnika. Dane pomiarowe z modułu możemy odczytać za pomocą magistrali szeregowej UART.
Specyfikacja PMS3003:
- Zakresy pomiarowe: 0.3~1.0μm；1.0~2.5μm；2.5~10 μm
- Komunikacja: UART 9600bps (domyślnie)
- Zasilanie: 5V DC
- Dopuszczalne napięcie na liniach danych: 3.3V DC
- Wbudowany wentylator zasysający powietrze do czujnika
- Do pomiarów wykorzystywany jest laser
- Dopuszczalna temp. pracy: -10~+60 °C
- Dopuszczalna wilgotność otoczenia: 0~99%
- Pobór prądu w momencie pracy: <100 mA
- Pobór prądu w trybie uśpienia: <200 μA
- Wymiary: 50×43×21mm

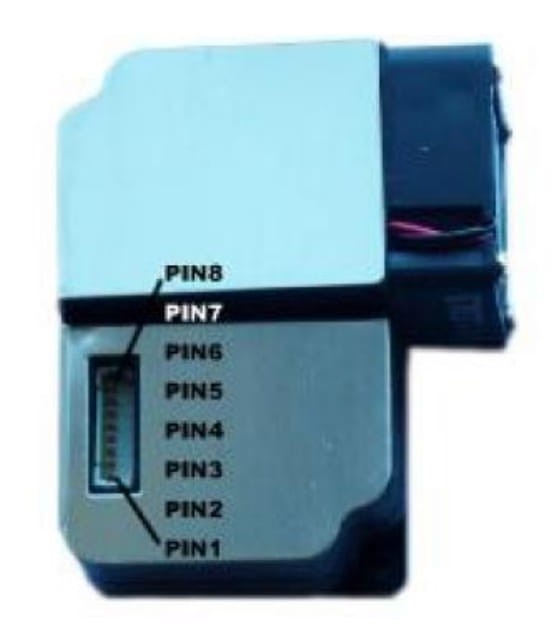

Opis wyprowadzeń:
| PIN | Symbol | Opis |
| 1 | VCC | Napięcie zasilania 5V DC |
| 2 | GND | Masa |
| 3 | SET |
Stan wysoki lub pin nie podłączony - moduł w stanie normalnej pracy. Stan niski na tym wejściu przełącza moduł w stan uśpienia. Poziom TTL 3,3 V |
| 4 | RX | Wejście danych do modułu poziom TTL 3,3 V |
| 5 | TX | Wyjście danych z modułu poziom TTL 3,3 V |
| 6 | RESET | Sygnał resetowania modułu / poziom TTL 3,3 V，stan niski Resetowanie. |
| 7 | NC | |
| 8 | NC |
Przykładowy schemat podłączenia do mikrokontrolera.
Podłączając PMS3003 do np. Raspberry Pi, STM32, ESP8266 nie musimy martwić się o konwertery poziomów napięć. W przypadku mikrokontrolerów zasilanych napięciem 5V jak np. w Arduino wymagane jest zastosowanie układu obniżającego napięcie na liniach danych.
Zestaw zawiera:
- Czujnik PMS3003
- Wtyczkę z przewodami
