Wyświetlacz 1.8" z kontrolerem ST7735 gniazdo kart SD
Price:
€4.70
incl. 23% TAX, excl. shipping costs
Regular price:
The lowest price during 30 days prior to the reduction:
・Kup teraz i zapłać za 30 dni
product unavailable
Availability:
brak towaru

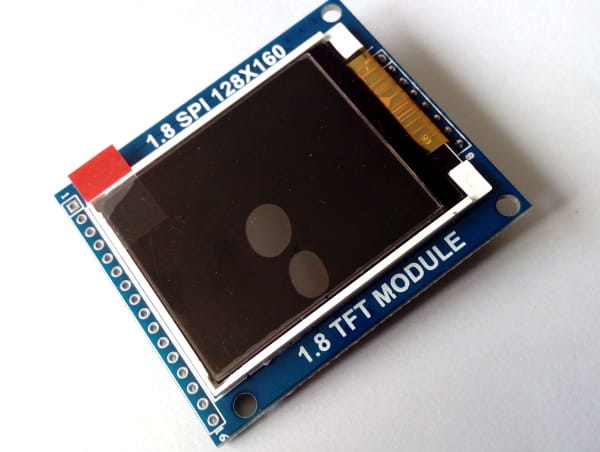

Wyświetlacz TFT 1,8" z kontrolerem ST7735, na płytce wyświetlacza znajduje się również gniazdo kart SD.
Dane podstawowe:
- rozdzielczość: 128x160
- kontroler: zgodny z ST7735
- sterowanie: SPI, 4-przewodowe
- napięcie zasilania: 3,3V lub 5V
- napięcie logiki sterującej: 3,3V
- wymiary PCB: 53x45mm
- wymiary wyświetlacza, części aktywnej: ~28x36mm

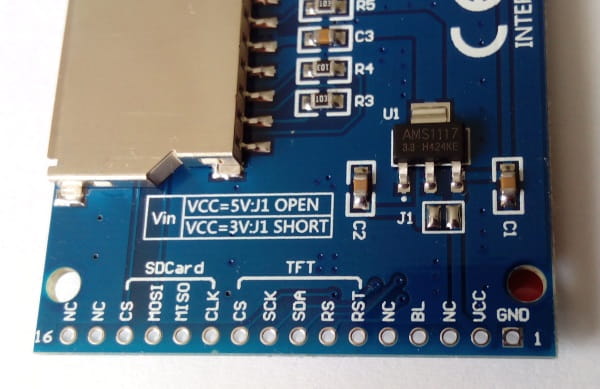

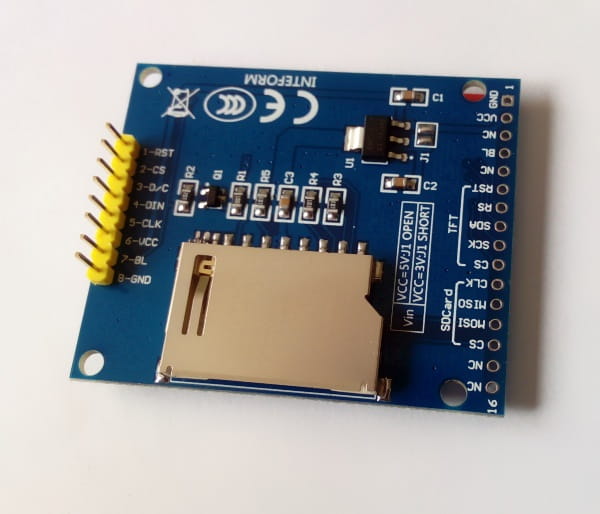

Opis wyprowadzeń:
- 1-RST - reset (TFT_RST)
- 2-CS - chip select (TFT_CS)
- 3-D/C - (TFT_DC)
- 4-DIN - data in (MOSI) (TFT_MOSI)
- 5-CLK - clock (SCLK) (TFT_SCLK)
- 6-VCC - wejście napięcia zasilania, jeżeli zasilamy wyświetlacz napięciem 3,3V należy zewrzeć punkt lutowniczy J1
- 7-BL - sterowanie podświetleniem, wejście to umożliwia sterowaniem jasnością podświetlenia wyświetlacza, jeżeli nie używamy tej funkcji należy zewrzeć to wejście do 3,3V, w przeciwnym wypadku wyświetlacz pozostanie czarny
- 8-GND - masa napięcia zasilania
Podłączenie do systemów z logiką 5V np. Arduino, aby podłączyć wyświetlacz do systemów pracujących z napięciem 5V należy użyć konwerterów poziomów napięć np: CD4050 lub np. 8 kanałowego konwertera.
Przydatne linki:
- Opis podobnego wyświetlacza z tym samym kontrolerem
- biblioteki dla Arduino: Adafruit-ST7735-Library oraz Adafruit-GFX-Library
