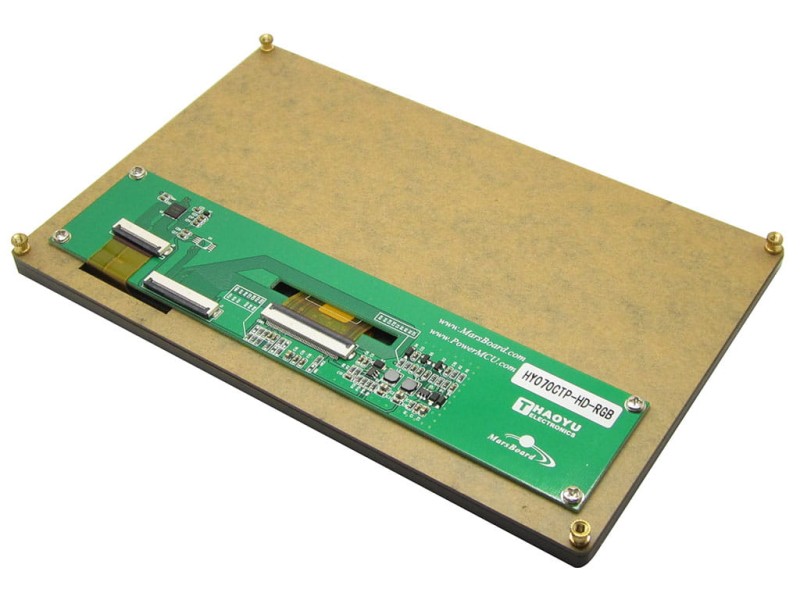

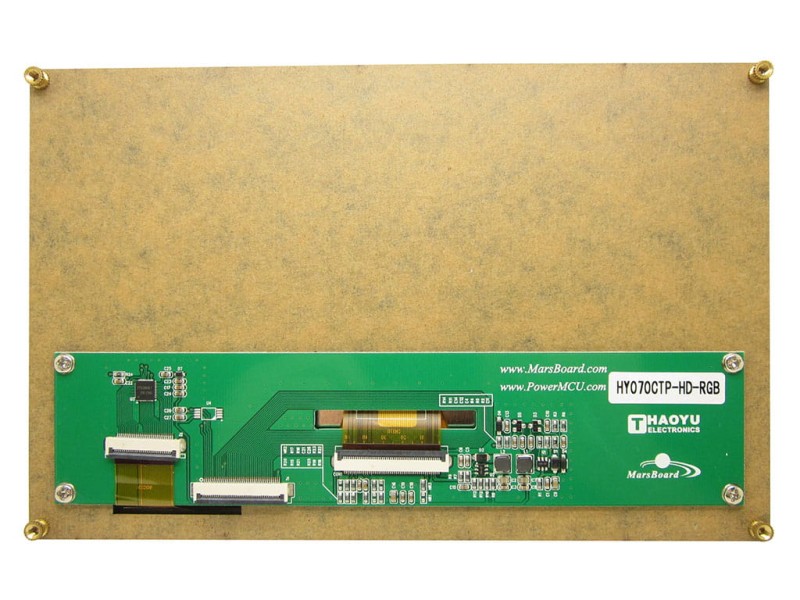

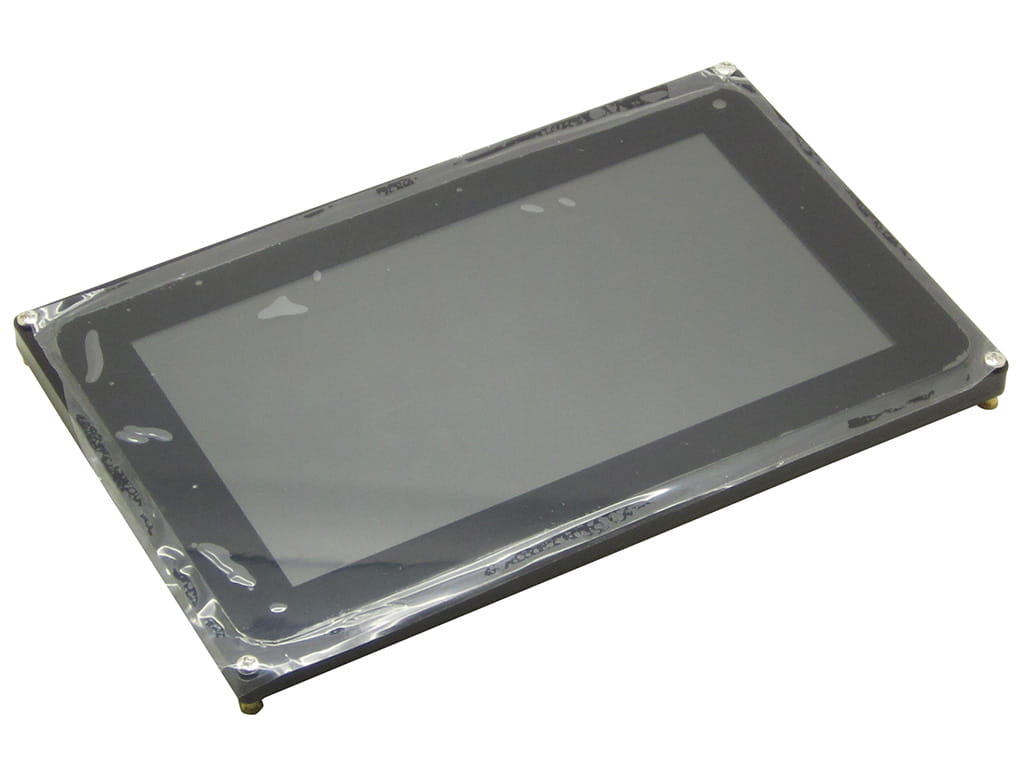

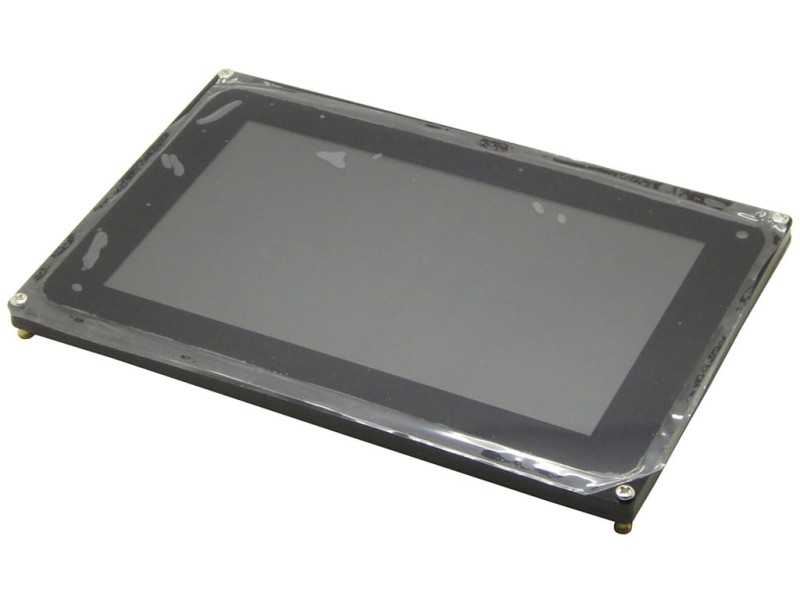

Wyświetlacz 7" 1024x600 IPS pojemnościowy panel dotykowy
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable
Moduł z wyświetlaczem LCD IPS 7" o rozdzielczości 1024x600 pixeli, posiadający panel dotykowy pojemnościowy. Interfejs sterujący wyświetlaczem: RGB, panel dotykowy obsłgiwany jest za pomocą magistrali I2C - kontroler FT5206. Obszar aktywny wyświetlacza to 154.08 x 85.92 mm.
Wyświetlacz współpracuje z Cubieboard, New Marsboard A20 oraz z MarsBoard RK3066 przed podłączeniem wyświetlacza do MarsBoard RK3066 koniecznie należy zapoznać się z instrukcją podłączenia: link
Możliwa jest współpraca z Cubieboard najprostsza opcja to użycie płyty DVK522.
Sposób podłączenia oraz konfiguracji wyświetlacza: Wyświetlacz 7" dla Cubieboard oraz Marsboard
Opis wyprowadzeń:
| PIN NO | Symbol | I/O | Function |
| 1 | BLVDD | Power | Backlight power supply connect 5V |
| 2 | BLVDD | Power | Backlight power supply connect 5V |
| 3 | GND | Power | Power ground |
| 4 | VDD | Power | Power supply voltage connect 3.3V |
| 5 | R0 | Input | Red data (LSB) |
| 6 | R1 | Input | Red data |
| 7 | R2 | Input | Red data |
| 8 | R3 | Input | Red data |
| 9 | R4 | Input | Red data |
| 10 | R5 | Input | Red data |
| 11 | R6 | Input | Red data |
| 12 | R7 | Input | Red data (MSB) |
| 13 | G0 | Input | Green data (LSB) |
| 14 | G1 | Input | Green data |
| 15 | G2 | Input | Green data |
| 16 | G3 | Input | Green data |
| 17 | G4 | Input | Green data |
| 18 | G5 | Input | Green data |
| 19 | G6 | Input | Green data |
| 20 | G7 | Input | Green data (MSB) |
| 21 | B0 | Input | Blue data (LSB) |
| 22 | B1 | Input | Blue data |
| 23 | B2 | Input | Blue data |
| 24 | B3 | Input | Blue data |
| 25 | B4 | Input | Blue data |
| 26 | B5 | Input | Blue data |
| 27 | B6 | Input | Blue data |
| 28 | B7 | Input | Blue data (MSB) |
| 29 | GND | Power | Power ground |
| 30 | PCLK | Input | Pixel clock |
| 31 | LCD-BL-EN | Input | LCD backlight on/off, On=1; Off = 0; |
| 32 | HSYNC | Input | Horizontal Sync Signal |
| 33 | VSYNC | Input | Vertical Sync Signal |
| 34 | DE | Input | Data Enable |
| 35 | LCD-BL-ADJ | Input | LCD backlight Control (PWM control) |
| 36 | GND | Power | Power ground |
| 37 | CTP-SDA | Input/Output | CTP I2C SDA |
| 38 | CTP-SCL | Input | CTP I2C SCL |
| 39 | CTP-RST | Input | CTP Reset input |
| 40 | CTP-INT | Output | CTP Interrupt output |
Kompatybilność z innymi wyświetlaczami:
Sprzętowo interfejs oraz przyporządkowanie wyprowadzeń jest zgodne z wyświetlaczami: HY050CTP-HD, HY070CTP, HY070CTP-HD, HY101CTP
Zestaw zawiera: wyświetlacz oraz taśmę połączeniową 40 pin
Dokumentacja:
ft5x06 source code application and LCD Timing V2.0
FT5x06 DataSheet V4.0.pdf
HY_LCD_Reference Design.pdf
