Wyświetlacz dla Raspberry Pi TFT 4" 480x320 z panelem dotykowym
Price:
€27.02
incl. 23% TAX, excl. shipping costs
Regular price:
The lowest price during 30 days prior to the reduction:
・Kup teraz i zapłać za 30 dni
product unavailable
Availability:
brak towaru
Vendor:
![WaveShare]()
ELTY - Official Waveshare Distributor
Product code:
4inch RPi LCD (A) Waveshare 10207

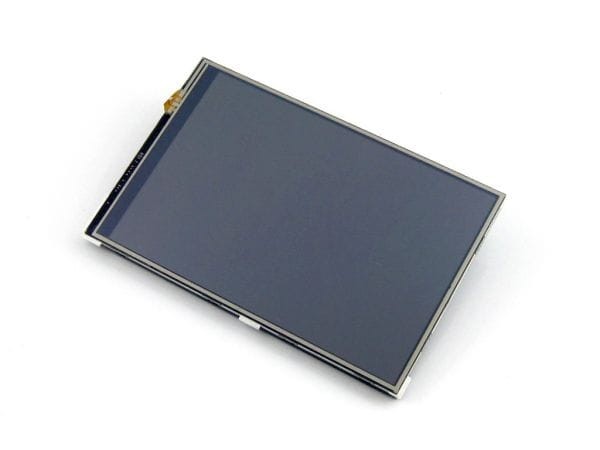

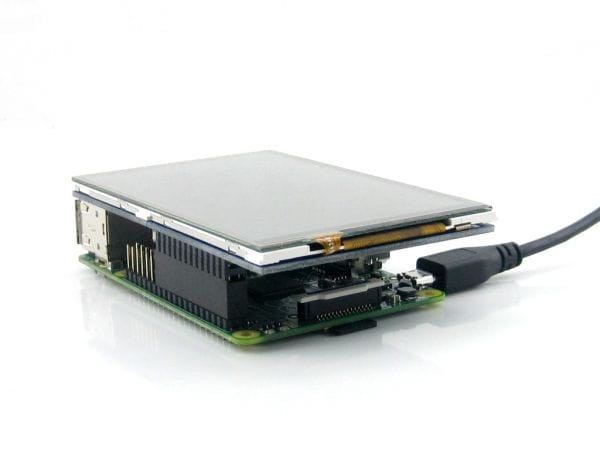

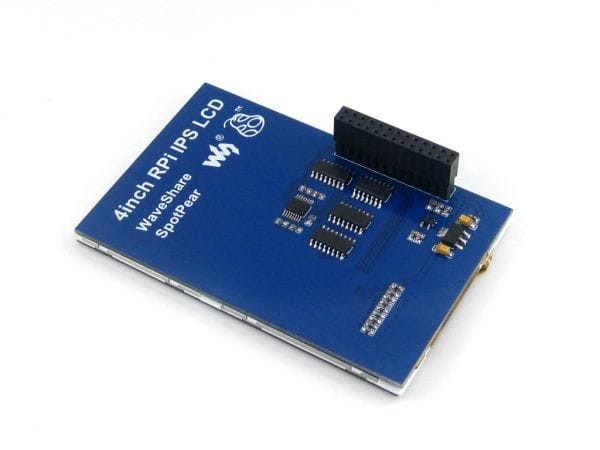

Wyświetlacz 4" o rozdzielczości 480x320 pixeli, z rezystancyjnym panelem dotykowym.
Dane podstawowe:

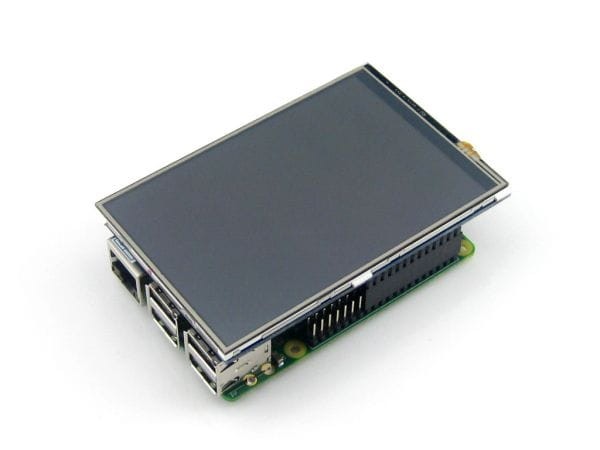

- Zaprojektowany do współpracy z Raspberry Pi Model B/B+, jako alternatywa dla monitora podpiętego pod HDMI
- Wyświetlacz wykonany z technologi IPS, gwarantującej wysoką jakość oraz widoczność pod różnymi kątami
- Rozdzielczość: 320×480
- Ilość kolorów: 65536
- Sterowanie: SPI
- Panel dotykowy: rezystancyjny, kontoler: XPT2046
- Idealne rozwiązanie dla interfejsów człowiek - maszyna
- Wyświetlacz jest obsługiwany przez Raspbian, umożliwiający uruchomienie "X-ów"
Interface
| PIN NO. | SYMBOL | DESCRIPTION |
|---|---|---|
| 1, 17 | 3.3V | Power positive (3.3V power input) |
| 2, 4 | 5V | Power positive (5V power input) |
| 3, 5, 7, 8, 10, 12, 13, 15, 16 | NC | NC |
| 6, 9, 14, 20, 25 | GND | Ground |
| 11 | TP_IRQ | Touch Panel interrupt, low level while the Touch Panel detects touching |
| 18 | LCD_RS | Instruction/Data Register selection |
| 19 | LCD_SI / TP_SI | SPI data input of LCD/Touch Panel |
| 21 | TP_SO | SPI data output of Touch Panel |
| 22 | RST | Reset |
| 23 | LCD_SCK / TP_SCK | SPI clock of LCD/Touch Panel |
| 24 | LCD_CS | LCD chip selection, low active |
| 26 | TP_CS | Touch Panel chip selection, low active |

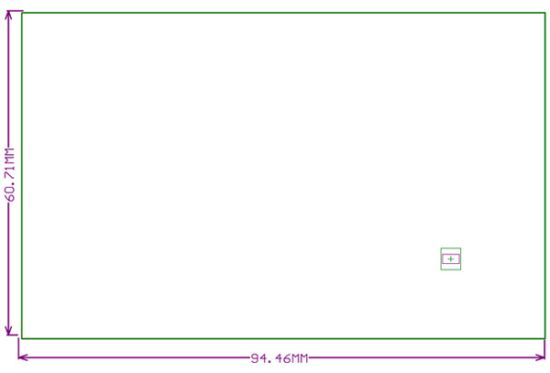

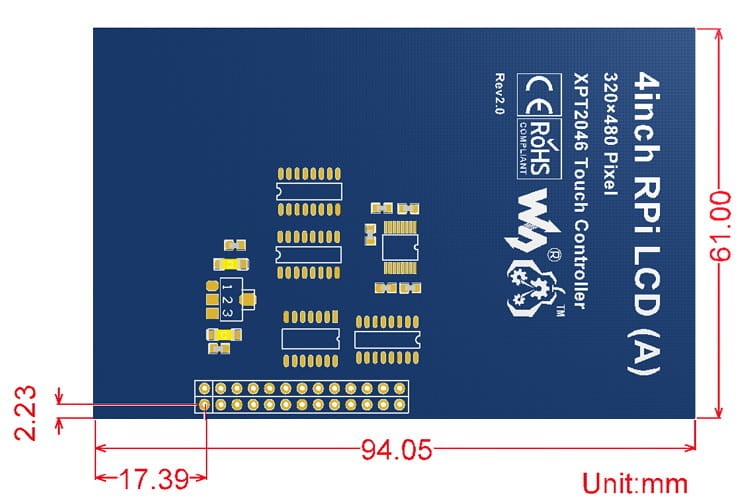

Wymiary zewnętrzne:
Zestaw zawiera:
- Wyświetlacz 4" z panelem dotykowym: 4inch RPi LCD (A) x 1
- Rysik x 1
- Elementy montażowe (2sztuki) x 1
- Płytę DVD z obrazem sysytemu × 1
