Zastosowanie wyświetlaczy Nextion w systemie inteligentnego domu Domoticz CZ3 0

Obsługa elementów BUTTON w wyświetlaczach NEXTION pod systemem DOMOTICZ

Podstawowe typy komunikacji wyświetlacza Nextion z modułami ESPEASY.

  1. Touch Event Format - wysyłanie IDx
  2. |s (Pipe-S) Format
  3. |u (Pipe-U) Format



Touch Event Format

Zdarzenia naciśnięcia i puszczenia przycisków powodują automatyczne wygenerowanie parametrów idx oraz value. Wartość IDX nie może być wprost pobrana z ID elementu BUTTON ponieważ na różnych stronach(ekranach) może wystąpić przycisk o tym samym ID.

Idx komponentu jest wyliczane w następujący sposób:

IDx = numer_strony*256 + 500 + numer_komponentu.

I takie IDX przesyła PLUGIN NEXTION do systemu ESPEASY. Jeżeli na stronie 4 mamy przycisk o id=3 to PLUGIN NEXTION wyśle zdarzenie jako para IDx/value

IDX = 4*256 + 500 + 3 = 1527 ; value = 1(dla naciśnięcia) ; 0(dla puszczenia)

Jeśli chcemy zdekodować

strona(w Nextion) = (1527 - 500) / 256 = 4

Button Id = (1527 - 500) - (4 * 256) = 3

W Nextion Editor przygotowujemy następujący projekt:



 Button "Światło na schodach" znajduje się na stronie 0 i ma ID 7. IDX przekazane do ESPEASY przez PLUGIN NEXTION będzie:

IDX = 0*256 + 500 + 7 = 507

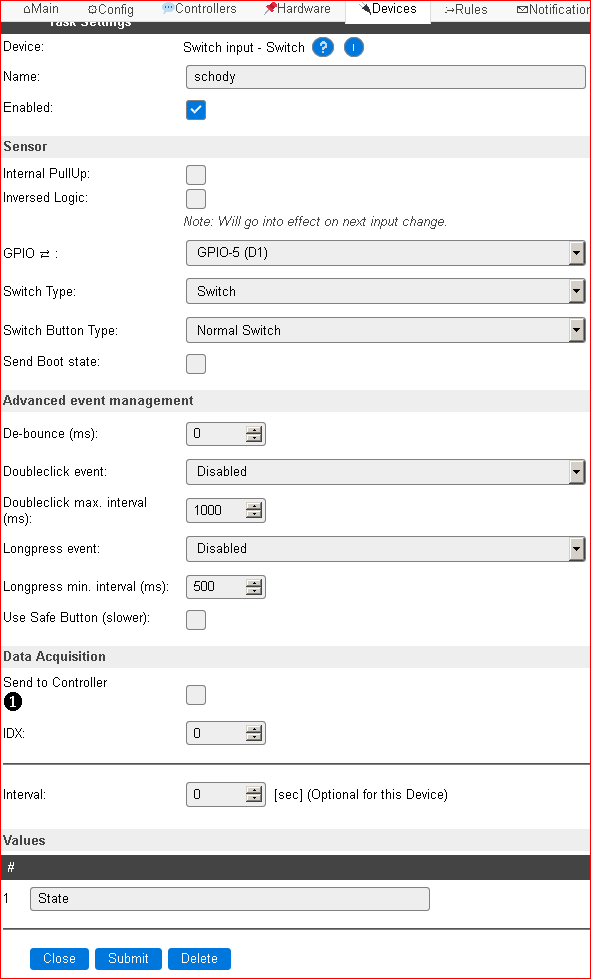

W zakładce Devices tworzymy nowy przycisk typu "Normal Switch" i przypisujemy mu GPIO, w tym przykładzie jest to GPIO-5.

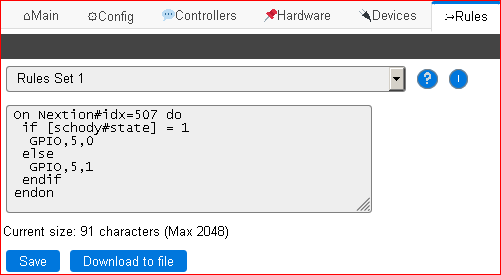

Otwieramy zakładkę Rules i wpisujemy kod:

Od tego momentu już mamy pierwszy efekt działania przycisków na wyświetlaczu

Przełączanie stanu GPIO-5 odbywa się lokalnie w ramach modułu ESPEASY.

Podłączamy całość do systemu Domoticz.

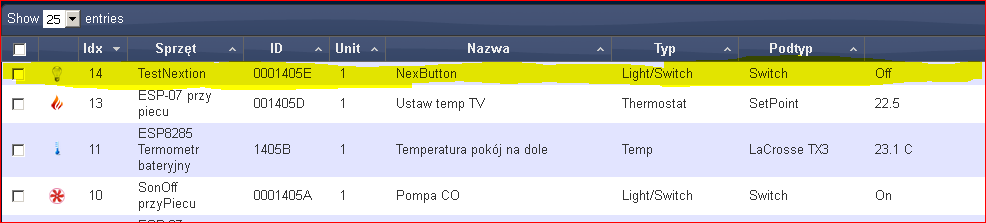

W Domoticz tworzymy nowe urządzenie typu Light/Switch:

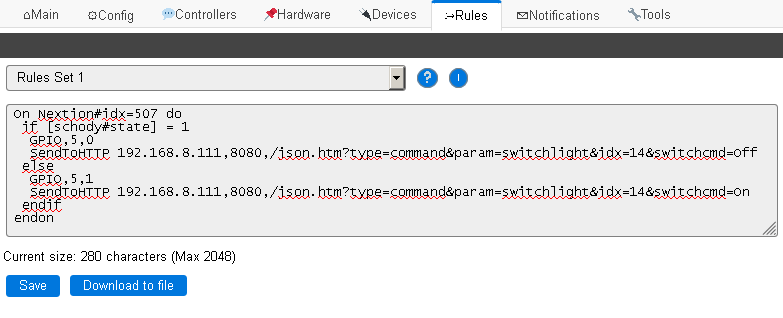

 W ESPEASY modyfikujemy kod dodając polecenie SendToHTTP aby wysłać do RaspberyPi informację o stanie przełącznika.

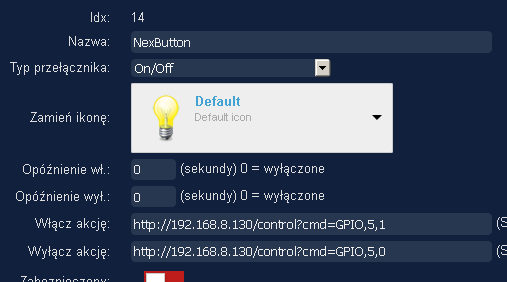

 Musimy zadbać o komunikację z Domoticz do ESPEASY. W tym celu przechodzimy do edycji przełącznika i dopisujemy akcję dla włączenia i wyłączenia.



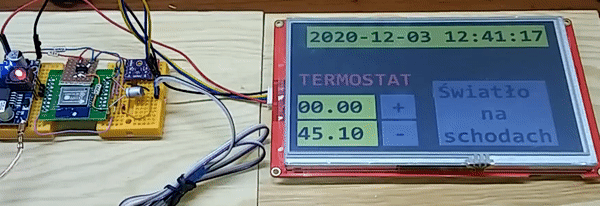

 Od tego momentu możemy sterować światłem zarówno z poziomu wyświetlacza NEXTION jak i z poziomu Domoticza.



W następnym odcinku, wykorzystanie wyświetlacza NEXTION do budowy termostatu w systemie DOMOTICZ.
