2kanálový převodník UART na Ethernet
.Transparentní přenosový modul sériového portu
.
Specifikace modulu:
- Provozní napětí: 3,3 V/5 V .
- Provozní proud: 140mA
- Přenosová rychlost UART TCP/UDP: 300bps ~ 921,6kbps
- Úroveň TTL UART: 3,3 V/5 V .
- Skladovací teplota: -55 ℃ ~ 125 ℃
- Provozní teplota: -40 ℃ ~ 85 ℃
- Rozměry 53,00 × 22,00 mm .
- Vestavěné vrstvy Ethernet MAC a PHY .
- Obousměrný transparentní přenos dat mezi UART a Ethernetem .
- 10/100M, plně duplexní/poloduplexní rozhraní Ethernet s automatickým vyjednáváním, kompatibilní se standardem 802.3
- Auto-MDI/MDIX, automatická detekce a přepínání typu kabelu .
- Podporuje automaticky získanou IP adresu a přístup k doméně DNS prostřednictvím DHCP .
- Konfigurace síťových parametrů, jako je režim čipu, port, IP, prostřednictvím softwaru hostitelského počítače nebo příkazu UART
- Čtyři provozní režimy: TCP CLIENT, TCP SERVER, UDP CLIENT, UDP SERVER .
- Současný provoz 2CH UART, nezávislý transparentní přenos pro každý kanál .
- Komunikace UART v plně duplexním nebo poloduplexním režimu, podpora automatického přepínání RS485 RX/TX
- Podporuje software pro virtuální sériový port (je součástí dodávky) .
- Podporuje mechanismus KEEPALIVE .
- Obsahuje programovací zdroje a instrukce (příklady pro Pico/Raspberry Pi/Arduino/STM32) .

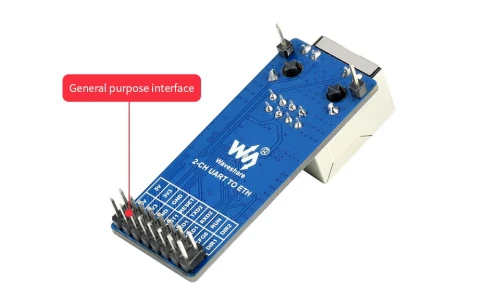

Rozhraní
2kanálový UART:
.
Příkladová aplikace:
Transparentní obousměrný přenos mezi UART TTL a kabelovým Ethernetem
.
Zvýšení komunikační vzdálenosti pro sériová zařízení
Dálková správa více klientských zařízení s více řadami prostřednictvím jediného webového serveru
.
Správu sériového serveru můžete provádět vzdáleně prostřednictvím několika webových klientů
.

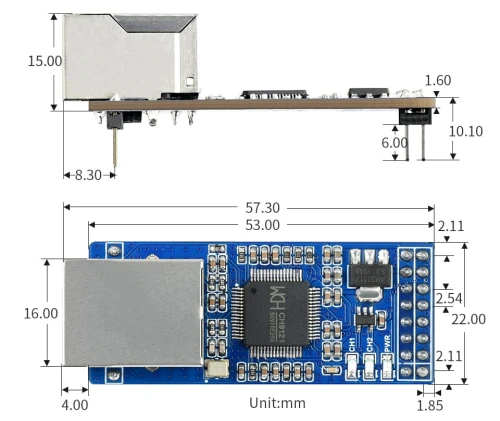

Rozměry:

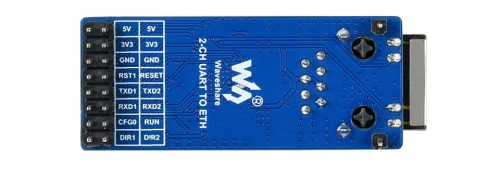

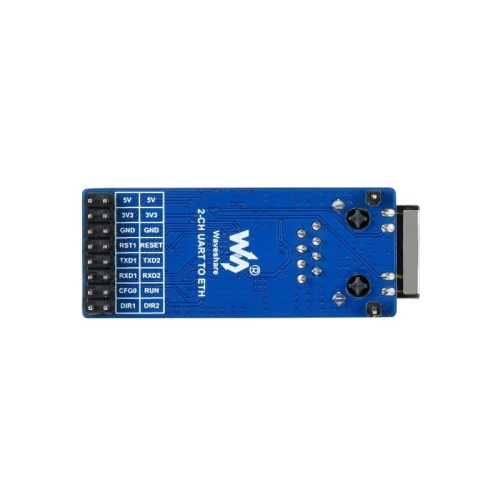

Popis kolíku:
.
- Pozitivní napájení 5 V/3 V3, pro napájení použijte libovolný kolík 5 V/3,3 V; .
- Země GND .
- RST1 externí resetovací vstup, nízko aktivní .
- RESET obnovení továrního nastavení, detekováno při zapnutí čipu, nízká aktivita; .
- Asynchronní datový výstup TXD1 UART 1 (ve výchozím nastavení povolen) .
- Asynchronní datový výstup TXD2 UART 2 (ve výchozím nastavení vypnuto) .
- Asynchronní datový vstup RXD1 UART 1 (ve výchozím nastavení povolen) .
- Asynchronní datový vstup RXD2 UART 2 (ve výchozím nastavení vypnuto) .
- CFG0 Konfigurační režim UART, nízká úroveň pro vstup do konfigurace, vysoká úroveň pro ukončení konfigurace .
- RUN indikuje provozní stav .
- Přepínač DIR1 UART 1 RS485 RX/TX (připojuje se k externímu řadiči RS485) .
- Přepínač UART 2 RS485 RX/TX (připojuje se k externímu řadiči RS485) .

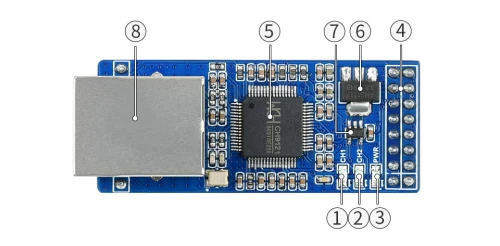

Konstrukce modulu:
- Ukazatel stavu připojení UART 1 .
- Ukazatel stavu připojení UART 2 .
- Indikátor napájení .
- Řídicí kolíky CH9121 .
- Řídicí jednotka CH9121 .
- Napájecí obvod AMS1117-3,3 V
- Integrovaný napájecí zdroj RT9193-18GB
- Ethernet port
Sada obsahuje:
- 2-CH UART TO ETH x1 .
Wiki: 2-CH_UART_TO_ETH
