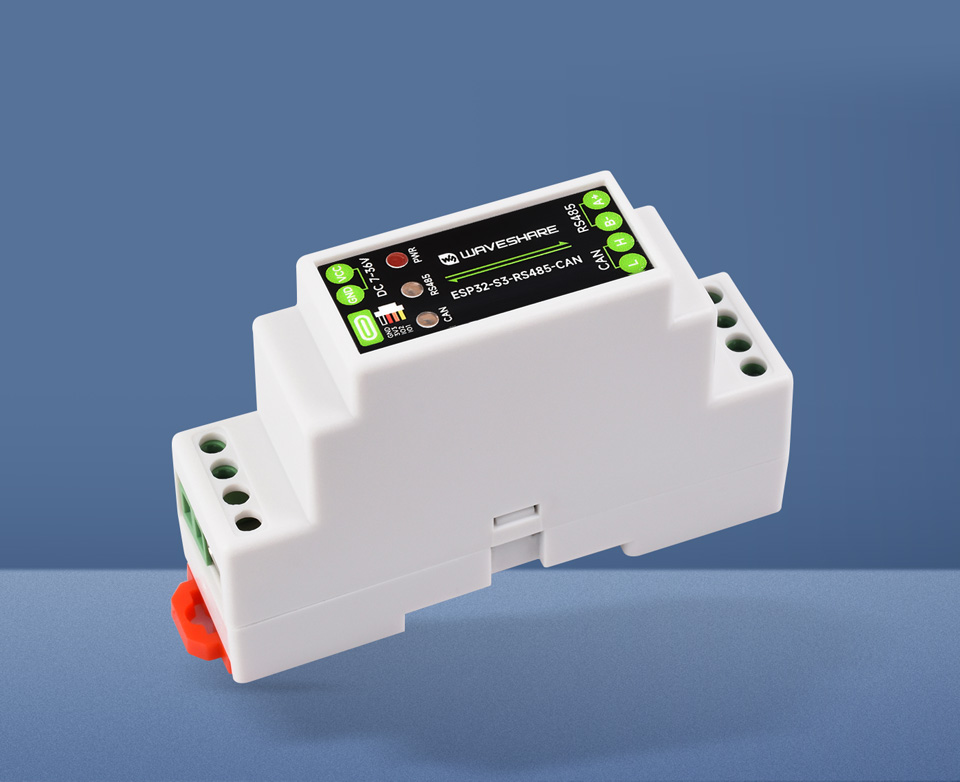

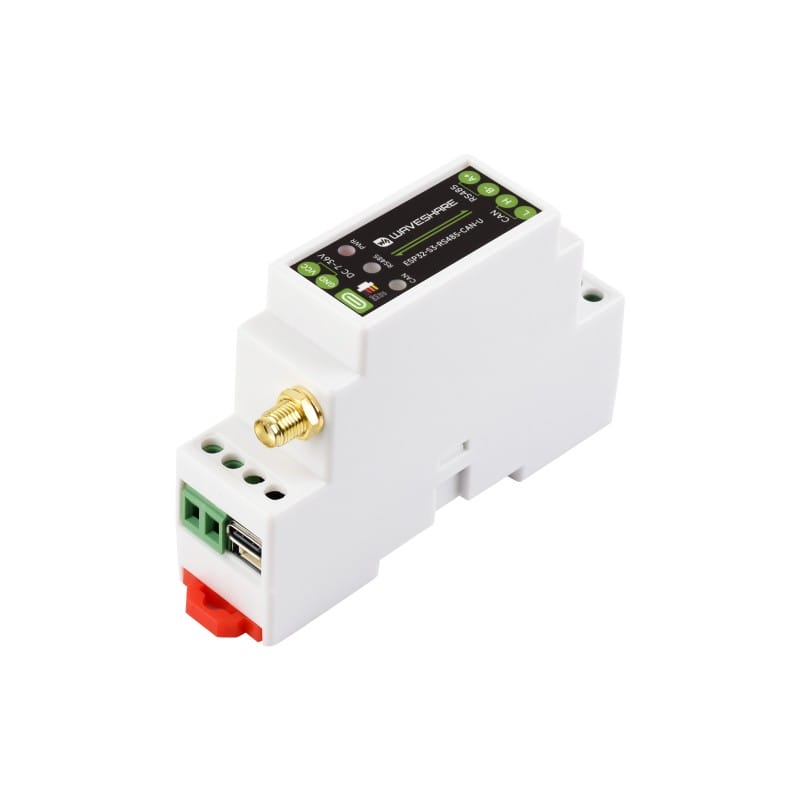

Průmyslová deska ESP32-S3 s RS485 a CAN a externí anténou SMA - Wi-Fi, Bluetooth, DIN lišta
Průmyslový kontrolér založený na čipu ESP32-S3, vybavený izolovanými rozhraními RS485 a CAN a konektivitou Wi-Fi a Bluetooth 5 (LE). Verze ESP32-S3-RS485-CAN-U má z výroby aktivní externí anténu s konektorem SMA, což zajišťuje lepší dosah bezdrátové komunikace.
Hlavní vlastnosti:
- Procesor ESP32-S3 Xtensa 32-bit LX7 Dual-Core s taktem až 240 MHz.
- Konektivita Wi-Fi 2.4GHz a Bluetooth 5 LE.
- Externí anténa Wi-Fi/Bluetooth s konektorem SMA.
- Z výroby aktivní externí anténa.
- Izolované rozhraní RS485 s automatickým řízením směru přenosu.
- Izolované rozhraní CAN s ochranou TVS a ESD.
- Napájení 7-36V DC přes šroubovací svorkovnici.
- Vestavěné hodiny reálného času RTC PCF85063.
- Digitální izolace signálů a izolace napájení.
- Přepěťová ochrana, ESD a TVS.
- Pouzdro pro montáž na standardní DIN lištu.
- LED diody signalizující napájení a aktivitu RS485 a CAN.

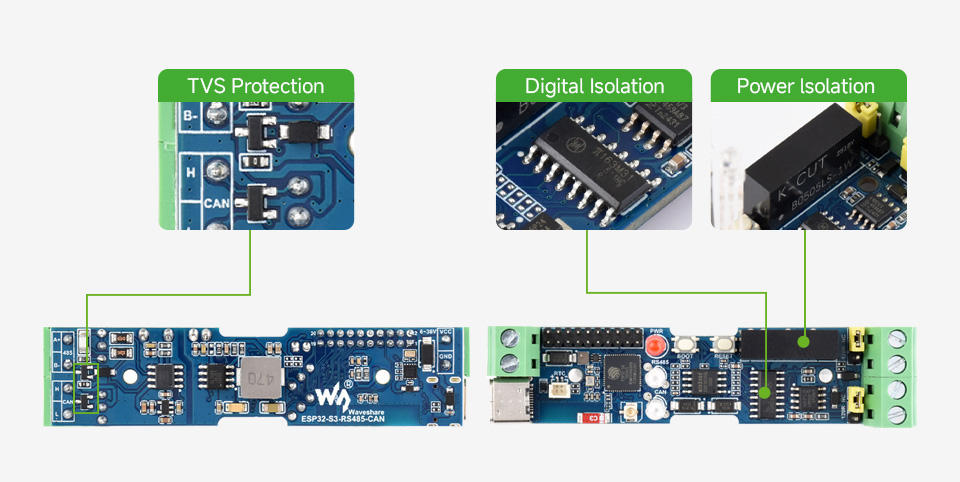

Víceúrovňová izolace a ochrana obvodů
Kontrolér byl navržen pro práci v náročných průmyslových podmínkách. Použitá galvanická izolace odděluje řídicí obvody od rušení, zatímco ochrany TVS a ESD chrání komunikační rozhraní před přepětím a elektrostatickými výboji.

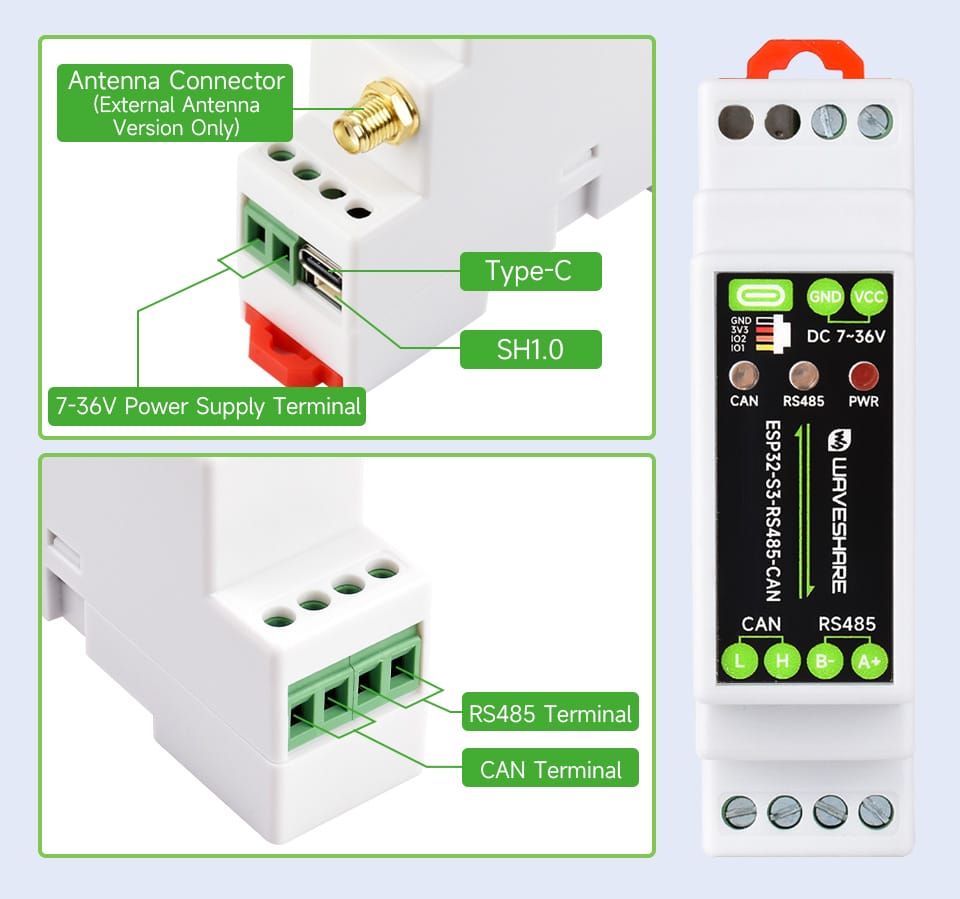

Popis rozhraní a terminálů

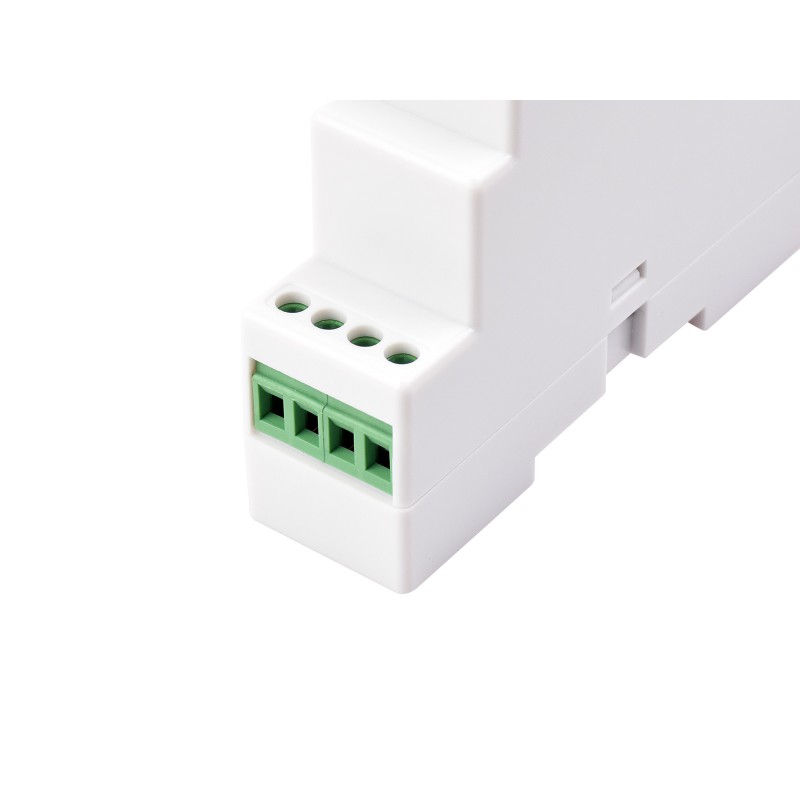

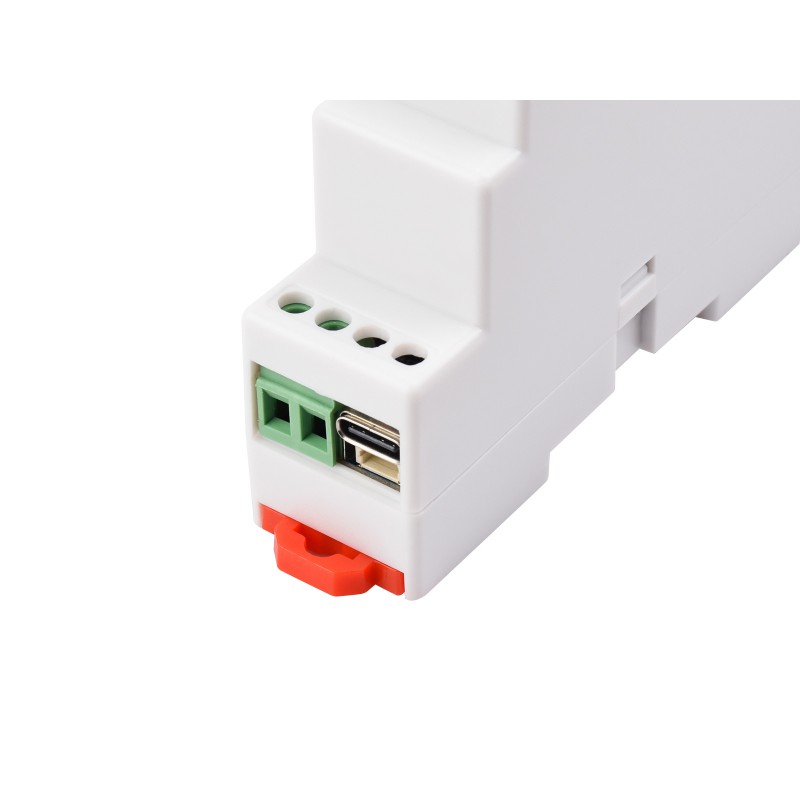

Kontrolér je vybaven šroubovacími svorkovnicemi pro sběrnice RS485, CAN a napájení. Programování a diagnostika probíhají přes port USB Type-C, zatímco bezdrátovou komunikaci zajišťuje z výroby aktivní externí anténa s konektorem SMA.

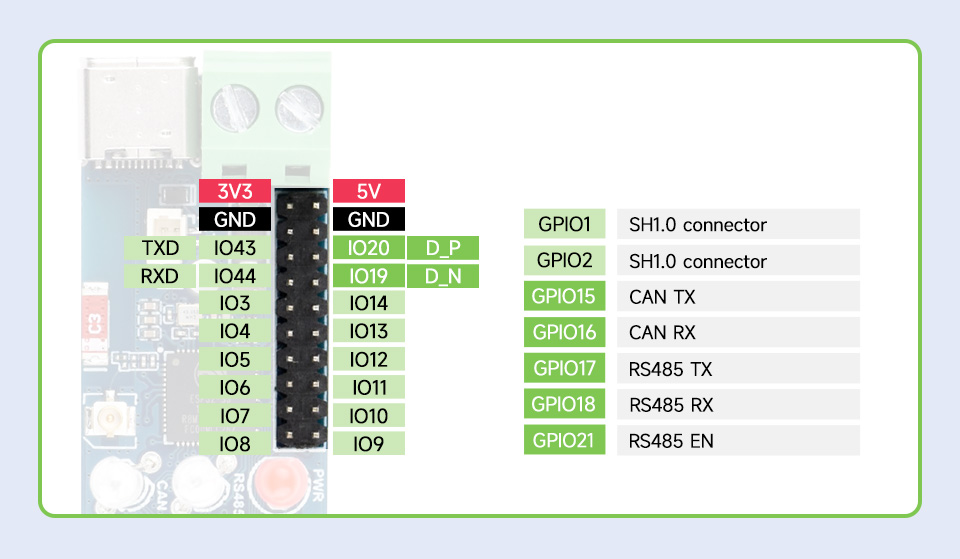

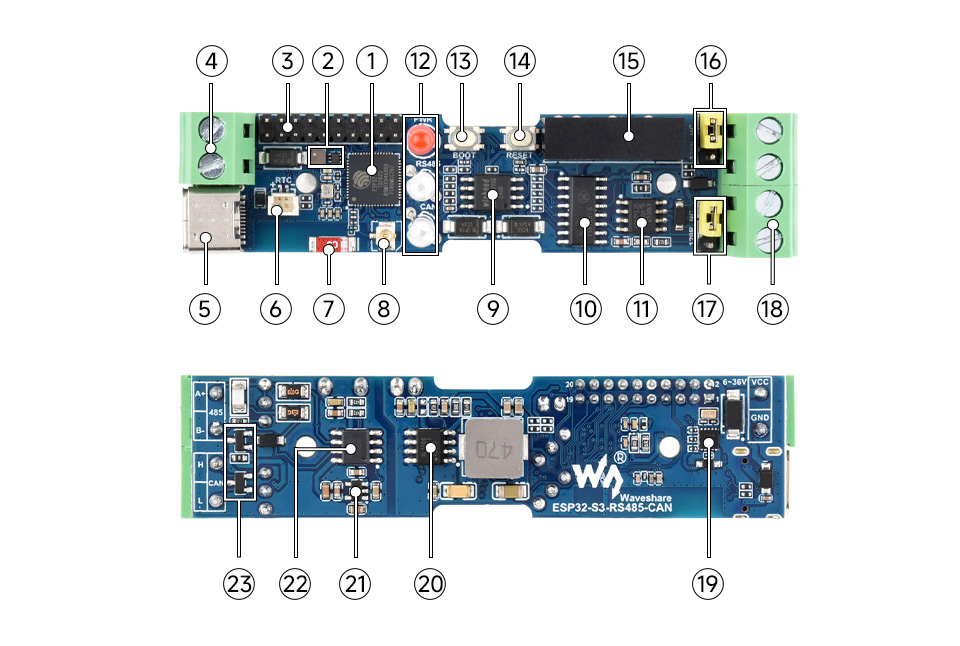

Konstrukce desky a komponenty
- ESP32-S3: Procesor 240MHz, Wi-Fi/BLE
- DC-DC měnič: Napájení 3.3V / 2A
- Pinheader konektor: Rozteč 2.0mm
- Napájecí terminál: 7-36V DC
- Port USB Type-C: Programování a napájení
- RTC konektor: Záložní baterie
- SMA konektor: Anténa Wi-Fi/Bluetooth
- Rádiový modul: Z výroby aktivní externí anténa
- Flash paměť: 16MB
- Digitální izolace
- CAN transceiver
- LED diody: PWR, RS485, CAN
- Tlačítko BOOT
- Tlačítko RESET
- Izolace napájení
- Zakončovací rezistor RS485: 120Ω
- Zakončovací rezistor CAN: 120Ω
- Konektory RS485 a CAN
- RTC PCF85063
- Napájecí obvod DC-DC
- LDO stabilizátor ME6217C33M5G
- RS485 transceiver
- TVS diody
Technická specifikace
- Model: ESP32-S3-RS485-CAN-U
- Mikrokontrolér: ESP32-S3R8 Dual-Core
- Taktování: až 240 MHz
- Konektivita: Wi-Fi 2.4GHz + Bluetooth 5 LE
- Anténa: Externí SMA (výchozí aktivní)
- Flash paměť: 16MB
- Napájení: 7-36V DC nebo 5V USB-C
- Rozhraní: Izolované RS485 a CAN
- Ochrany: TVS, ESD, Surge
- RTC: PCF85063
- Pouzdro: Pro montáž na DIN lištu
- Rozměry: 91.6 × 23.3 × 58.7 mm

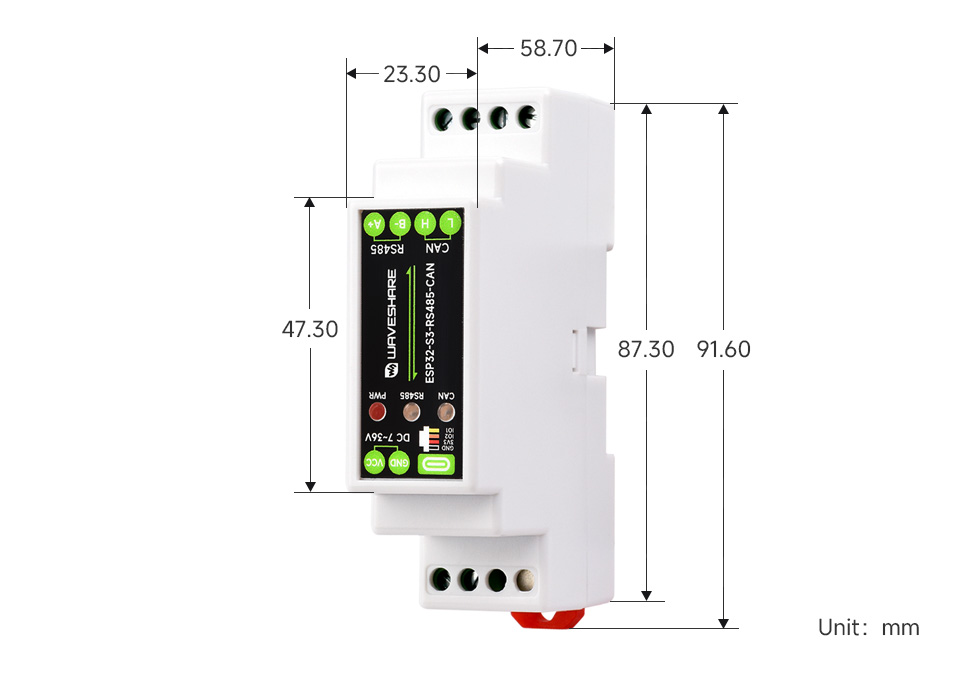

Vnější rozměry

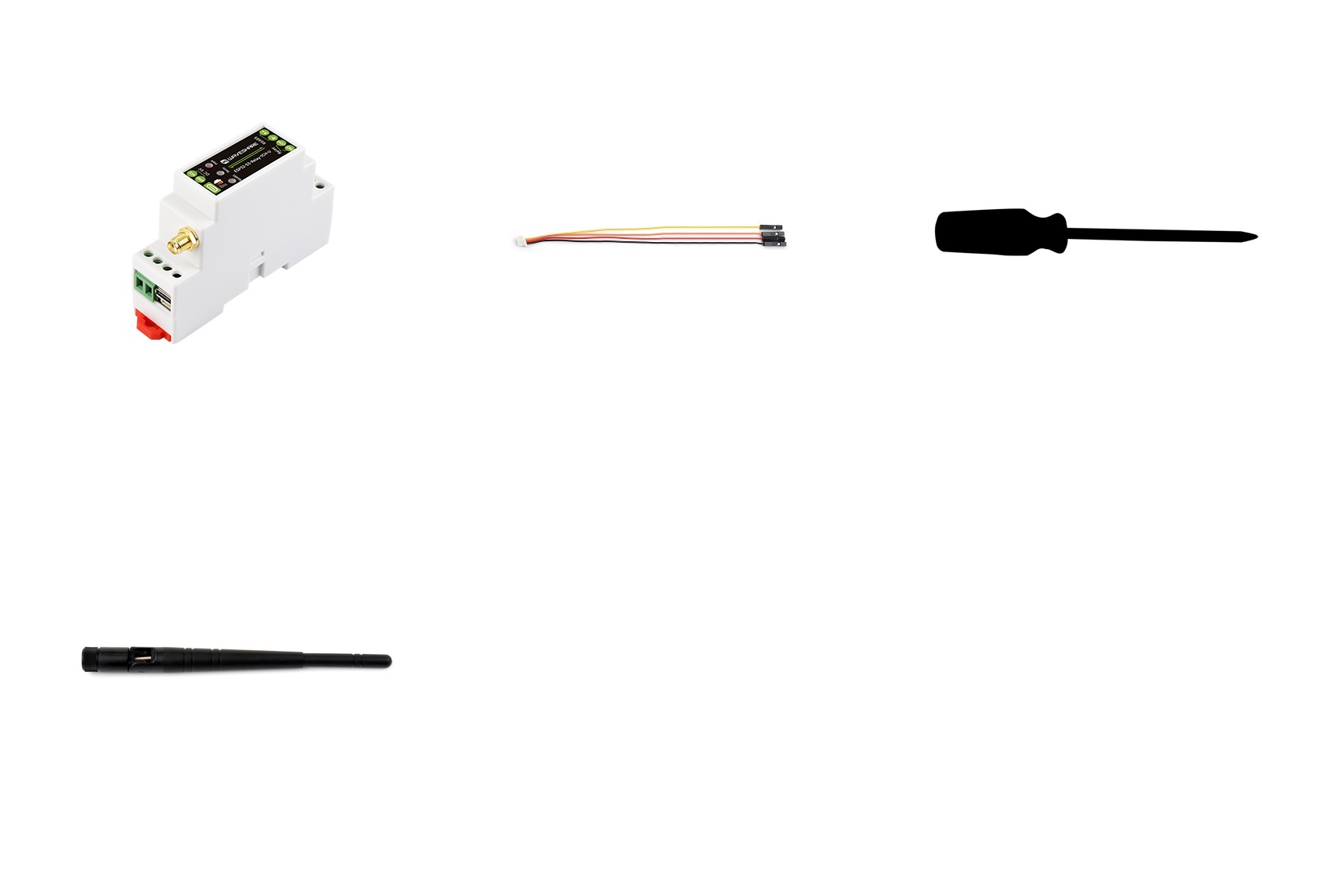

Obsah balení
- ESP32-S3-RS485-CAN-U ×1
- Anténa SMA ×1
- Kabel SH1.0 4PIN (~150 mm) ×1
- Šroubovák ×1
