2-kanálový rozšiřující modul s triaky pro Raspberry Pi
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable

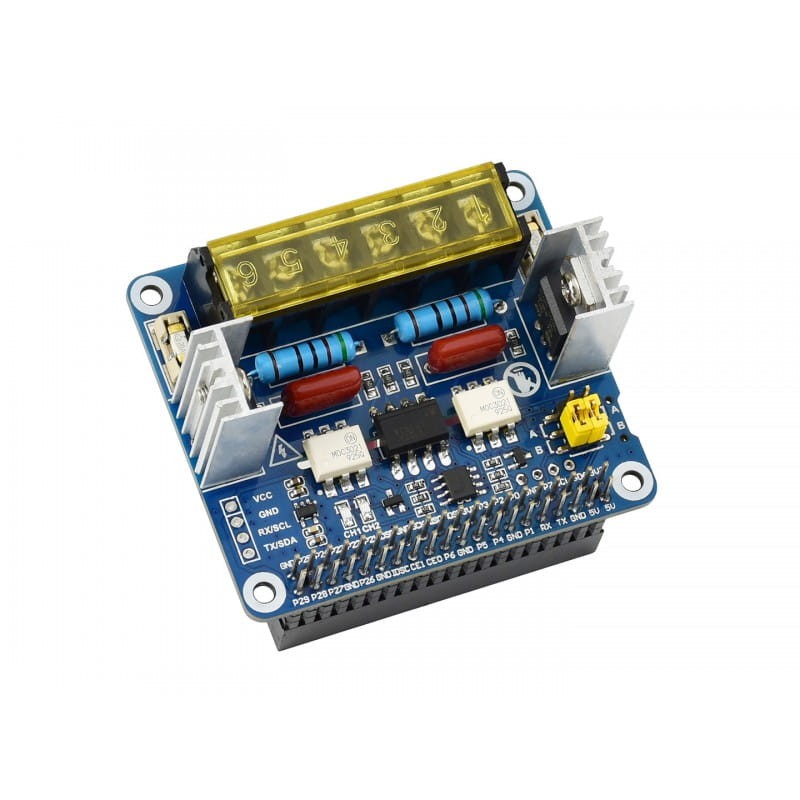

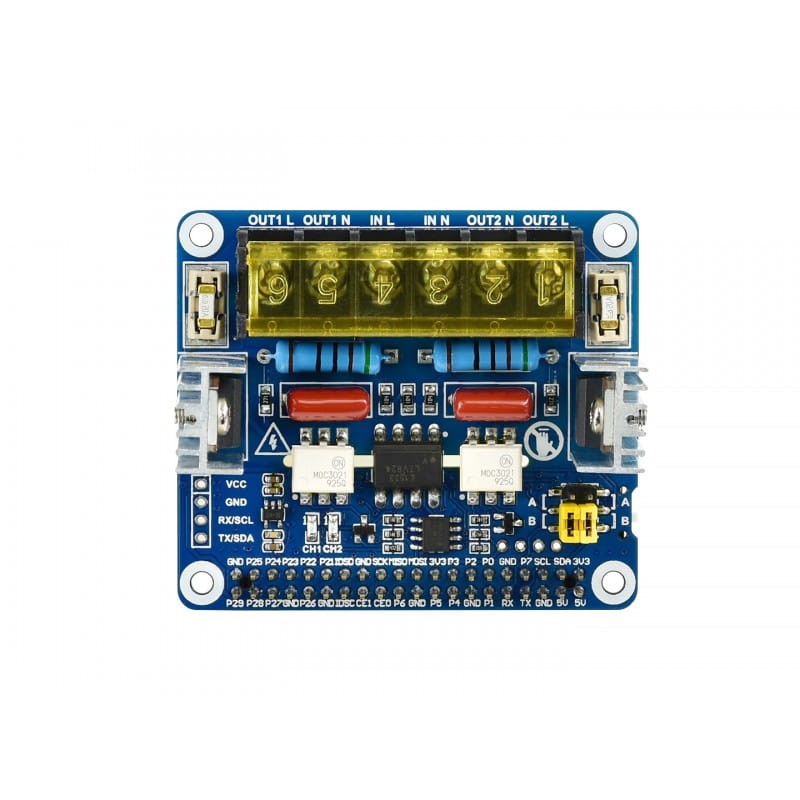

Dvoukanálový rozšiřující modul triaku pro Raspberry Pi, integrovaný MCU, řízení příkazů, komunikace UART / I2C
Výhody použití místo relé
.Vysoký výkon, žádný mechanický hluk ani opotřebení kontaktů, rychlá odezva, nastavitelný výstup

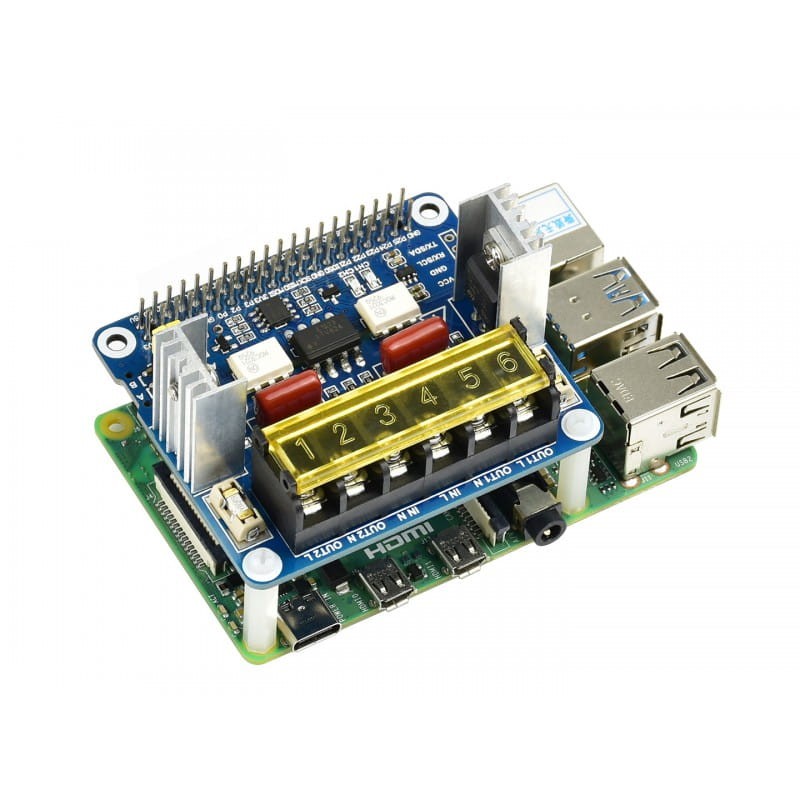

Navrženo speciálně pro řadu Raspberry Pi
.Standardní konektor GPIO 40PIN pro Raspberry Pi, přizpůsobený pro desky plošných spojů řady Raspberry Pi
- Řadič MCU STM32F0, vyžaduje minimální prostředky Raspberry Pi, komunikace UART / I2C .
- RC tlumicí obvod, který chrání triak před kolísáním výkonu .
- Výkon až 4400 W, vybavený chladičem pro odvod tepla .
- Tranzistorová izolace zabraňující rušení z vysokonapěťového obvodu .
- Indikátor znázorňující provozní stav triaku .
- Další rozhraní UART a I2C pro spolupráci s jinými ovladači .
- Rychlost přenosu dat: až 921,6 kb/s pro UART, až 1024 kb/s pro I2C .
- Obsahuje zdrojové kódy ukázkových programů (příklady v jazycích C a Python) .
STM32F0 MCU Onboard
.Modul postavený na MCU STM32F030, podporuje přímé příkazové řízení, snadno se programuje, vyžaduje minimální prostředky od Raspberry Pi
Poskytuje vysoké přenosové rychlosti
.Až 921,6 kb/s pro UART, až 1024 kb/s pro I2C
Vysoká výkonová zatížitelnost
Výkon až 4400 wattů
Tranzistorová izolace zajišťuje bezpečnost!
Transoptorová izolace zabraňuje rušení z vysokonapěťového obvodu
Servis domácích spotřebičů
O ovládání domácích spotřebičů 230 VAC
.

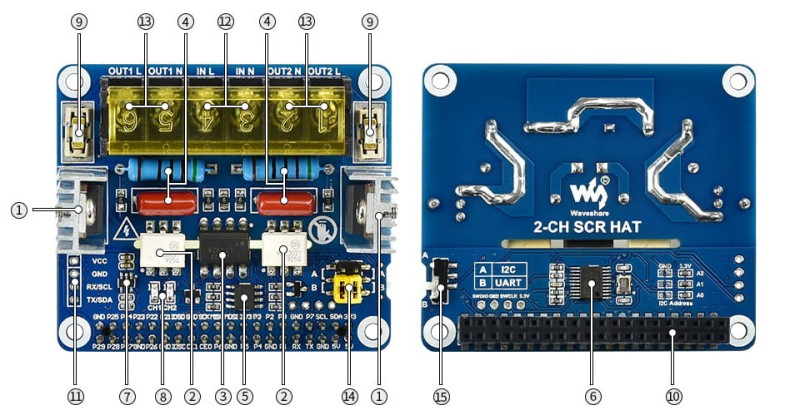

- Vysoce výkonné triaky BTA24-600 .
- Transoptor MOC3021S, triakový regulátor
- Transoptor LTV-824S
- RC tlumicí obvod .
- Zesilovač LM358DR OP .
- Hlavní řídicí jednotka STM32F030F4P6
- Napájecí obvod RT9193-33PB
- Indikátory stavu triaku .
- Pojistka 20 A. .
- Standardní 40PIN GPIO konektor pro Raspberry Pi .
- Řídicí rozhraní MCU pro použití s jinými řídicími jednotkami, jako je Arduino .
- Vstup AC .
- Výstup AC .

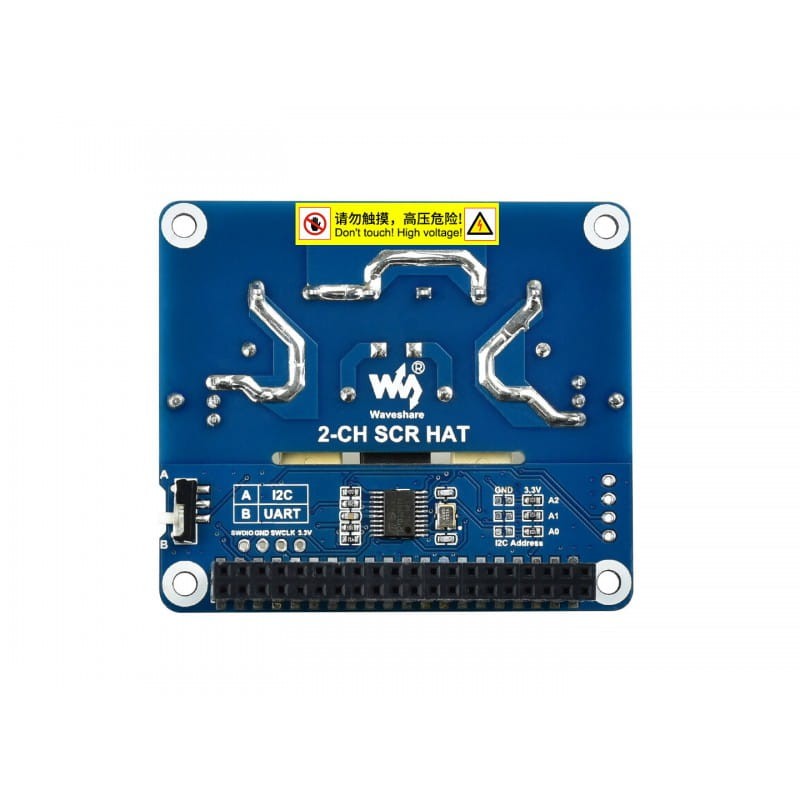

- Výběr datové sběrnice Raspberry Pi
A: použít sběrnici Raspberry Pi I2C
B: použít sběrnici Raspberry Pi UART . - Volba režimu
A: režim I2C
B: režim UART
| Akumulátorové napětí | .100 ~ 600 V. | .RYCHLOST PŘENOSU DAT UART | .1,2 ~ 921,6 kb/s | .||
|---|---|---|---|---|---|
| ACCurrent | .0 ~ 20 A. | .I2C DATA TRANSMISSION SPEED | .1024 kb/s | .||
| CONTROLLER | STM32F030 | .POTENCIÁLNÍ NAPĚTÍ | .3,3 V / 5 V. | LOGICKÁ ÚROVEŇ. | |

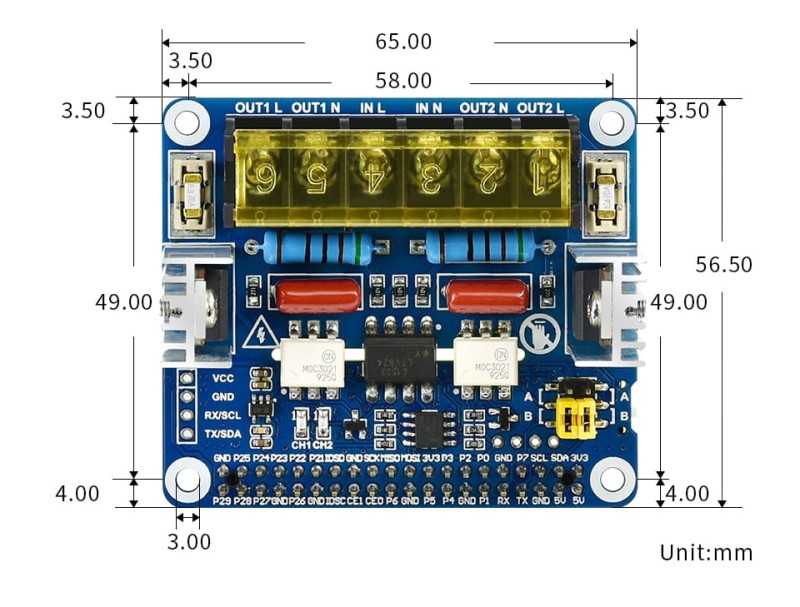

| ÚDRŽBA KOMUNIKACE | .I2C / UART | .Rozměry | 65 × 56,5 (mm) | .
