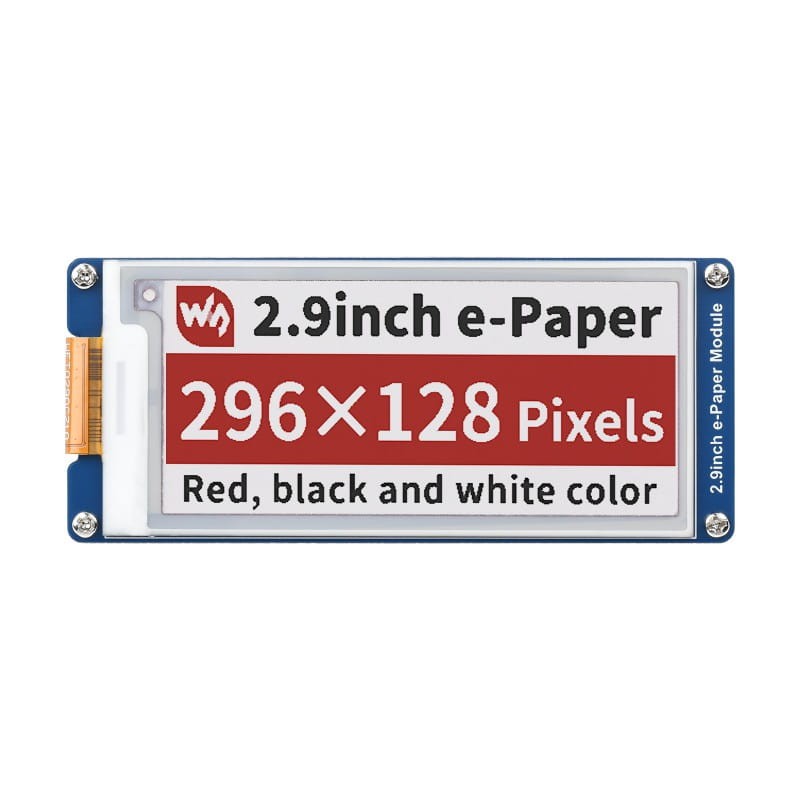

2.9" E-Paper E-Ink zobrazovací modul – 296×128 Červená / Černá / Bílá SPI
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable

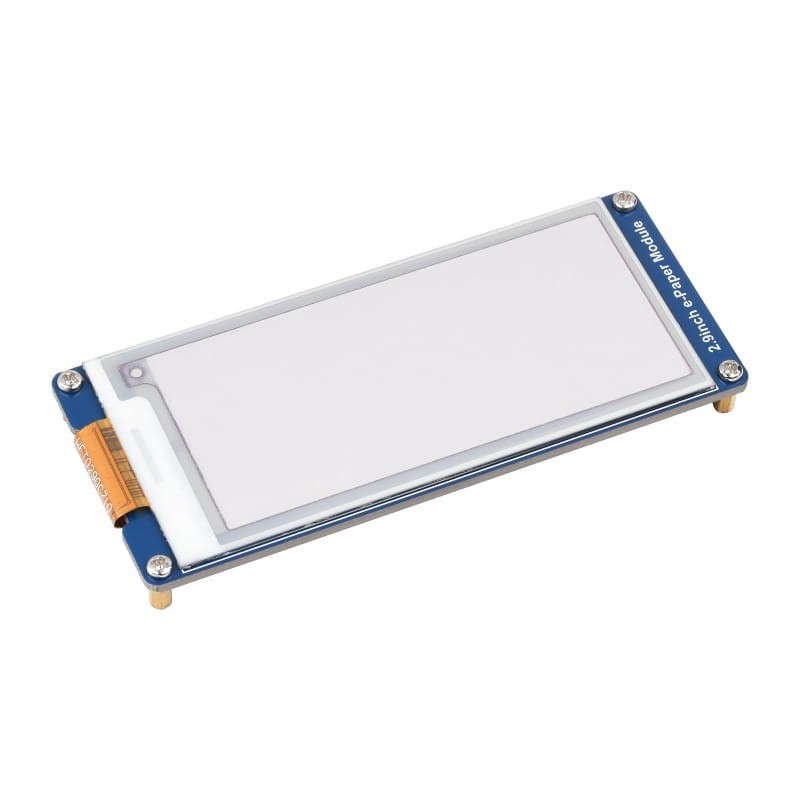

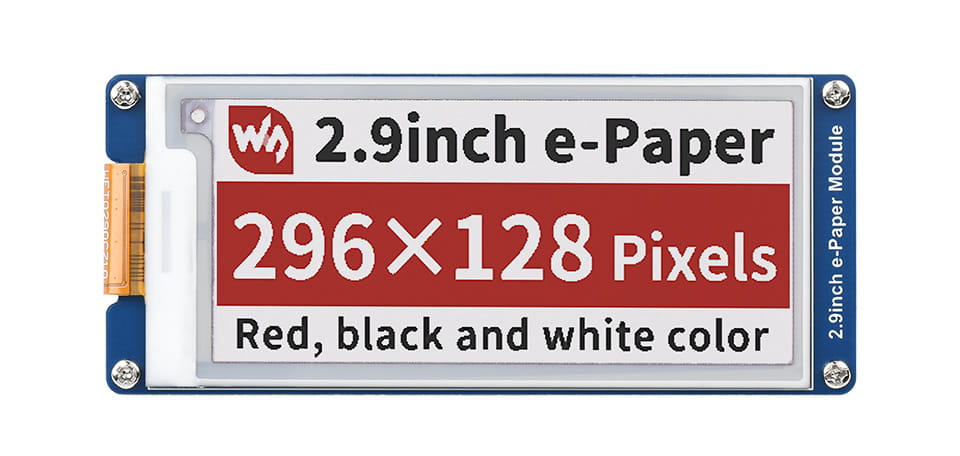

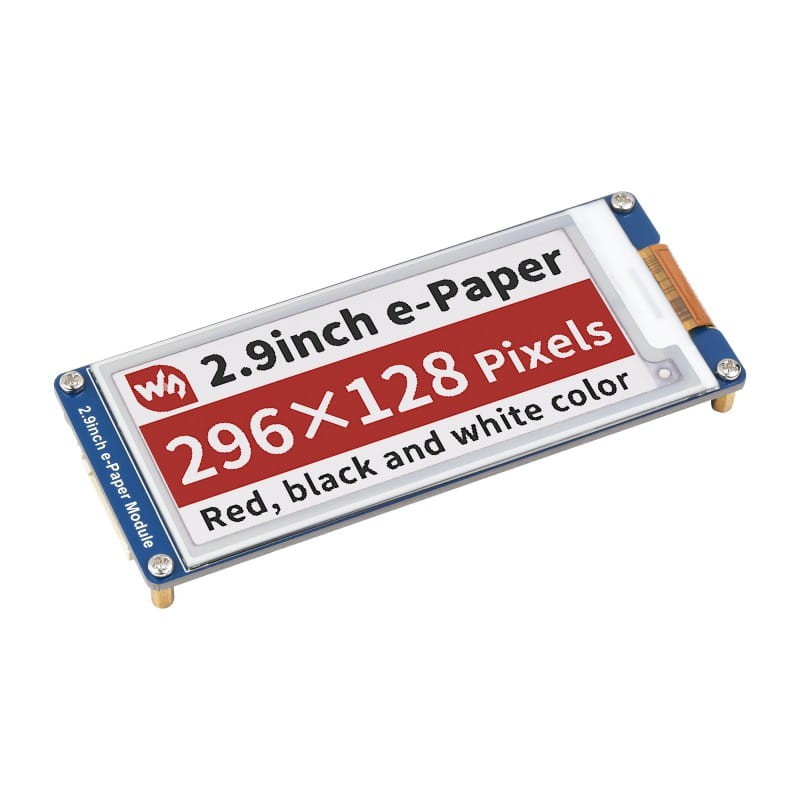

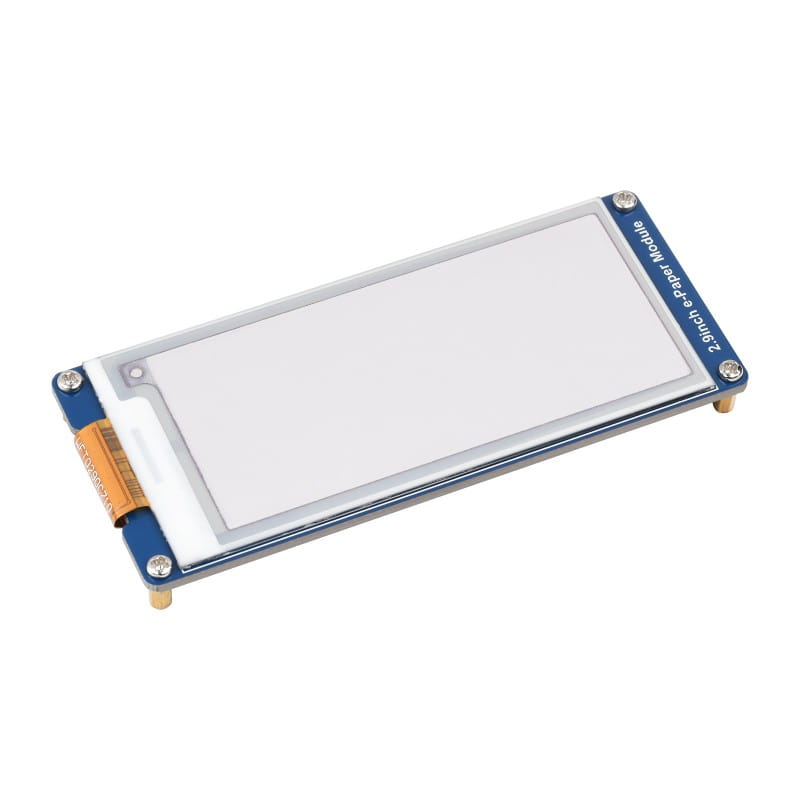

2,9palcový E-Paper E-Ink zobrazovací modul (B) – 296×128, Červená / Černá / Bílá, SPI
2,9palcový e-Paper modul (B) – vyznačuje se nízkou spotřebou energie, širokým pozorovacím úhlem a zobrazením připomínajícím papír, které nevyžaduje napájení k udržení obrazu. Ideální pro cenovky, štítky na regálech, průmyslové indikátory a mnoho dalších aplikací.
Klíčové vlastnosti:
- Bez podsvícení, uchovává zobrazený obsah po dlouhou dobu i po odpojení napájení
- Ultra nízká spotřeba energie, energie je potřeba hlavně k obnovení obrazovky
- Rozhraní SPI, umožňující spolupráci s vývojovými deskami jako Raspberry Pi, Jetson Nano, Arduino, STM32 atd.
- Vestavěný převodník napětí, kompatibilní s mikrokontroléry pracujícími na napětí 3,3V / 5V
- Dodáváno s kompletními vývojovými zdroji a manuálem (příklady pro Raspberry Pi/Jetson Nano/Arduino/STM32)
Výhody technologie E-Ink
E-Paper displeje využívají technologii elektroforetických mikrokapslí. Princip fungování spočívá v tom, že nabité částice suspendované v průhledné tekutině se pohybují ke stranám mikrokapsle pod vlivem přiloženého elektrického pole. Tím se mikrokapsle stává viditelnou odrážením okolního světla, podobně jako tradiční tištěný papír. E-Paper displej jasně zobrazuje obrázky a text ve světle lampy nebo přirozeném světle, nevyžaduje podsvícení a nabízí pozorovací úhel dosahující téměř 180°. Díky efektu připomínajícímu papír se často používá v elektronických čtečkách.

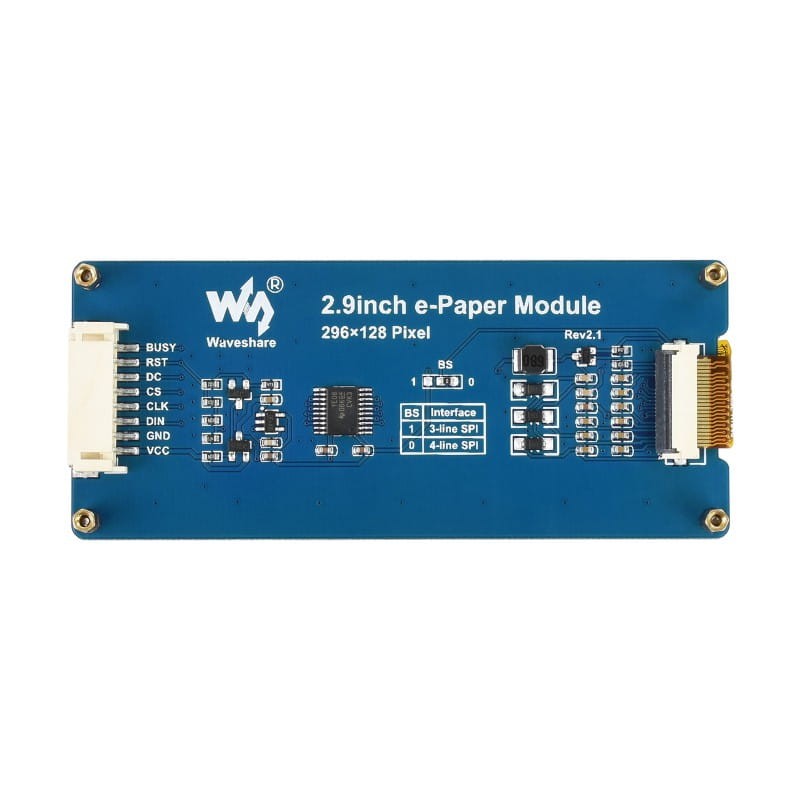

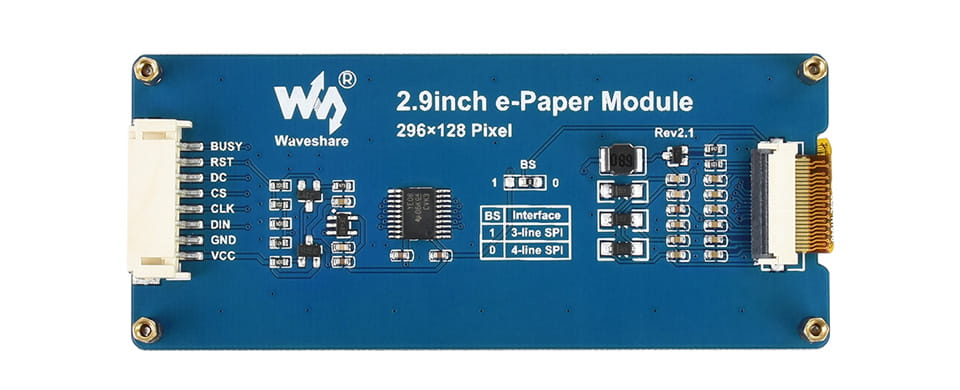

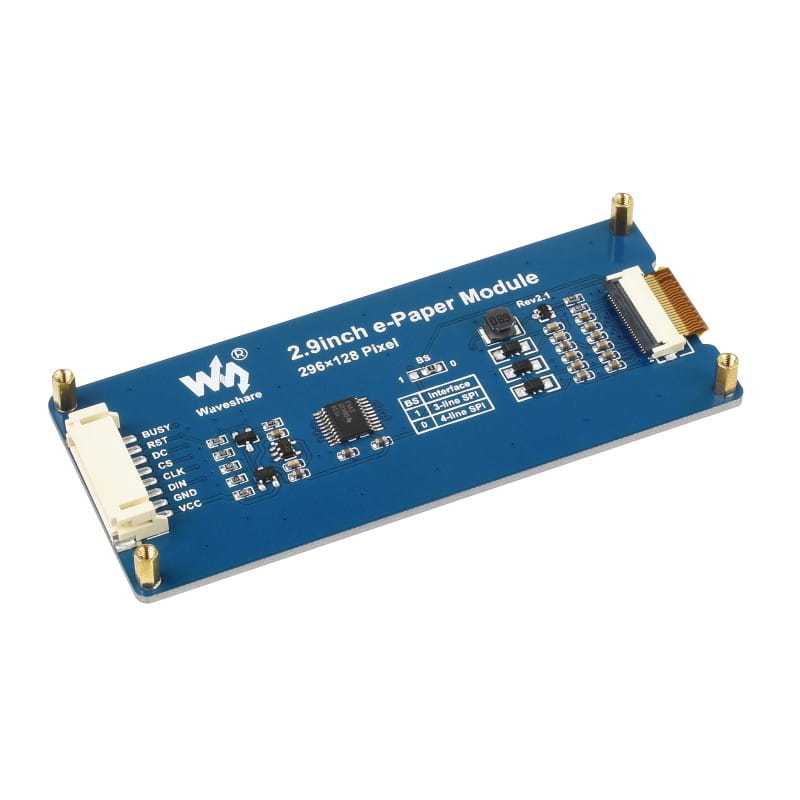

Vestavěné řídicí rozhraní SPI
Umožňuje snadné připojení k populárním řídicím deskám.
| PIN | Popis |
|---|---|
| VCC | Napájení (3.3V/5V) |
| GND | Zem (GND) |
| DIN | MOSI pin SPI rozhraní |
| CLK | SCK pin SPI rozhraní |
| CS | Výběr čipu SPI (aktivní v nízké úrovni) |
| DC | Výběr Data/Příkaz (vysoká úroveň pro data, nízká pro příkazy) |
| RST | Externí reset (aktivní v nízké úrovni) |
| BUSY | Výstup stavu zaneprázdnění (aktivní v nízké úrovni) |

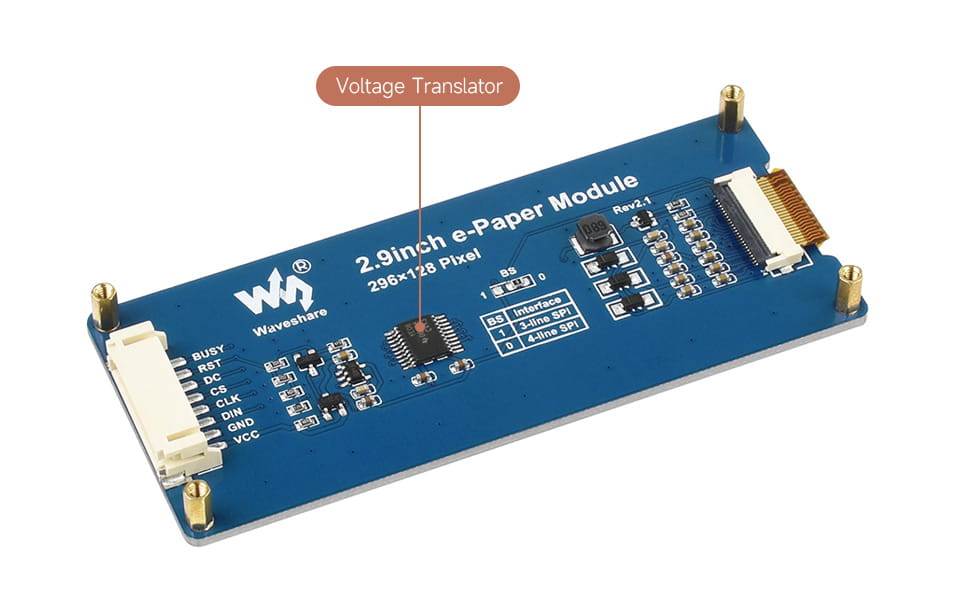

Vestavěný převodník napětí
Zajišťuje kompatibilitu s mikrokontroléry pracujícími s logikou 3,3V i 5V.

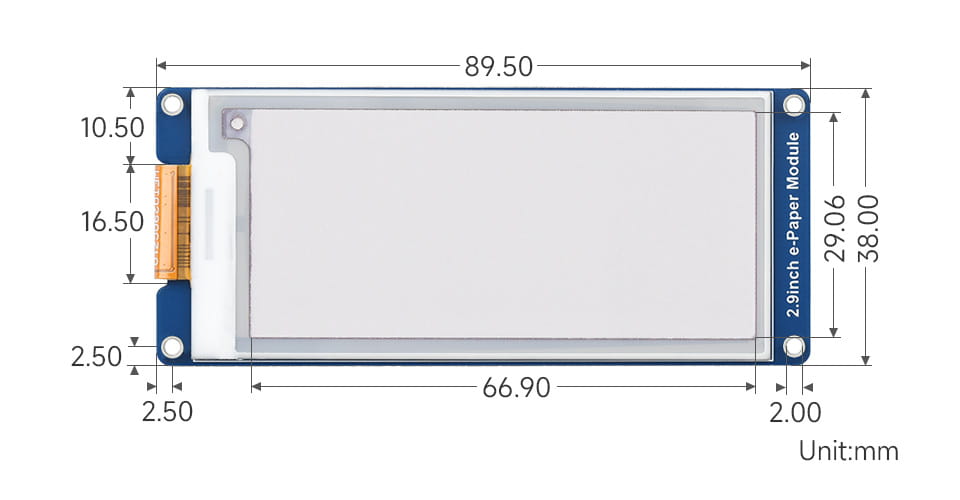

Vnější rozměry
Technická specifikace:
- Provozní napětí: 3.3V/5V
- Rozhraní: 3vodičové SPI, 4vodičové SPI
- Vnější rozměry modulu: 89.5 × 38 mm
- Velikost displeje (aktivní plocha): 66.90 × 29.06 mm
- Velikost bodu: 0.227 × 0.226 mm
- Rozlišení: 296 × 128 pixelů
- Barvy zobrazení: červená, černá, bílá
- Úrovně šedé: 2
- Doba plného obnovení: 15 s
- Spotřeba energie při obnovování: 30 mW (typicky)
- Spotřeba energie v pohotovostním režimu:
- Pozorovací úhel: >170°
- Hmotnost: 0.057 kg

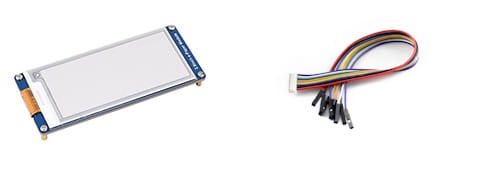

Obsah balení
- 2,9palcový E-Paper modul (B) x1
- Kabel PH2.0 8Pin, délka 20cm x1
Wiki: https://www.waveshare.com/wiki/2.9inch_e-Paper_Module_(B)
