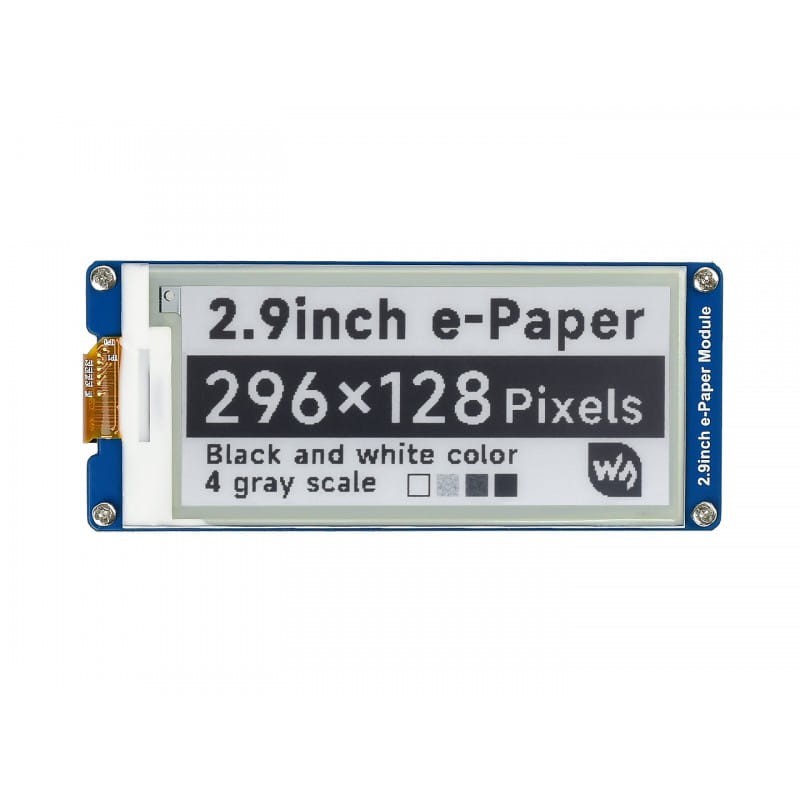

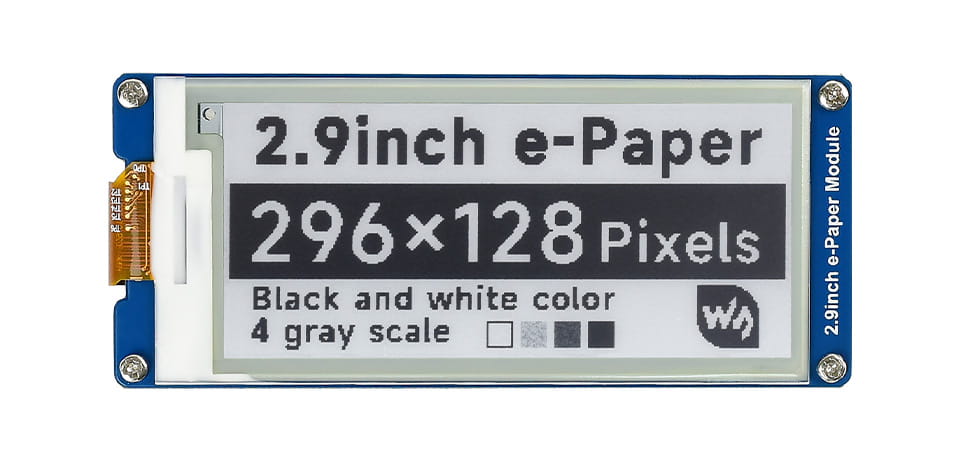

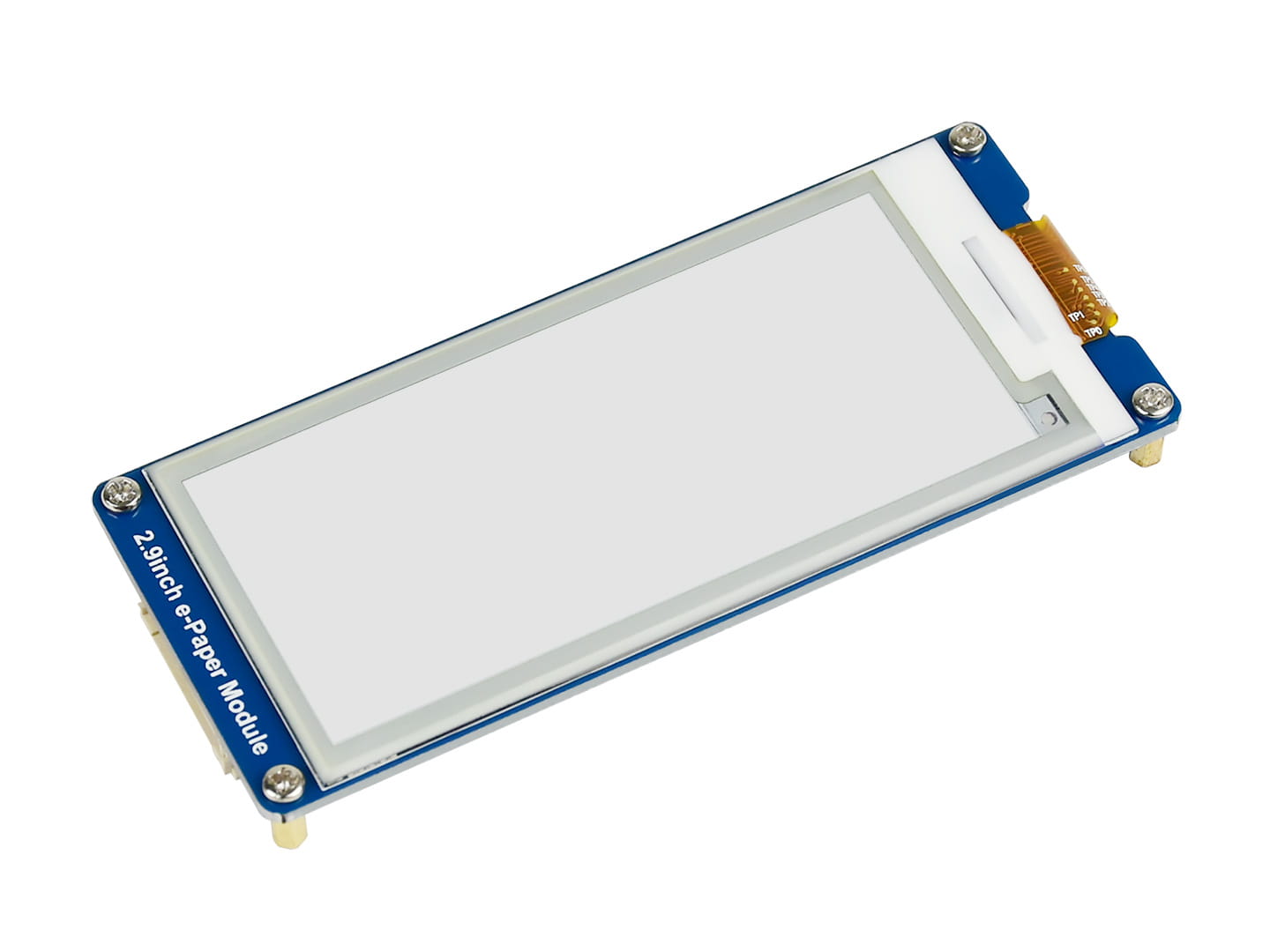

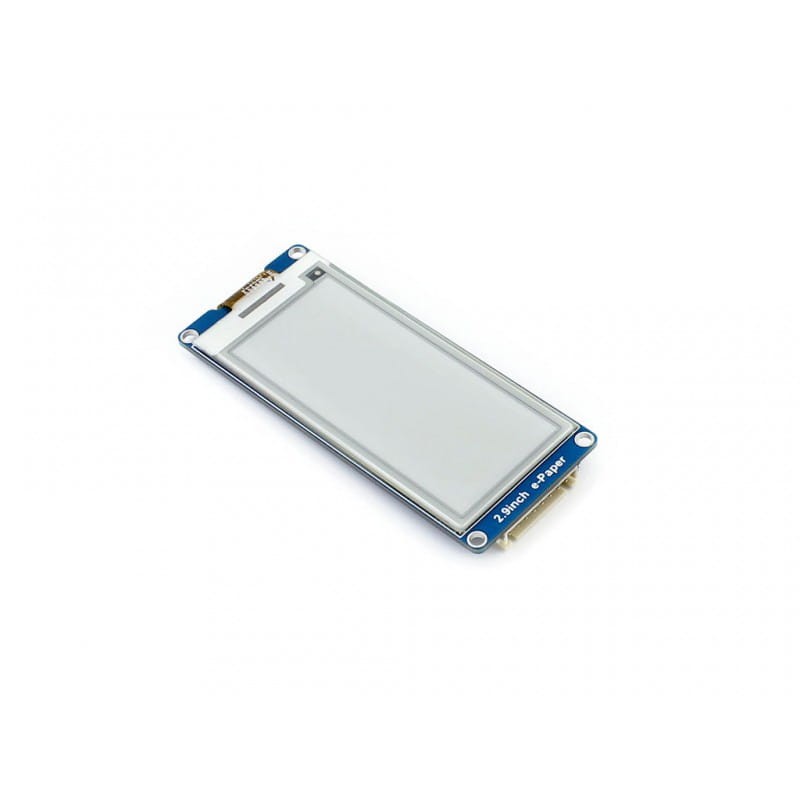

2,9palcový E-Ink zobrazovací modul - 296x128, SPI, Černo-Bílý
2,9palcový E-Ink zobrazovací modul s rozlišením 296x128 pixelů. Vybaven vestavěným ovladačem, komunikuje pomocí rozhraní SPI. Vyznačuje se ultra nízkou spotřebou energie a uchovává zobrazený obraz i po odpojení napájení, což z něj činí ideální řešení pro aplikace vyžadující úsporu energie.
Klíčové vlastnosti:
- Není nutné podsvícení, displej uchovává poslední obraz i po odpojení napájení
- Ultra nízká spotřeba energie, napájení je nutné pouze při změně obrazu
- Rozlišení: 296 × 128 pixelů
- Barva zobrazení: černé pixely, bílé pozadí
- Rozhraní SPI, umožňující snadné připojení k deskám jako Raspberry Pi, Arduino, Nucleo, STM32 atd.
- Dostupné příklady použití a knihovny pro Raspberry Pi, Arduino, STM32

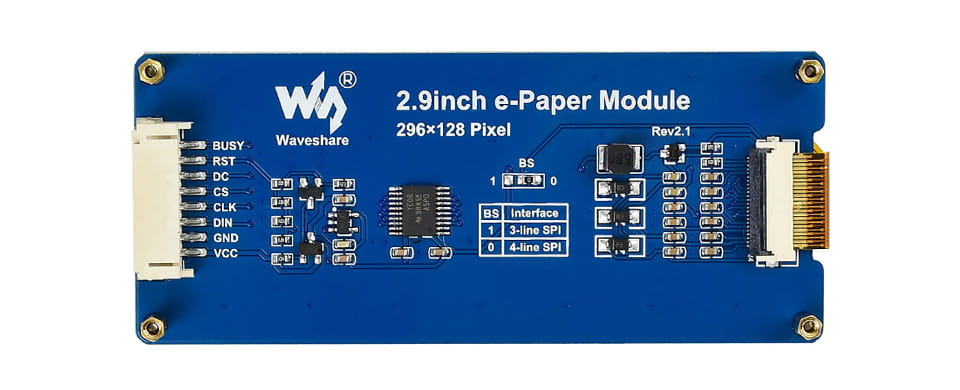

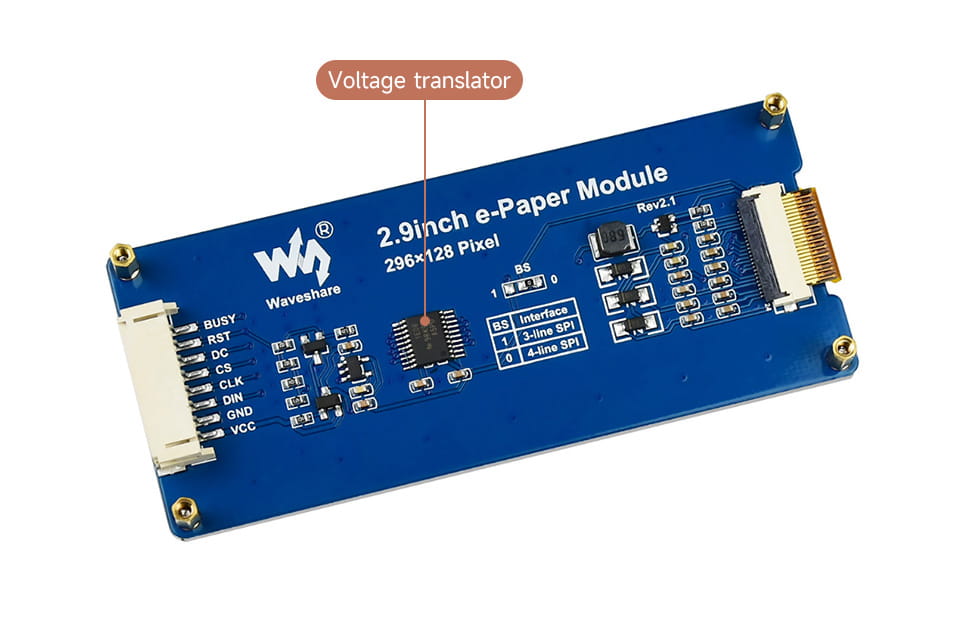

Rozhraní SPI a Popis Vývodů
Modul komunikuje pomocí rozhraní SPI. Níže je uveden popis vývodů:
| PIN | POPIS |
|---|---|
| VCC | Napájení (3.3V) |
| GND | Zem (GND) |
| DIN | MOSI pin SPI rozhraní |
| CLK | SCK pin SPI rozhraní |
| CS | Výběr čipu SPI (aktivní v nízké úrovni) |
| DC | Výběr Data/Příkaz (vysoká úroveň pro data, nízká pro příkazy) |
| RST | Externí reset (aktivní v nízké úrovni) |
| BUSY | Výstup stavu zaneprázdnění (aktivní ve vysoké úrovni) |

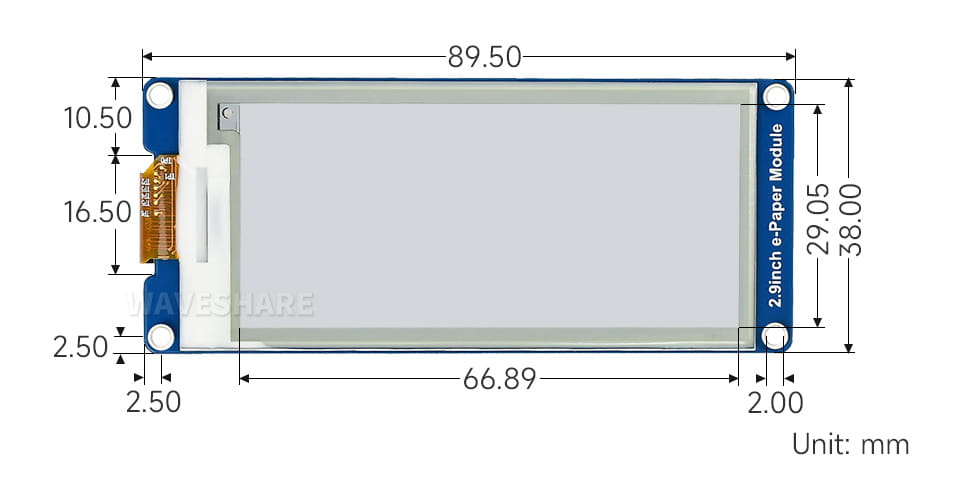

Vnější rozměry
Přesné rozměry modulu usnadňují integraci do projektu.
Technická specifikace:
- Napájecí napětí: 3.3V
- Rozhraní: 3vodičové SPI, 4vodičové SPI
- Vnější rozměry: 89.5 mm × 38 mm
- Rozměry displeje (aktivní plocha): 66.89 mm × 29.05 mm
- Velikost bodu: 0.138 × 0.138 mm
- Rozlišení: 296 × 128 pixelů
- Barva zobrazení: černé pixely, bílé pozadí
- Úrovně šedé: 2
- Spotřeba energie při obnovování: 26.4 mW (typicky)
- Spotřeba energie v pohotovostním režimu:
- Pozorovací úhel: >170°

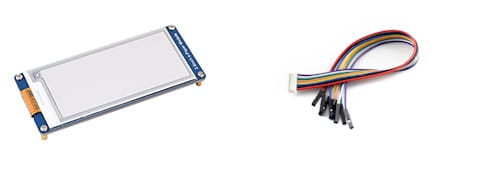

Obsah balení
- 2,9palcový E-Ink displej, černo-bílý x1

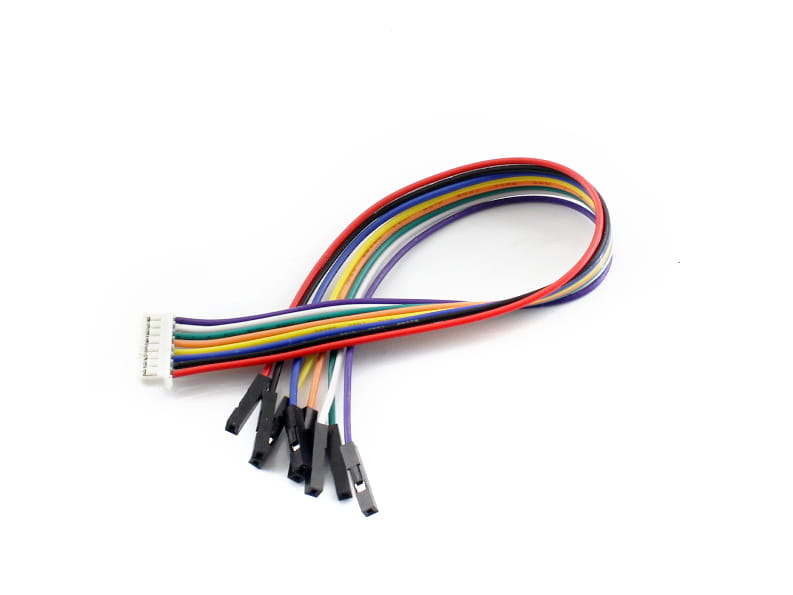

- Propojovací kabely x1
Wiki: 2.9inch_e-Paper_Module
