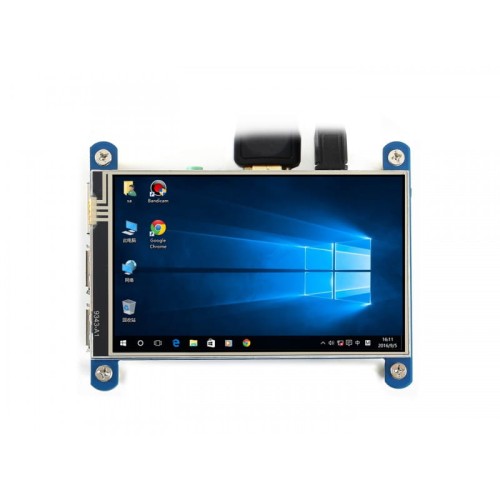

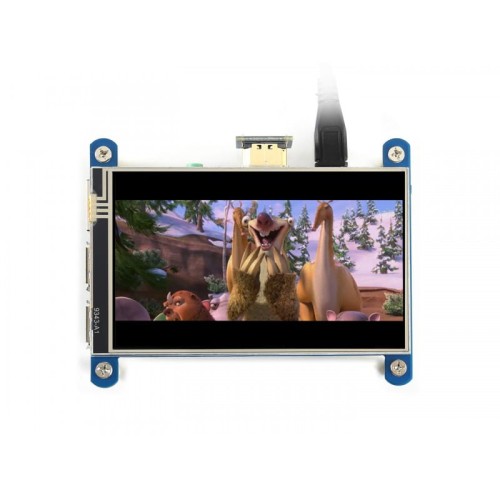

4" displej IPS 480×800 HDMI s dotykovým panelem
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable
Dedikovaný displej pro Raspberry Pi se 4" obrazovkou IPS a odporovým dotykovým panelem.

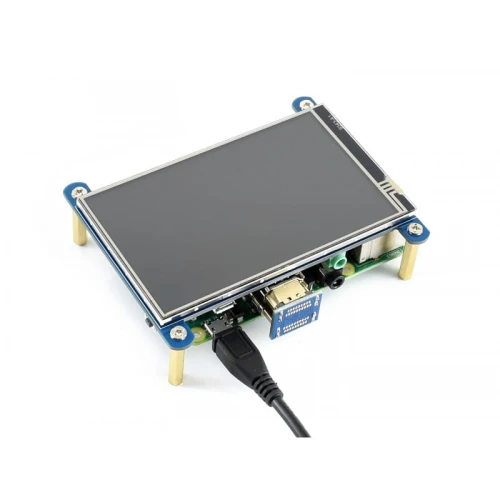

.Modul displeje je vyroben jako překryvný modul, který se zapojuje přímo do zásuvky GPIO počítače Raspberry Pi.
Obraz na displej z počítače Raspberry Pi se přenáší prostřednictvím rozhraní HDMI, porty GPIO počítače Raspberry Pi se používají k napájení displeje a ovládání dotykového panelu prostřednictvím sběrnice SPI.
Specifikace 4palcového LCD displeje HDMI (H):
.- Typ zobrazení: 4" RGB IPS 480x800 pixelů
- Zobrazovací rozhraní: HDMI
- Dotykový panel: odporový
- Podpora dotykového ovládání: SPI .
- Kompatibilní s jakoukoli verzí Raspberry Pi (pro Rpi1 a Rpi Zero je nutný další kabel) .

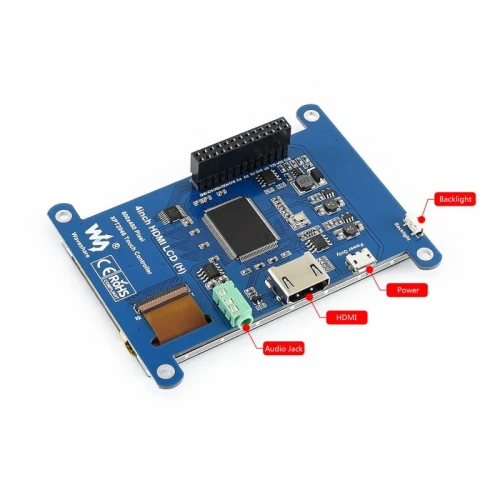

- 3,5mm jack, slouží pro zvukový výstup HDMI
- Podsvícení displeje lze vypnout přepínačem .
- Displej může pracovat i s počítačem se systémem Windows - dotykový panel pak nefunguje .

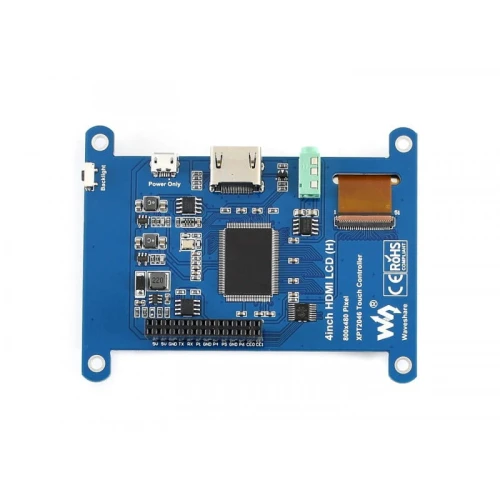

Popis zobrazení GPIO:
.| PIN NO. | .SYMBOL | .POPIS | .
|---|---|---|
| 1, 17 | .3,3 V | .Napájecí zdroj, vstup 3,3 V | .
| 2, 4 | 5V | .Přídavné napájení, vstup 5 V | .
| 3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24 | NC | .Nepoužívá se | .
| 6, 9, 14, 20, 25 | GND | .Mass | .
| 19 | .TP_SI | .SPI, zadávání dat pomocí touchpadu |
| 21 | TP_SO | .Výstup dat z touchpadu SPI |
| 22 | TP_IRQ | .Výstup IRQ, nízký stav, když panel detekuje dotyk | .
| 23 | .TP_SCK | .SPI, hodinový signál sběrnice SPI | .
| 26 | .TP_CS | .CS vstup, ovladač dotykového panelu | .
