7" 720×1280 HMI All-in-One Dotykový Displej pro Raspberry Pi 5 2× HDMI 4K Hliníkové Pouzdro
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable
7palcový průmyslový HMI displej All-in-one pro Raspberry Pi 4/5 - 720x1280, duální 4K HDMI
Kompletní řešení HMI (Human-Machine Interface) integrující 7palcový dotykový displej DSI s Raspberry Pi 4 nebo 5 v jednom pevném pouzdře z hliníkové slitiny. Modul nabízí duální výstup HDMI 4K, 10bodový kapacitní dotyk a vysoce kvalitní IPS panel s technologií optického lepení (Optical Bonding). Díky pasivnímu chlazení, flexibilním možnostem napájení a montáži VESA je to ideální platforma pro průmyslové aplikace, vestavěné systémy a pokročilé DIY projekty.
Klíčové vlastnosti:
- 7palcový dotykový displej DSI s 10bodovým kapacitním dotykem
- IPS panel s hardwarovým rozlišením 720×1280 pixelů
- Konstrukce all-in-one pro montáž Raspberry Pi 4 nebo 5 uvnitř pouzdra
- Duální výstup displeje HDMI 4Kp60 pro připojení dalších monitorů
- Technologie optického lepení (Optical Bonding) pro jasnější obraz a snížení odlesků
- Tvrzené sklo 6H s povrchovou úpravou proti otiskům prstů (AF)
- Rozhraní DSI zajišťující obnovovací frekvenci až 60Hz
- Podpora systému Raspberry Pi OS (Bookworm) bez dalších ovladačů
- Pouzdro z hliníkové slitiny s účinným pasivním chlazením
- Dvě metody napájení: přes port USB-C nebo šroubovou svorku
- Kompatibilita se standardem montáže VESA
Příklad montáže Raspberry Pi 4 a Raspberry Pi 5
Sada obsahuje specializované příslušenství pro snadnou montáž obou verzí Raspberry Pi.
10bodový dotyk a kvalita obrazu
Panel podporuje až 10 dotykových bodů a je chráněn tvrzeným sklem 6H s povrchovou úpravou proti otiskům prstů. Technologie optického lepení eliminuje vzduchovou mezeru mezi dotykovým panelem a displejem, což vede k lepší kvalitě obrazu a odolnosti proti prachu.
Vynikající pasivní chlazení
Celokovové pouzdro funguje jako chladič, efektivně odvádí teplo z Raspberry Pi bez použití ventilátorů, což zajišťuje tichý a spolehlivý provoz.
Dvě metody napájení
Zařízení může být napájeno standardním portem USB Type-C nebo průmyslovou šroubovou svorkou, což poskytuje flexibilitu pro různé aplikace.

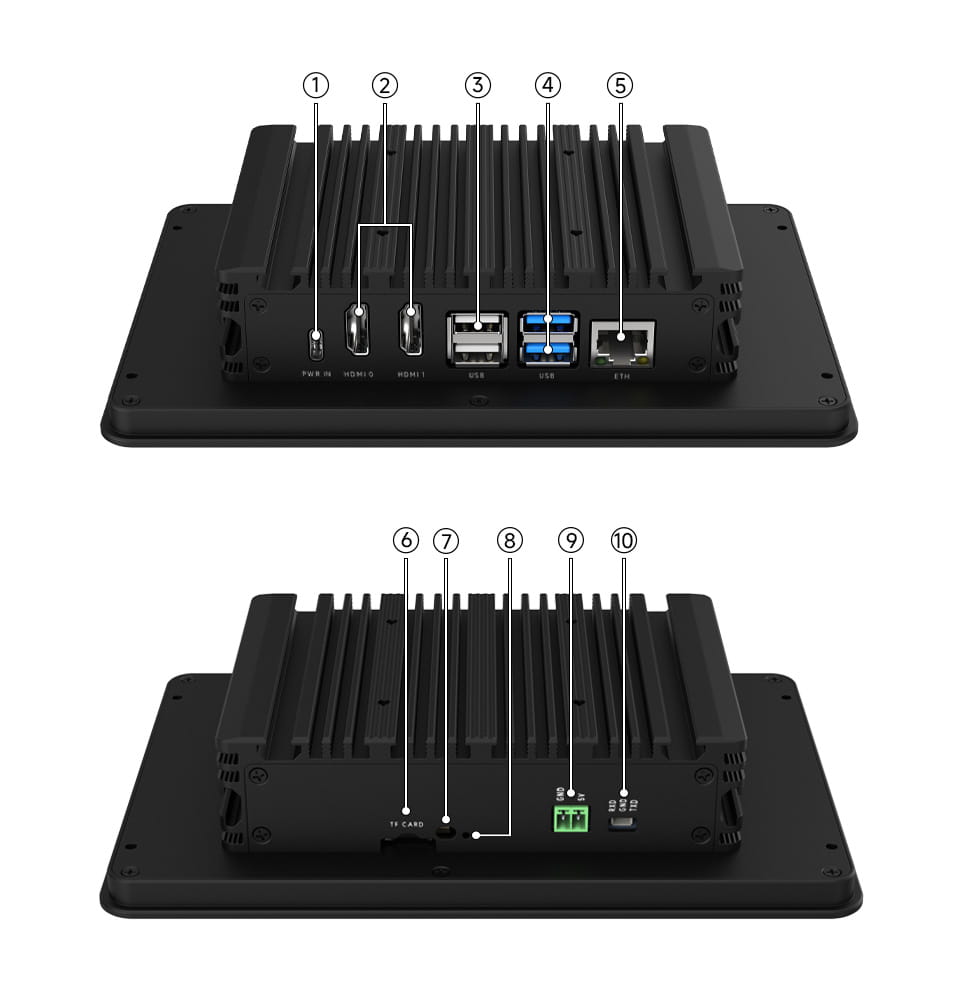

Popis konektorů
- Napájecí port 5V Type-C
- Standardní rozhraní HDMI x 2
- Port USB2.0 x 2
- Port USB3.0 x 2
- Konektor Gigabit Ethernet
- Slot pro kartu TF
- Tlačítko napájení
- Indikátor napájení
- Šroubová svorka napájení 5V (rozteč 3.81mm)
- Sériový port pro ladění
Rozměry
Technická specifikace:
- Úhlopříčka: 7 palců
- Rozlišení: 720 × 1280 pixelů
- Rozhraní displeje: DSI
- Panel displeje: IPS
- Pozorovací úhel: 178°
- Video výstupy: 2x HDMI (4Kp60)
- Typ dotyku: Kapacitní, 10bodový
- Dotykový panel: Tvrzené sklo 6H, optické lepení, AF úprava
- Pouzdro: Hliníková slitina
- Chlazení: Pasivní
- Napájení: USB-C nebo šroubová svorka (5V)
- Montáž: Vestavěná, VESA
- Kompatibilita: Raspberry Pi 4, Raspberry Pi 5
Obsah balení
- 7palcový dotykový displej (RPI-HMI-7A) × 1
- Montážní spony (4 ks) × 1
- Sada šroubků × 1
- Teplovodivá podložka 5W × 1
- Sada příslušenství pro Pi5:
- Boční panel pro Pi5 × 1
- Hliníkový chladič × 1
- Silikonové tlačítko × 1
- Sada příslušenství pro Pi4:
- Boční panel pro Pi4 × 1
- Měděný chladič × 1
- Kabel Pi5-Display-Cable ~200mm × 1
- Kabel 22PIN FFC (2KS) ~200mm × 1
Wiki: https://www.waveshare.com/wiki/RPI-HMI-7A
