Vývojový modul ESP32-P4-WIFI6 s dotykovým displejem 7" HMI
HMI modul založený na výkonném mikrokontroléru ESP32-P4 (RISC-V) s 7palcovým kapacitním dotykovým IPS displejem s rozlišením 720 × 1280. Deska je plně integrovaným řešením – disponuje vestavěnou přední kamerou 5MP, komunikačním modulem Wi-Fi 6 a BLE 5, a také duálními mikrofony a audio obvodem.
Hlavní vlastnosti:
- Výkonný mikrokontrolér ESP32-P4 s architekturou RISC-V 32-bit.
- IPS displej 7" (720 × 1280) s panelem z tvrzeného skla a přesným 10-bodovým dotykem.
- Vestavěná přední kamera 5MP (OV5647).
- Wi-Fi 6 a Bluetooth 5 (LE) díky vestavěnému modulu ESP32-C6.
- Integrovaný audio obvod s duálním mikrofonem (hardwarová redukce ozvěny) a podporou externího reproduktoru.
- Vestavěná paměť: 32MB PSRAM integrované v čipu a dodatečných 32MB Nor Flash na desce.
- Rozsáhlá periferní rozhraní: USB 2.0 OTG HS, slot pro microSD (TF) karty, konektory MIPI-CSI.
- Pokročilé bezpečnostní funkce: Secure Boot, šifrování Flash, TRNG a hardwarové kryptografické akcelerátory.

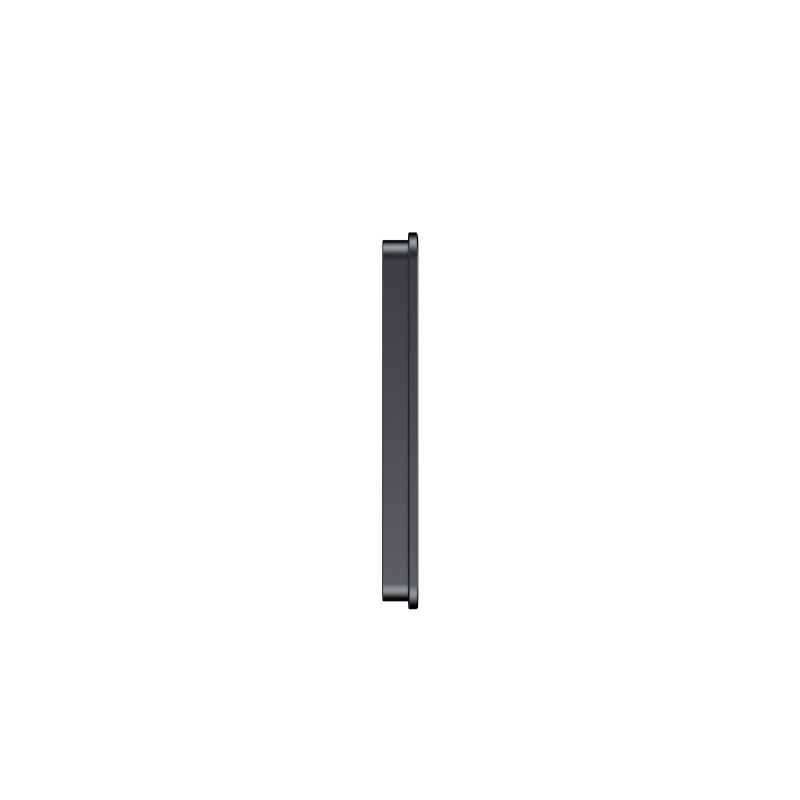

- Odolný kovový zadní kryt usnadňující odvod tepla a montáž.
Integrovaná přední kamera 5MP
Modul je vybaven vysoce kvalitním senzorem OV5647 (1/4 palce) s úhlem záběru 72.9°, umístěným v přední části rámečku. Umožňuje pořizování statických snímků v rozlišení až 2592 × 1944 pixelů a nahrávání videa (mimo jiné 1920 × 1080p @ 30fps). Představuje vynikající základ pro projekty spojené s videotelefony, rozpoznáváním obličejů nebo monitorováním.
Rozsáhlá audio cesta a vynikající chlazení
Na desce se nachází pokročilý audio kodek ES8311 propojený s dedikovaným obvodem pro redukci ozvěny ES7210. Společně s modulem duálních mikrofonů deska zaručuje vysokou kvalitu zaznamenávaného zvuku a efektivní potlačení okolního hluku. Celá elektronika je kryta solidním, plně kovovým pouzdrem, které funguje jako velký chladič a zajišťuje stabilní provoz i při intenzivním vytížení procesoru P4.
Rozmístění prvků na desce
- Jádro ESP32-P4: integrovaný ESP32-P4NRW32 a 32MB paměti Nor Flash
- Modul ESP32-C6-MINI-1U-H8: protokol rozhraní SDIO, rozšiřující komunikaci o Wi-Fi 6 / Bluetooth 5 (LE)
- Rozhraní MIPI CSI: konektor 15PIN (rozteč 1.0mm) pro připojení kamery MIPI (2-lane)
- Pájecí plošky 4PIN (rozteč 2.54mm): pro nahrávání softwaru modulu ESP32-C6
- Konektor reproduktoru: rozteč 1.25mm, 2PIN
- Konektor dotykového panelu
- Konektor displeje DSI
- Obvod audio kodeku ES8311: obvod s nízkou spotřebou pro kódování a dekódování audia
- Obvod redukce ozvěny ES7210: obvod s algoritmem redukce ozvěny, zlepšující přesnost záznamu zvuku
- Slot pro TF (microSD) karty: protokol rozhraní SDIO 3.0
- Konektor baterie (Batt): JST 1.25mm, 2PIN
- Rozhraní pro přenos signálů Board-to-Board: pro páskový kabel FPC 16PIN (rozteč 0.5mm)
- Rozhraní napájení a uzemnění Board-to-Board: pro kabel adaptéru 4PIN (rozteč 1.25mm)
- Vestavěné mikrofony: matice dvou mikrofonů
- Port USB TO UART (Type-C): pro napájení, programování a ladění
- Port USB OTG (Type-C): podpora rozhraní USB OTG 2.0 High Speed
- Vypínač napájení ON/OFF
- Tlačítko BOOT: stiskněte během zapnutí napájení nebo resetování pro vstup do režimu nahrávání softwaru
- Tlačítko RESET
- Dvoubarevný indikátor PWR & Charge: indikátor napájení a nabíjení baterie
- Konektor 40PIN
Vývody PIN a rozměry
Technická specifikace
- Úhlopříčka obrazovky: 7 palců (IPS)
- Rozlišení: 720 × 1280 pixelů
- Jas: 450 cd/m²
- Úhel pohledu: 170°
- Řadič matice: ILI9881C
- Řadič dotyku: GT9271 (10-bodový)
- Provozní teplota: 0°C ~ 60°C
- Senzor kamery: OV5647 (CMOS 1/4")
- Rozlišení kamery: 5MP
- Clona / Ohnisková vzdálenost: F2.4 / 3.89 mm
- Úhel záběru (FOV): 72.9°
- Zkreslení: < 1.5%
- Rozsah hloubky ostrosti (DOF): 20 cm ~ ∞
- Rozlišení videa: do 1080p @ 30 fps
Obsah sady
- Modul ESP32-P4-WIFI6-Touch-LCD-7 x1
- Sada montážních prvků (4 kusy svorek) x1
- Sada šroubků x1
- Napájecí kabel 2PIN (~80 mm) x1
