A7600E Cat-1/GSM/GPRS HAT - LTE/GSM/GPRS modul pro Raspberry Pi
.Modul LTE Cat-1/GSM/GPRS je založen na čipu A7600E, který kombinuje komunikaci v rámci sítě 4G LTE Cat-1 i 2G (GSM a GPRS). Modul podporuje protokoly TCP/IP, HTTP(s), MQTT(s), FTP(s) a SSL, což umožňuje provoz v rámci cloudové komunikace, a podporuje telefonní hovory, přenos SMS, funkci Dial-up a polohování LBS. Modul se ovládá pomocí konektoru USB nebo 40pinového konektoru a sady příkazů AT. Deska je vybavena dvěma konektory microUSB, zvukovým konektorem, anténním konektorem, slotem pro kartu microSD a SIM kartu, 40pinovým konektorem kompatibilním s Raspberry Pi a Jetson Nano a komunikačním konektorem pro Arduino a STM32. To vše dává dohromady mimořádně univerzální desku s malými rozměry, která se uzavírá do obrysu RPi - overlay.
Specifikace
- Šířka frekvenčního pásma: .
- LTE Cat-1: LTE-FDD: B1/B3/B5/B7/B8/B20, LTE-TDD: B38/B40/B41
- 2G GSM/GPRS/EDGE: 900/1800 MHz .
- Přenos SMS: MT, MO, CB, Text, PDU
- Podporuje protokoly TCP/IP, HTTP(s), MQTT(s), FTP(s) a SSL .
- Podporuje vytáčené, telefonické připojení .
- Podporuje polohování základnové stanice LBS .
- Funkce TTS (Text To Speech), texty v čínštině a angličtině
- Vestavěné rozhraní USB pro příkazy AT .
- Vestavěný 3,5mm audio konektor
- Vestavěný převodník USB na UART pro sériové ladění nebo přístup k Raspberry Pi .
- Slot pro kartu SIM, podporuje karty SIM 1,8 V/3 V .
- Slot pro kartu microSD
- 2 x LED
- Vestavěný převodník úrovně napětí 3,3 V nebo 5 V (konfigurovatelné pomocí jumperu)
- Rychlost přenosu: 300b/s až 4 Mb/s (výchozí: 115200b/s)
- Podpora a příklady pro Raspberry Pi, Jetson Nano, Arduino, STM32
- Napájení: 3,3 V, 5 V .
- Rozměry: 56 x 65 mm

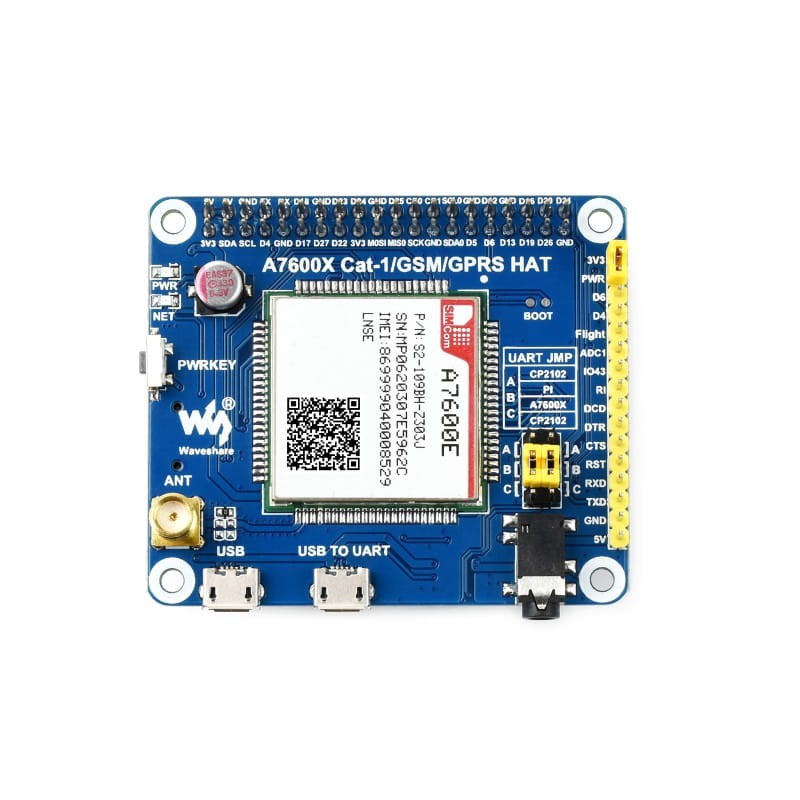

Popis modulu:
- 1. Modul A7600E .
- 2. převodník USB - UART .
- 3. zvukový dekodér NAU8810 .
- 4. Převodník úrovně napětí .
- 5. napájecí modul MP2128DT .
- 6. napájecí modul MP1482 .
- 7. 40pinový konektor .
- 8. Konektor pro komunikaci s A7600E .
- 9. slot pro SIM .
- 10. slot microSD .
- 11. 3,5mm jack konektor .
- 12. Komunikační konektor USB .
- 13. Konektor pro ladění USB - UART .
- 14. anténní konektor .
- 15. Vypínač napájení .
- 16. Síťová indikace LED .
- 17. Výkonová signalizace .
- 18. Přepínač UART .
- 19. Napájecí propojka .
- 20. propojka pro výběr režimu .
- 21. Propojka pro výběr provozního napětí .
- 22. Podložky konektoru USB .
- 23. Podložky BOOT .
.
Definice kolíků:
Podpora volání a SMS:
.
Cloudová komunikace:
Rozměry:
Připojení:
Mikrokontroléry zobrazené na obrázku nejsou součástí sady a je nutné je zakoupit samostatně!
Sada obsahuje:
- A7600E Cat-1/GSM/GPRS HAT modul x1 .
- Kabel microUSB x1 .
- Antenna x1 .
- Sada šroubů x1 .
Wiki: A7600E_Cat-1/GSM/GPRS_HAT
