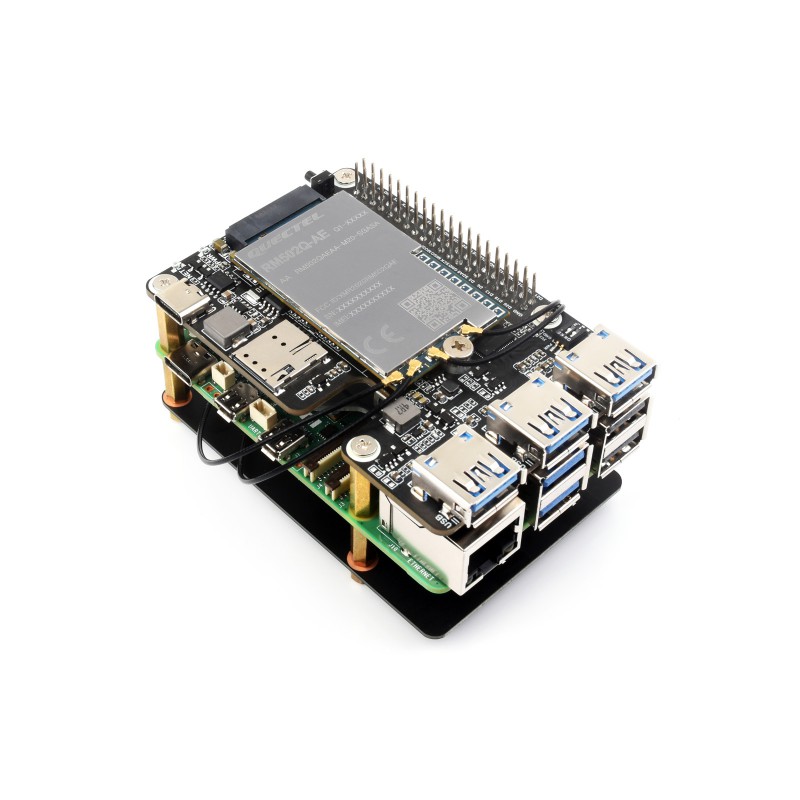

Adaptér PCIe na M.2 4G/5G a USB 3.2 HAT+ pro Raspberry Pi 5
Rozšiřující modul HAT+ pro Raspberry Pi 5, který přidává podporu pro 4G/5G modemy ve standardu M.2 a rozšiřuje počet USB portů o 3 vysokorychlostní konektory USB 3.2 Gen1. Je vybaven slotem pro kartu NANO-SIM, čipem pro monitorování napájení a dedikovanou anténou, což z něj činí komplexní řešení pro projekty vyžadující rychlé mobilní připojení.
Klíčové vlastnosti:
- Navrženo pro Raspberry Pi 5, standard HAT+ s vestavěnou pamětí I2C EEPROM.
- Rozšiřuje o 3 vysokorychlostní porty USB 3.2 Gen1 pro připojení dalších periferií.
- Vestavěný slot M.2 (NGFF) Key B, podporuje 4G/5G moduly řady SIM7600XX-M.2, SIM82XX a RM5XX (kompatibilní s formáty 3042/3052).
- Port USB-C pro připojení k PC za účelem podpory 4G/5G sítě, ladění a aktualizace firmwaru, nebo jako vstup externího napájení.
- Vestavěný čip pro monitorování napájení pro měření napětí, proudu a výkonu v reálném čase.
- Slot pro kartu NANO-SIM.
- Tlačítko Reset, indikátory napájení a sítě pro snadné ladění a monitorování provozního stavu.
- Dodává se s dedikovanou anténou 5G-4IN1-PCB, s možností montáže nahoře nebo dole.
- Zachované ventilační a montážní otvory pro ventilátor, zajišťující lepší odvod tepla.
Navrženo pro Raspberry Pi 5 ve standardu HAT+
Vestavěné rozhraní PCIe pro přímé připojení k Raspberry Pi 5 pomocí 16PIN kabelu.
Více možností USB pro Raspberry Pi 5
Rozšiřuje rozhraní PCIe o 3 vysokorychlostní porty USB 3.2 Gen1, umožňující připojení většího počtu periferií.
Kompatibilita s moduly 4G/5G SIMCom/Quectel
Vestavěný slot M.2 (NGFF) Key B, testovaný s moduly řady SIM7600XX-M.2, SIM82XX a RM5XX, kompatibilní s formáty 3042/3052.
Podpora pro více operačních systémů
Podporuje systémy jako Raspberry Pi OS, Ubuntu, OpenWRT atd.
Součástí balení je anténa 5G-4IN1-PCB
Podporuje montáž nahoře i dole, snadná instalace, zajišťuje dobrý komunikační efekt.
Montáž dole
Montáž nahoře
Vestavěný čip pro monitorování napájení a EEPROM
Umožňuje monitorování napětí, proudu a výkonu modulu v reálném čase přes I2C.
Podporuje zápis ID HAT+ a informací o produktu, v souladu se standardem HAT+.
Ventilační otvory pro chlazení
Větší průtok vzduchu pro Pi5, rychlejší chladicí efekt, stabilnější provoz.
Popis desky
- VL805
Čip rozbočovače PCIe na USB 3.2 Gen1 - EEPROM
Pro zápis ID HAT a informací o produktu - INA219
Čip pro monitorování napájení - Rozhraní PCIe 16PIN
Pro připojení k rozhraní PCIe Raspberry Pi 5 - Slot M.2(NGFF) Key B
Kompatibilní s 4G/5G M.2 moduly ve formátech 3042/3052 - GPIO konektor Raspberry Pi
Pro připojení Raspberry Pi 5 - Rozšířené porty USB 3.2 Gen1
USB1~USB3
- Slot pro kartu Nano SIM
Pro instalaci karty Nano-SIM - Rozhraní Type-C
Pro podporu 4G/5G sítě přes Raspberry Pi nebo PC pomocí USB kabelu, aktualizace firmwaru nebo vstupu externího napájení - DIP přepínač
Pro přepínání ovládání zapnutí/vypnutí a resetování modulu pomocí pinů GPIO - Tlačítko Reset
Stisknutím se modul resetuje - Indikátor PWR
Indikátor napájení - Indikátor NET
Indikátor stavu sítě modulu
Rozložení pinů
Rozměry
Technické specifikace:
- Rozhraní PCIe: Připojení k Raspberry Pi 5 (16PIN kabel)
- Porty USB: 3 × USB 3.2 Gen1
- Slot M.2: Key B, kompatibilní s formáty 3042/3052
- Podporované moduly: Řady SIMCom/Quectel (např. SIM7600, SIM82XX, RM5XX)
- SIM karta: Slot NANO-SIM
- Monitorování napájení: Čip INA219 (I2C)
- Napájení: Přes GPIO Raspberry Pi nebo externí přes port USB-C
- Kompatibilita: Raspberry Pi 5
- Podporované systémy: Raspberry Pi OS, Ubuntu, OpenWRT
Obsah balení
- PCIe TO 4G/5G M.2 USB3.2 HAT+ ×1
- Anténa 5G-4IN1-PCB ×1
- Kabel 16P-Cable-40mm ×1
- Kabel IPEX1 na IPEX4 (~13cm) 4ks. ×1
- Sada šroubů
Poznámka: 4G/5G modul NENÍ součástí balení, je nutné jej zakoupit zvlášť dle potřeby.
Raspberry Pi zobrazené na obrázcích v popisu není součástí sady.
