Adaptér kamery pro Raspberry Pi CM3 / CM3 Lite / CM3+ / CM3+ Lite
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable
Rozšiřující deska určená pro Raspberry Pi, kompatibilní s CM3 / CM3 Lite / CM3+ / CM3+ Lite. Je vybaven třemi porty pro kameru a běžně používanými porty, jako jsou DSI a USB, další periferní rozhraní jsou podporována prostřednictvím konektoru FPC, a to vše v malém provedení.
Připojením k různým typům kamer a v kombinaci s přiloženou osvětlovací deskou můžete snadno a flexibilně vytvářet různé projekty stereovizního vidění na Raspberry Pi, jako je například paralaxa dvou očí, identifikace obličeje, detekce živých objektů, nahrávání VR videa atd.
.Specifikace:
- Kompatibilita s výpočetním modulem Raspberry Pi CM3 / CM3 Lite / CM3+ / CM3+ Lite
- Tři porty pro kamery, CAM0 - výchozí, CAM1/CAM3 volitelné přes port GPIO
- DSI port, pro připojení displejů .
- USB port, programování, přístup k RPi
- 36PIN GPIO port s adaptérem UART a adaptérem na standardní 40 PIN GPIO Raspberry Pi
- 24PIN port HDMI, s adaptérem .
- 10PIN GPIO/I2C pro připojení desky ICM20948 IMU illuminator
- RTC hodiny DS1307 se slotem pro baterii CR1220
- Kryt z plexiskla .
- Dostupné příklady ovládání .
Věnováno pro výpočetní modul Raspberry Pi

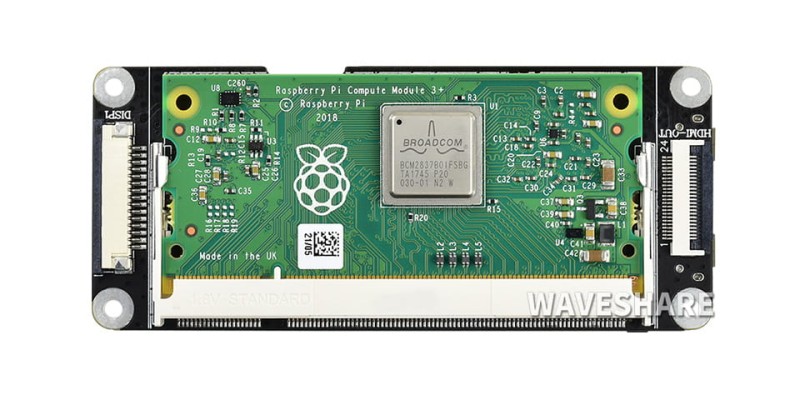

Výpočetní modul Raspberry Pi CM3 / CM3 Lite / CM3+ / CM3+ Lite
Připojení kamery
Výchozí port kamery CAM0, sekundární porty CAM1/CAM3 volitelné přes GPIO38
Provoz dvou kamer
Doporučuje se používat dvě stejné kamery
.
Práce s displeji LCD
Pomocí portu DSI je možné připojit displeje pro Raspberry Pi
.
Výstup HDMI
Adaptér pro stativ

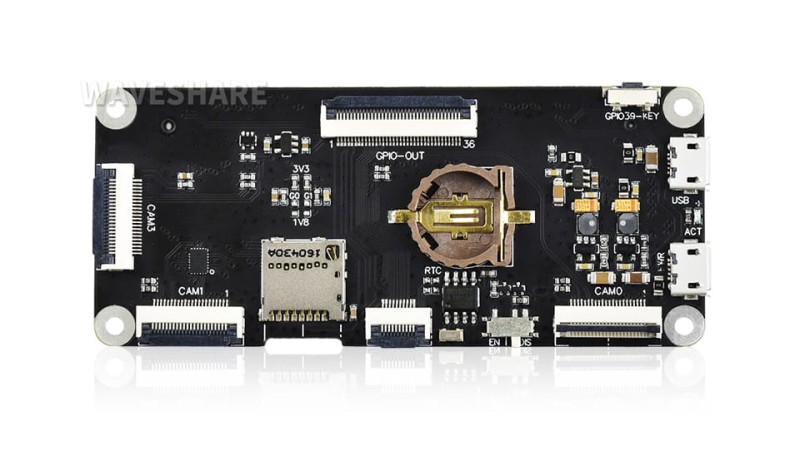

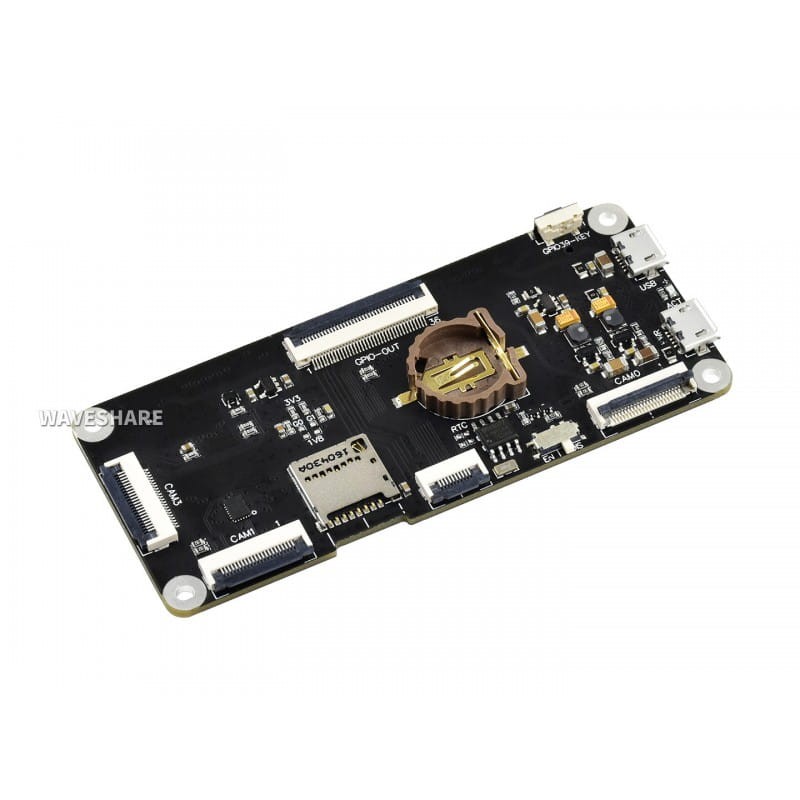

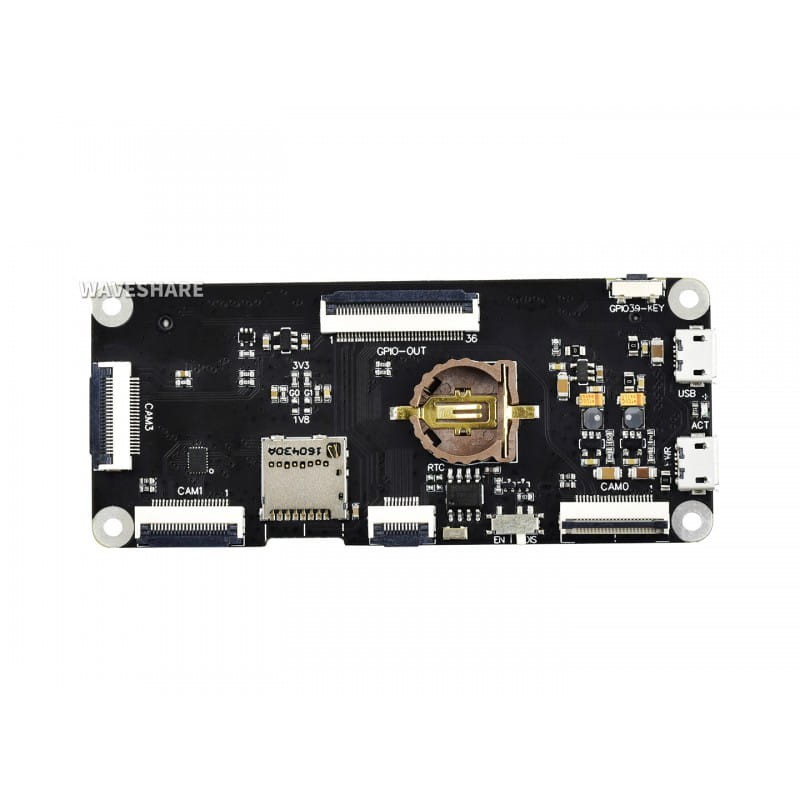

Popis disku

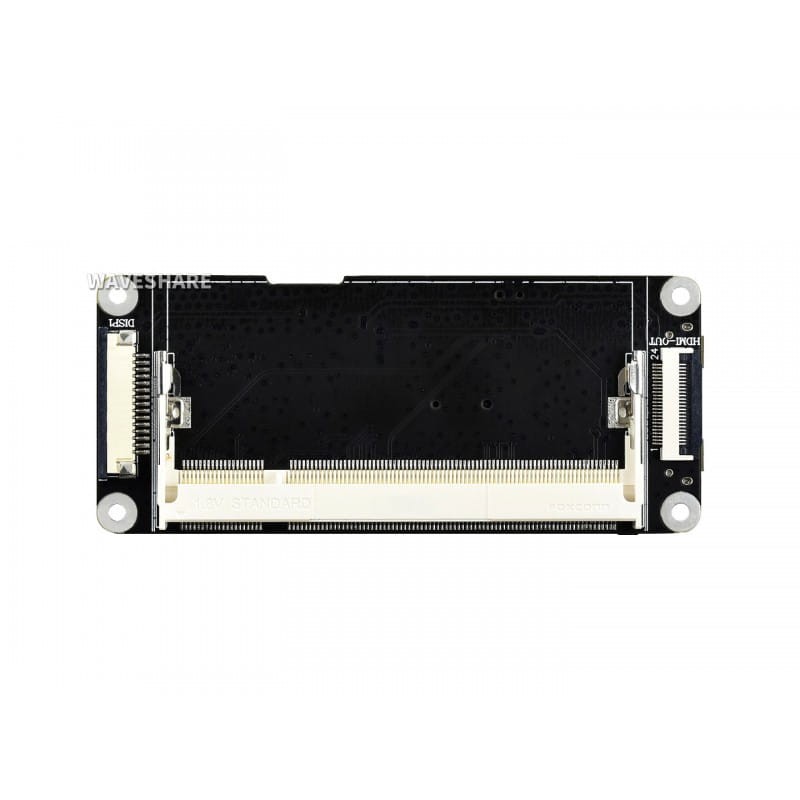

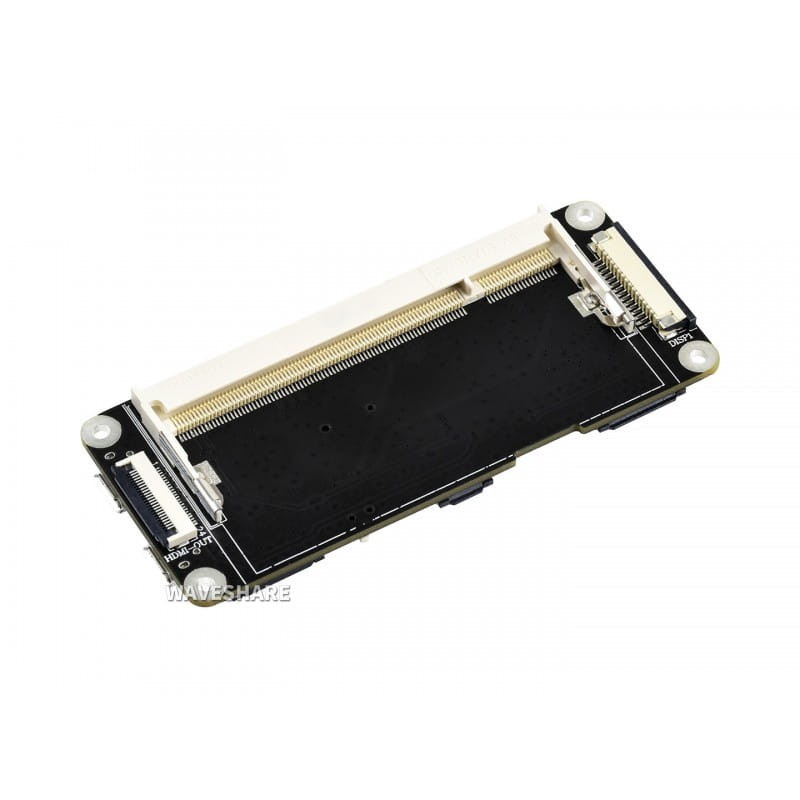

- Konektor výpočetního modulu
pro připojení k výpočetnímu modulu CM3 / CM3 Lite / CM3+ / CM3+ Lite . - DSI display port
pro připojení k Raspberry Pi DSI display - 24PIN rozšířený konektor HDMI
pro připojení k displeji HDMI pomocí adaptéru HDMI - Kamerový port CSI
CAM0: ve výchozím nastavení povolen
CAM1: pro povolení nastavte GPIO38 na nízkou hodnotu
CAM3: pro povolení nastavte GPIO38 na vysokou hodnotu . - Slot pro kartu Micro SD
pro kartu Micro SD s předflashovaným obrazem systému - 36PIN GPIO konektor
pro rozšíření portu UART a GPIO Raspberry Pi pomocí adaptéru .
- .
- 10PIN I2C konektor
pro připojení k desce ICM20948 IMU fill light . - Konektor USB
pro flashování obrazu systému nebo použití jako běžný port USB - 5V vstupní napětí .
- Držák baterií RTC
podporuje knoflíkovou baterii CR1220 . - DS1307
RTC čip - Přepínač USB BOOT ENABLE
EN: umožňuje flashování obrazu systému přes port USB
DIS: nastaví port jako běžný port USB - Uživatelský klíč
Adaptér UART
- Rozhraní GPIO pro Raspberry Pi
pro připojení s Raspberry Pi HAT . - 36PIN GPIO konektor
pro připojení k základní desce CM3 . - USB TO UART port
umožňuje přístup k Raspberry Pi přes sériový terminál nebo slouží jako zdroj napájení
- .
- CH340
Čip USB TO UART . - Přepínač napájení UART
OPEN: odpojení od napájení USB TO UART
Link: připojení k napájení USB TO UART

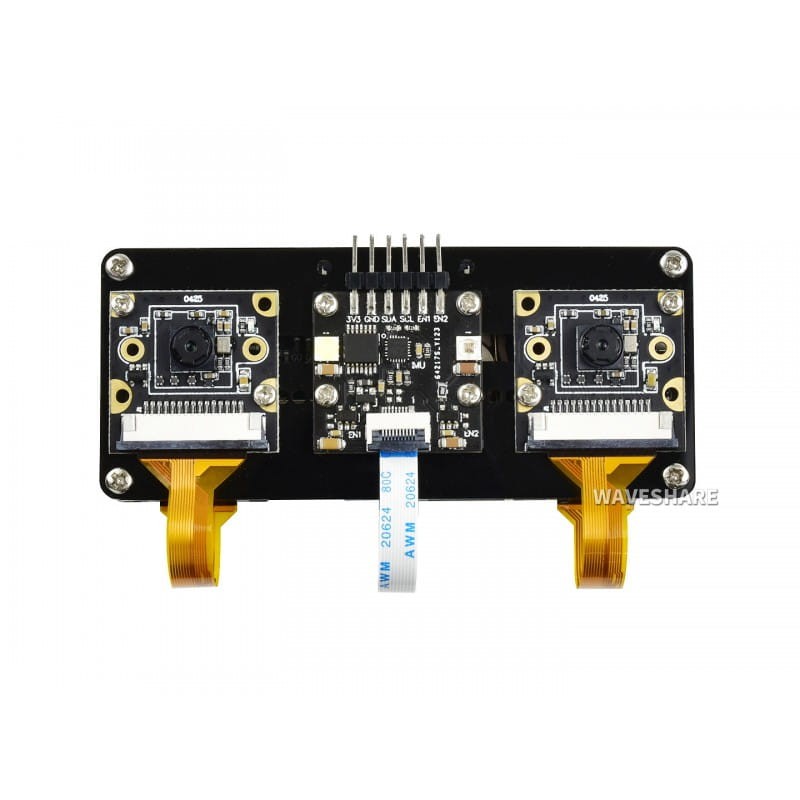

Modul osvětlení a akcelerometru
- ICM-20948
- Akcelerometr
- Rozlišení: 16 bitů .
- Rozsah měření (konfigurovatelný): ±2, ±4, ±8, ±16g
- Akcelerometr: ±2, ±4, ±8, ±16g.
- Pracovní proud: 68,9uA .
- Gyroskop
- Rozlišení: 16 bitů .
- Rozsah měření (konfigurovatelný): ±250, ±500, ±1000, ±2000°/sec
- Pracovní proud: 1,23 mA .
- Magnetometr
- Rozlišení: 16 bitů .
- Rozsah měření: ±4900µT .
- Pracovní proud: 90uA .
- Akcelerometr
- Bílé výplňové světlo
ovládané přes GPIO . - 850nm IR výplňové světlo
ovládané přes GPIO - 10PIN I2C konektor
pro připojení k základní desce CM3 - 6PIN I2C header
pro připojení k hostitelské desce
Rozměry
Sada obsahuje:
- Základní deska CM3 x1 .
- ICM20948 IMU fill light board x1 .
- Adaptér UART x1
- 40PIN header x1
- Adaptér HDMI x1
- USB OTG kabel x1
- Deska pro upevnění kamery x2
- Montážní deska základny x1
- 36PIN FPC x1
- 24PIN FPC x1
- 10PIN FPC x1
- Akrylová montážní deska x1
- Adaptér na stativ x1
- 22PIN na 15PIN FPC x2
- Sada šroubů x1 .
Wiki: CM-STEREO-VISION-BOARD
