Audio rozšiřující modul pro Raspberry Pi Pico Stereo dekodér podpora reproduktorů a sluchátek
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable

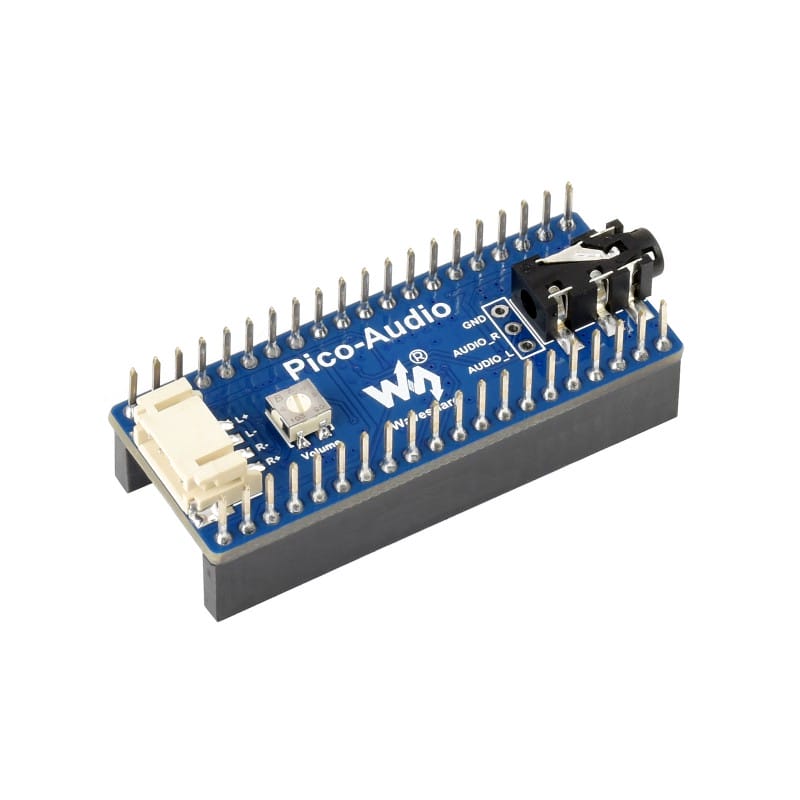

Audio rozšiřující modul pro Raspberry Pi Pico Stereo dekodér podpora reproduktorů a sluchátek
Pico-Audio je pokročilý audio rozšiřující modul navržený speciálně pro Raspberry Pi Pico. Je vybaven energeticky úsporným stereo dekodérem PCM5101A a pro přenos digitálního signálu využívá sběrnici I2S.
Hlavní vlastnosti:
- Standardní konektor kompatibilní s řadou Raspberry Pi Pico (možnost stohování modulů)
- Vestavěný 3,5mm Jack pro připojení externích sluchátek
- Dvoukanálový reproduktorový výstup pro přímé ovládání reproduktorů
- Podpora širokého rozsahu vzorkovacích frekvencí: 8 ~ 384000 Hz
- Vysoce kvalitní stereo zvukový výstup
- Využívá 3-vodičovou sběrnici I2S, což účinně snižuje rušení EMI
- Dostupná vývojová podpora (příklady přehrávání zvuku, podpora zvukové karty)
Kompatibilita s Raspberry Pi Pico
Modul obsahuje samičí konektory pro přímé zapojení Raspberry Pi Pico a samčí piny umožňující připojení dalších modulů (stohování).
Popis prvků desky
- Konektor reproduktoru: 2 kanály, 4-vodičový
- SMD potenciometr: Nastavení hlasitosti výstupu reproduktoru
- Testovací body: Výstupy audio dekodéru pro sledování signálu
- 3,5mm Jack: Standardní sluchátkový výstup
- RT9193-33: 3,3V lineární regulátor
- PCM5101A: Audio dekodér, sběrnice I2S (3-wire)
- APA2068: Audio výkonový zesilovač
- Konektor Raspberry Pi Pico: Pro připojení mikrokontroléru, stohovatelný design
Technická specifikace
- Pracovní napětí: 5V
- Logická úroveň: 3,3V
- Audio dekodér: PCM5101A
- Audio sběrnice: I2S
- DAC SNR: 106 dB
- Výstupní výkon reproduktorů: 2,6W na kanál (4Ω BTL)
- Podpora vzorkování: 8~384000 Hz
Definice vývodů (Pinout)
Rozměry
Obsah sady
- Pico-Audio x1
- Reproduktor 8Ω 5W x1
Poznámka: Sada neobsahuje modul Raspberry Pi Pico.
