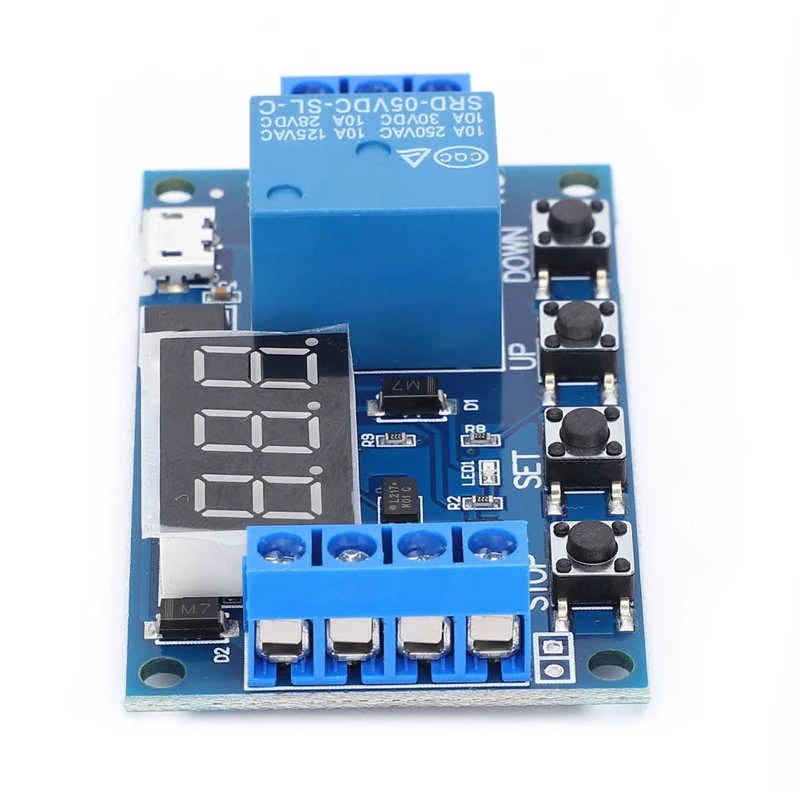

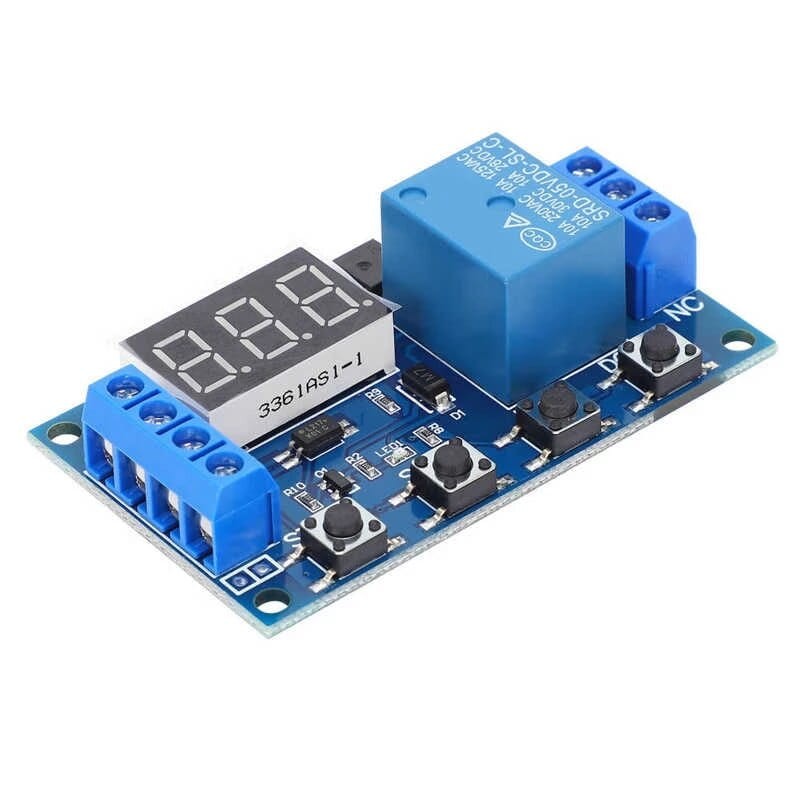

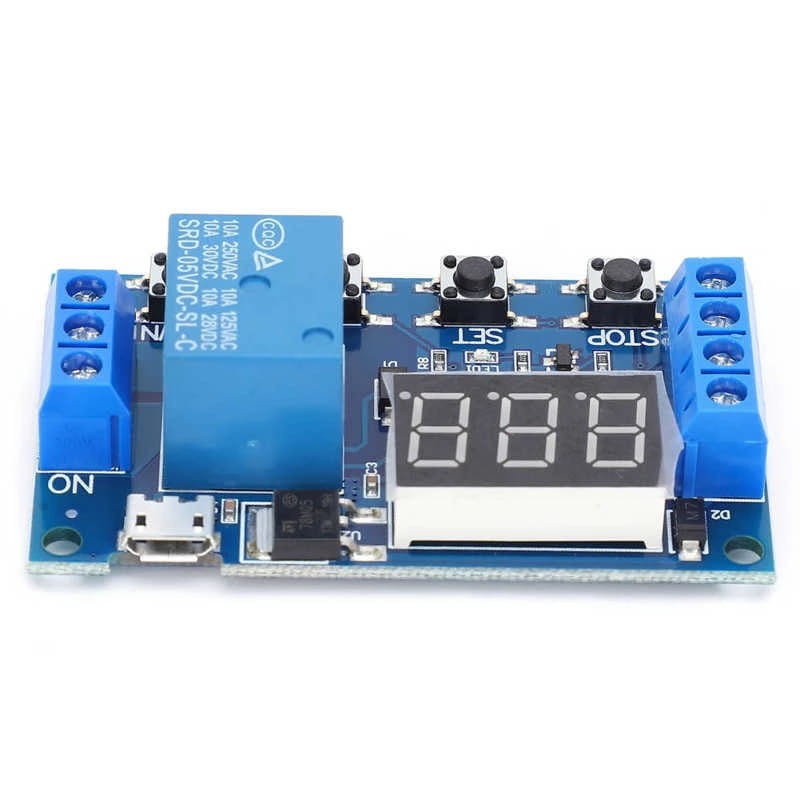

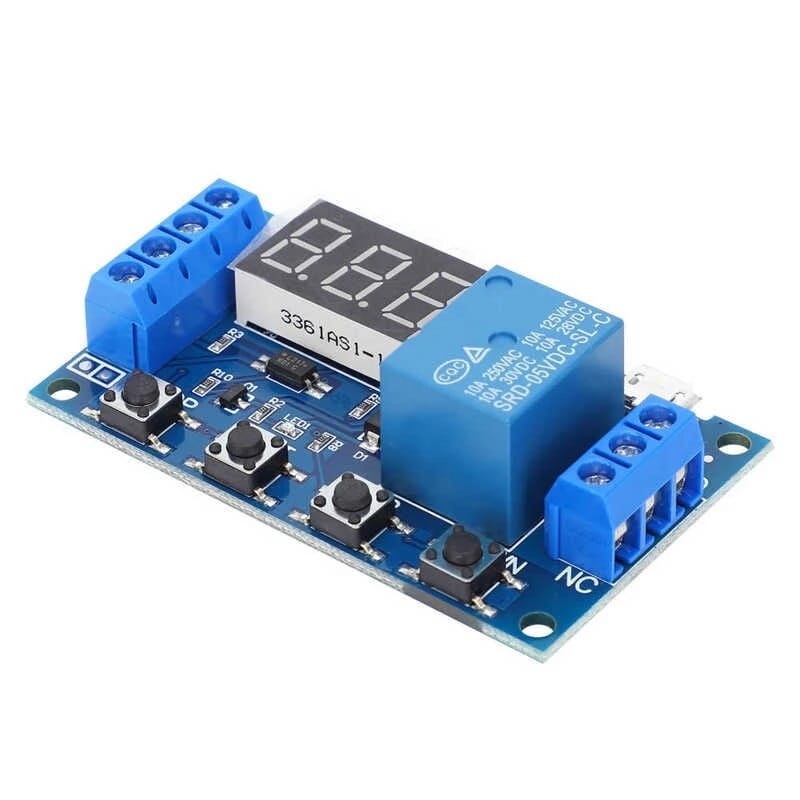

Časovač pulzně řízený LED displej časovač 0-999 minut
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable
Časovač spouštěný externím signálem 3-24 V, napájený z portu micro USB nebo 6-24 V DC
.Obvod umožňuje realizovat několik funkcí zpoždění od 0,1s do 999minut, začátek odpočítávání je spouštěn vstupem spouštěče, k dispozici je také funkce automatického/cyklického provozu. Provozní doba je indikována na LED displeji, konfigurace režimů se provádí pomocí tlačítek na ovládací desce. Řídicí vstup je galvanicky oddělen od oddělovacího obvodu, což umožňuje ovládání z externích regulátorů.
.
Specifikace modulu JZ-801:
- Napájecí napětí: 5 V až 36 V .
- Vstupní napětí spouštěče: 3 V až 24 V
- Spustit: 10A/250VAC
- Klíčová konfigurace .
- Kabelové připojení: konektory ARK
- Rozměry: 62 x 38 x 17 mm
- Rozsah nastavení času: 0,1 s - 999 min

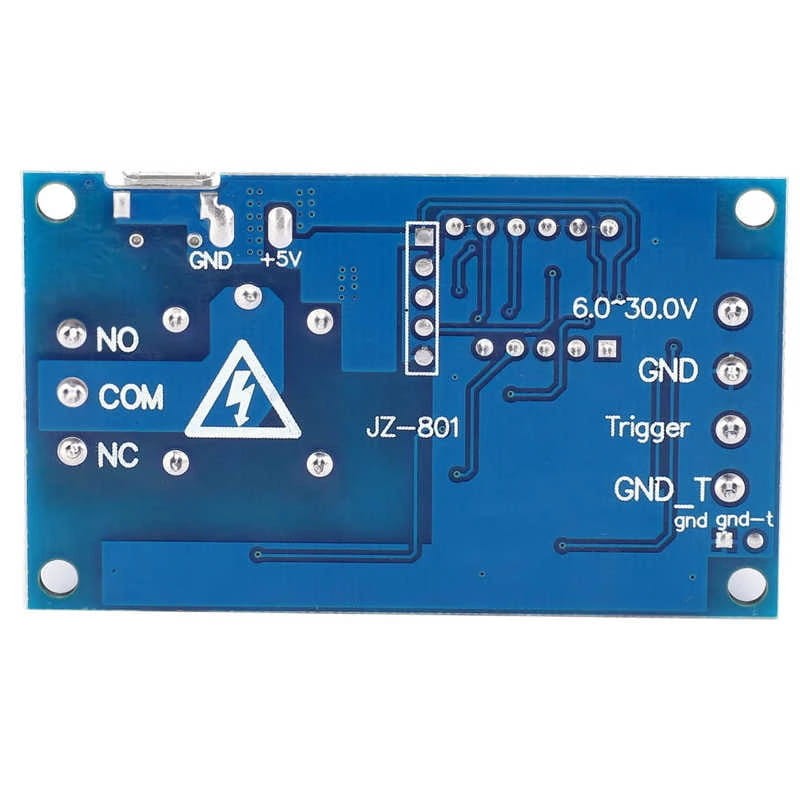

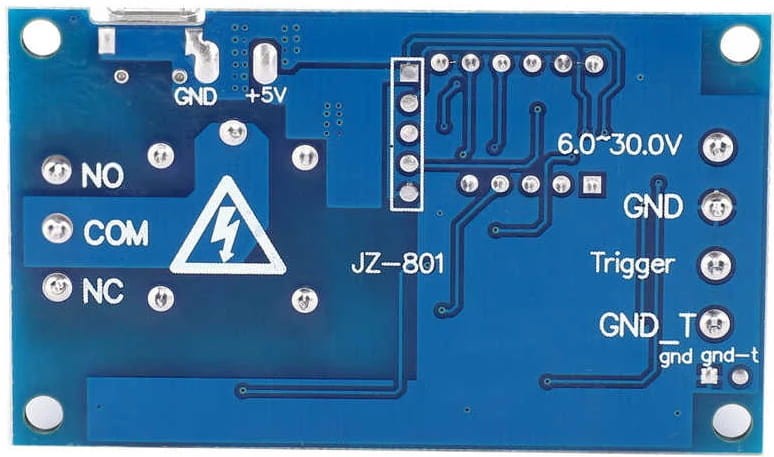

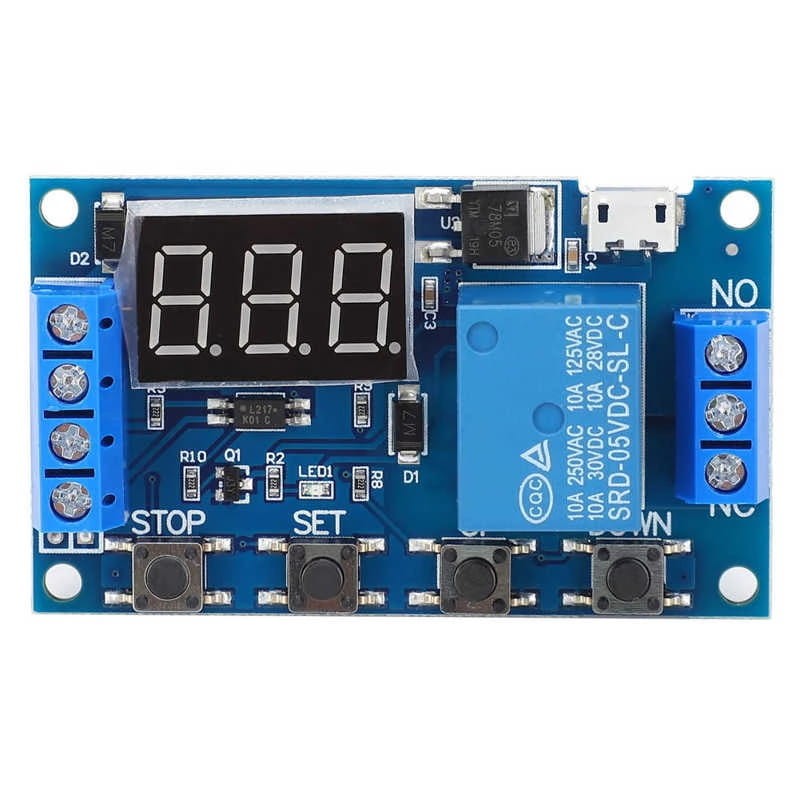

Popis vedení:
- Trigger Řídicí signál relé, relé se aktivuje přivedením napětí od 3 V do 24 V na tento vstup.
- GND_T Zem řídicího signálu.
- Zemnění obvodu GND. .
- NO, COM, NC - reléové výstupy .
Řídicí vstupy GND_T a vstup SIG, jsou od zbytku obvodu odděleny optočlenem, pokud řídicí signál pochází ze stejného zdroje napájení jako napájení modulu, pak by měly být vstupy GND a GND_T propojeny.
Provoz časovače
.Po zapnutí napájení se na displeji zobrazí číslo aktuálního programu a poté přejde do provozního režimu, který je indikován zobrazením: 000. Časovač začne pracovat po zadání signálu na ovládací vstup nebo automaticky v případě cyklického provozu.
.Dostupné programy :
.- P1.1: Relé se sepne, když je na vstup Trigger přiveden signál, po uplynutí doby OP se vypne, další impulsy na vstupu jsou ignorovány .
- P1.2: Relé se sepne po zadání signálu na vstupu Trigger, po uplynutí doby OP se vypne, následující impulsy způsobí odpočítávání od začátku .
- P1.3: Relé je sepnuto po zadání signálu na vstupu Trigger, po uplynutí doby OP se vypne, další impuls vypne výstup .
- P1.4: Relé se zapne po připojení napájení modulu, po uplynutí doby OP se vypne a zůstane vypnuté, impulsy na vstupu Trigger jsou v tomto programu ignorovány .
- P2.1: Zpožděná aktivace relé. Když je na vstup přiveden signál, relé se spustí se zpožděním po odpočítání času CL a vypne se po uplynutí času OP.
- P3.1: Cyklická operace. Relé se spustí, když je na vstup Trigger přiveden signál, po uplynutí času OP se vypne a po uplynutí času CL se opět zapne. Relé pracuje ve smyčce, počet spuštění je určen parametrem LOP.
- P3.2: Při zapnutí modulu se relé na okamžik spustí, signál Spoušť je ignorován. Relé pracuje ve smyčce, dobu sepnutí určuje OP, dobu vypnutí CL, počet sepnutí určuje parametr LOP.
- P-4: Relé se spustí, když je na vstup přiveden signál, při rozpojení se vypne po uplynutí pevně stanovené doby pomocí parametru OP.
.
Konfigurace relé:
.- Pro vstup do nabídky nastavení stiskněte SET na přibližně 2 s,po uvolnění tlačítky nahoru a dolů vyberte program P1.1 až P-4,Zvolený program potvrdíte stisknutím tlačítka SET. .
- Nastavení časování:
OP: doba zapnutí výstupu
CL: doba vypnutí výstupu
LOP: počet opakování, pro nepřetržitý provoz ponechte "---" . - Změna časových jednotek: při nastavování vítězného zpoždění klikněte na tlačítko STOP
00,0 - 99,9 s tečka za druhou číslicí: xx.x
000 - 999 s tečka za třetí číslicí: xxx.
000 - 000 min tečka za každou číslicí: x.x.x. . - Nastavení potvrdíte stisknutím klávesy SET .
Konfigurace zobrazení:
Podržením tlačítka STOP se změní režim zobrazení, k dispozici jsou 2 režimy:
- C-P: po 5 minutách bez stisknutí tlačítek se displej vypne, modul a výstupy pracují v tomto režimu normálně .
- O-d: trvale zapnuté zobrazení .
Sada obsahuje:
- Timer x 1 .
Zveme vás na náš blog pro další zajímavá řešení a články. Zveme vás také, abyste si oblíbili naši stránku na Facebooku, abyste měli aktuální informace o elektronice.
