Core103V STM32F103VET6

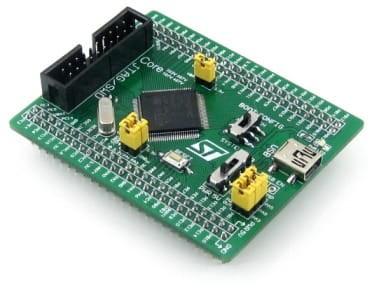

Vývojová deska Core103V s mikrokontrolérem STM32F103VET6 . Deska je ideální pro začátky s tímto mikrokontrolérem nebo pro jeho zabudování do zařízení jako hlavního řadiče. Na desce najdete všechny potřebné komponenty pro mikrokontrolér: konektor USB a JTAG/SWD pro programování a ladění. Všechny I/O linky mikrokontroléru jsou vyvedeny na zlatých páskách s roztečí 2,54 mm.

Co je na palubě

1. STM32F103VET6: vysoce výkonný MCU STM32, který má tyto vlastnosti:

• Jádro: Cortex-M3 32bitový RISC
.

• Pracovní frekvence: 72 MHz, 1,25 DMIPS/MHz
.

• Pracovní napětí: 2-3,6 V
.

• Balení: LQFP100
.

• I/O: 80
.

• Paměti: 512 kB Flash, 64 kB RAM
.

• Komunikační rozhraní MCU:



  • 3 x SPI, 5 x USART, 2 x I2S, 2 x I2C, 1 x FSMC, 1 x LCD, 1 x SDIO, 1 x USB, 1 x CAN
  .





• AD & amp; DA převodníky: 3 x AD (12 bitů, 1μs, sdílí 16 kanálů); 2 x DA (12 bitů)
.

• Debugování/programování: podporuje rozhraní JTAG/SWD (ladění po sériovém vedení), podporuje IAP
.

2. AMS1117-3.3 (na spodní straně): 3,3V regulátor napětí
3. MIC2075 (na spodní straně): vestavěné zařízení pro správu napájení USB
4. Přepínač napájení, napájení z 5Vin nebo připojení USB
5. Přepínač režimu bootování, pro konfiguraci pinu BOOT0
6. 6. Indikátor napájení
7. Tlačítko Reset
8. 8M krystalový oscilátor
9. 32,768K krystal (na spodní straně), pro interní RTC s kalibrací
10. Rozhraní JTAG/SWD: pro ladění/programování
11. Konektor USB, slouží k navázání komunikace přes USB mezi PC a vývojovou deskou STM32
12. IO expander (včetně VCC/GND), všechny piny MCU jsou přístupné na rozšiřujících konektorech pro další rozšíření
13. 5Vin pinheader, při použití USB HOST/OTG je vyžadováno napájení 5V
14. USB jumper

• při použití USB zkratujte propojku
.

• otevřením jumperu se odpojíte od I/O portů
.

15. Propojka pro výběr VBAT

• Zkratujte propojku, abyste použili systémové napájení
.

• otevřete propojku pro připojení VBAT k externímu napájení, například k baterii
.

16. Propojka pro výběr VREF

• zkrátit propojku pro připojení VREF+/VREF- k VCC/GND
.

• otevřete propojku a připojte VREF+/VREF- k dalším vlastním pinům pomocí propojovacího drátu
.

Fotografie

Poznámka:
Core103V poskytuje rozhraní pro ladění JTAG/SWD, ale NEMÁ integrovanou žádnou ladicí funkci, je nutný debugger.
Mateřská deska a programátor/debugger na fotografiích NEJSOU součástí ceny.

Rozhraní JTAG/SWD

Obrázek 1, obrázek 2 zobrazuje vývody záhlaví rozhraní JTAG, resp. SWD

Vývojové zdroje

Vývojová deska STM32 Core103V se dodává s CD s uživatelskou příručkou, která obsahuje níže uvedené vývojové zdroje:

• Související software (KEIL atd.)
.

• Příklady v jazyce C
.

• Schéma (PDF)
.

• Vývojová dokumentace
.

Rozměry

Balení obsahuje

1. Vývojová deska Core103V x 1
.

2. Kabel USB typu A na Mini-B x 1
.

3. 4-pinový vodič x 2


4. 2-pinový vodič x 2
.

Vývojové zdroje

.

• Související software (KEIL atd.)
.

• Příklady v jazyce C
.

• Schéma (PDF)
.

• Vývojová dokumentace
.

Wiki: www.waveshare.com/wiki/Core103V
