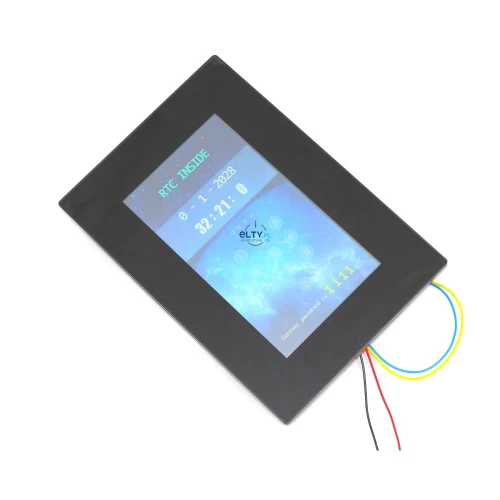

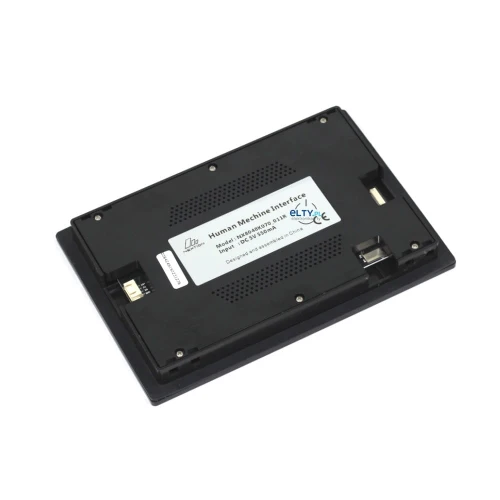

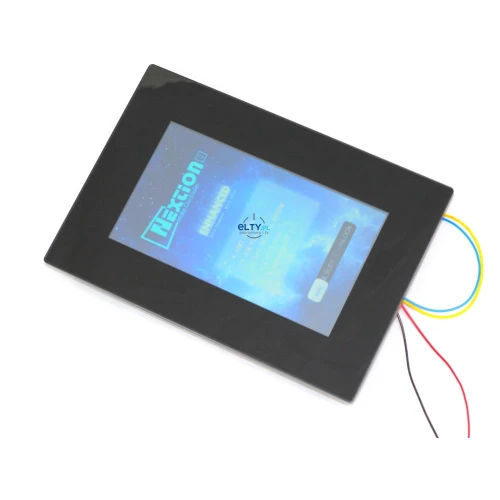

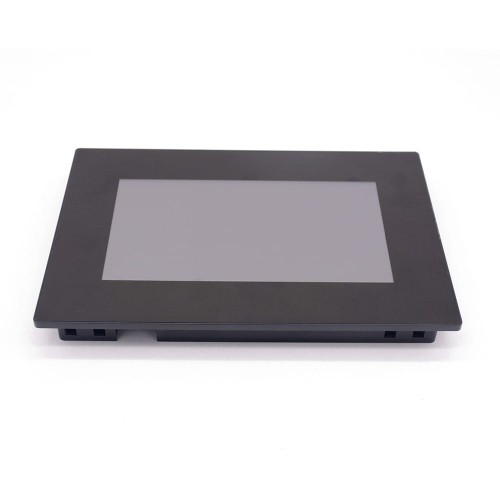

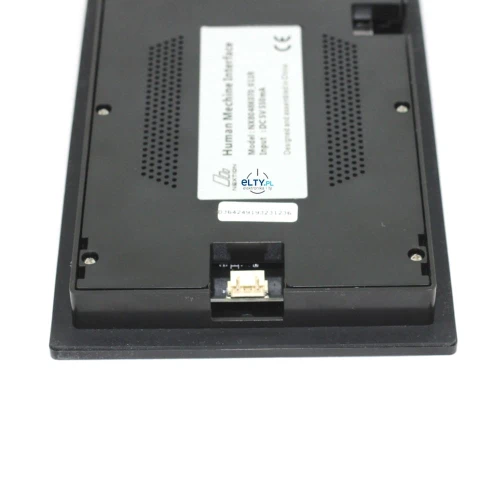

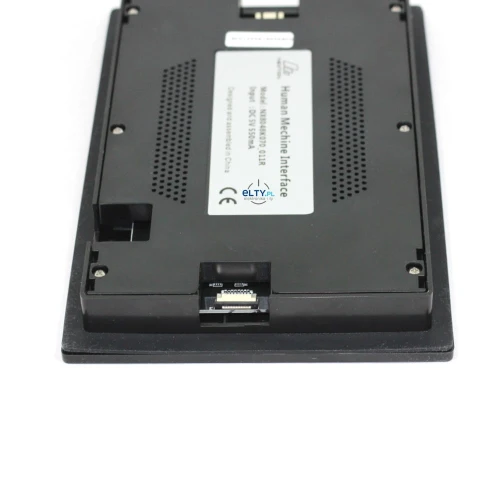

Displej Nextion Enhanced 7,0" 800x480 NX8048K070_011R rezistivní dotykový panel a kryt
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable
Nextion Enhanced NX8048K070_011R je dokonalý displej pro rychlé projekty HMI s využitím snadno dostupných nástrojů.
Displej je řízen prostřednictvím sériové sběrnice UART. Displej se doporučuje pro Arduino, Raspberry PI a systémy s mikrokontroléry ESP8266.
Potřebujete-li rychle navrhnout rozhraní s tlačítky, grafy, různými ovládacími prvky a umožnit snadné zadávání údajů obsluhou, pak odpověď najdete v produktech řady Nextion.
Displej Extion se dělí do tří skupin podle náročnosti, hardwarových možností a výpočetního výkonu.
- Basic - základní verze.
- Vylepšený - oproti Basicu má paměť eprom, linky GPIO, hodiny RTC.
- Inteligentní - oproti vylepšenému obsahuje mnoho nových pokročilých grafických ovládacích prvků.
.
Specifikace představeného displeje Nextion Enhanced NX8048K070_011R:
.- Velikost: 7,0″
- Rozlišení: 800*480 .
- Dotykový panel: odporový
- Dotykový displej: odporový .
- Počet barev: 65536
- Paměť flash: 32 MB
- RAM: 8192 bajtů .
- Taktovací frekvence MCU: 108 MHz .
- EPROM: 1024 bajtů .
- Počet GPIO: 8
- Hodiny reálného času: ANO
- Stavba: ANO .
.
Nextion Editor
Rozložení obrazovky a funkční prvky lze velmi snadno a rychle navrhnout pomocí bezplatného programu v počítači.
Každá obrazovka může obsahovat řadu funkčních prvků, tzv. widgetů, mezi které patří:
.- Text : textové pole, které lze upravovat za běhu zobrazení.
- Číslo : číselné pole, které lze upravovat prostřednictvím mikrokontroléru i interaktivní klávesnice na displeji.
- Tlačítko : tlačítko. Stisknutí i uvolnění tlačítka lze jednoduše zaznamenat pomocí mikrokontroléru.
- Progressbar : ukazatel průběhu. Hodnotu tohoto sloupce lze snadno nastavit pomocí příslušného příkazu. .
- Obrázek : umožňuje vytvořit pozadí obrazovky nebo vložit části obrázku kamkoli na obrazovku.
- Měřidlo: je analogový ukazatel s jedním ukazatelem.
- Waveform : Slouží ke kreslení až čtyř grafů.
- Posuvník : Posuvník, pomocí kterého lze nastavit různé parametry, proměnné v programu.
- Checkbox: zaškrtávací políčko. Každý dotek změní jeho stav na opačný.
Pomocí myši vložíme na obrazovku funkční prvky, které budeme potřebovat, a určíme jejich velikost na obrazovce a polohu.
Dokončený projekt připravený v softwaru Nextion Editor lze přenést na displej dvěma způsoby:
.- Stáhněte příslušný soubor projektu na kartu SD a vložte ji do displeje. Po připojení napájení displej automaticky načte projekt do paměti Flash. To je dobrý způsob, jak sdělit aktualizace vlastního softwaru prostřednictvím internetu.
- Pokud je displej připojen k počítači (přes převodník USB-TTL), stačí kliknout na tlačítko UPLOAD a software se automaticky načte do displeje přes připojení USB. .
Jak připojit displeje Nextion k mikrokontroléru:

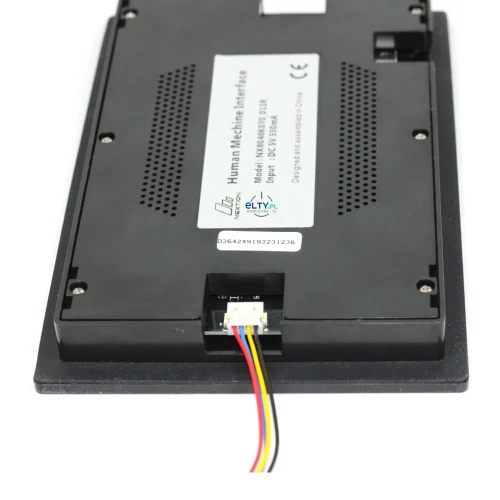

.Displej komunikuje s mikrokontrolérem, který jej řídí, prostřednictvím sériové sběrnice UART, takže stačí připojit pouze 4 piny:
.- +5V : napájení .
- TX : data vycházející z displeje (např. bylo stisknuto tlačítko1) by měla být připojena k RX mikrokontroléru.
- RX : vstupní data pro displej (např. zobrazení teploty) by měla být připojena k TX mikrokontroléru.
- GND : napájecí zem .
Výstup jako displej pro Arduino
.Pokud je software na straně mikrokontroléru vyvinut na základě prostředí Arduino IDE, pak se i v tomto případě výrobce postaral o mnohá zjednodušení. Knihovna displejů Nextion vytvořená a zpřístupněná výrobcem umožňuje velmi snadnou správu prvků zobrazených na obrazovce. Ukázka softwaru je k dispozici na našem blogu.
Pro napájení displeje preferujeme použití speciálního Modulu FOCA nebo následujícího schématu zapojení.
Jako napájecí zdroj lze použít:
..
Technická podpora pro displeje Nextion.
.Zakoupením displeje Nextion získáte okamžitě řadu položek technické podpory:
.- Vynikající videokurz v polštině, kde se lekci po lekci seznamujeme s jednotlivými součástmi displeje. V tomto kurzu najdeme mnoho podrobností o softwaru samotného displeje i o softwaru ze strany Arduina. .
- Na populárním fóru o elektronice je k dispozici související téma s videonávodem, kde můžete klást otázky, zasílat nefunkční kódy a cokoli, co souvisí s technickými problémy s displeji Nextion.
- Přímo v naší společnosti telefonicky nebo e-mailem. .
- Knihovny pro Arduino a Raspberry Pi ke stažení na webových stránkách výrobce.
- StL soubory krytů pro tisk na 3D tiskárně ke stažení na webových stránkách výrobce.
Sada obsahuje:
.- Zobrazení výpisu .
- adaptér pro napájení USB .
- Připojovací kabely se zástrčkou .
.
Užitečné odkazy:
.- Zveme vás na náš blog.
- Stránky výrobce pro Vylepšené displeje .
- Software pro úpravu rozhraní NEXTION EDITOR .
- Návod k použití pro Redaktor příloh .
- Popis příkazů podporovaných displeji NEXTION.
- Knihovna Arduino .
- Knihovna počítače Raspberry Pi
- Soubory příloh STL pro 3D tisk .
- Video průvodce
Srovnání displejů řady Nextion Enhanced:
.| Jméno modelu | .NX3224K024 | .NX3224K028 | .NX4024K032 | .NX4832K035 | .NX4827K043 | .NX8048K050 | .NX8048K070 | .NX8048K070-011R/011C | .|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Velikost | .2,4″ | .2,8″ | .3,2″ | . | 3,5″ | . | 4,3″ | .5,0″ | .7,0″ | .7,0″ | .|||
| Rozlišení | 320*240 | .320*240 | .400*240 | .480*320 | .480*272 | .800*480 | .800*480 | .800*480 | .|||||
| Dotykový panel | RTP | .RTP | .RTP | .RTP | .RTP | .RTP | .RTP | .RTP/CTP | .|||||
| Počet barev | .65536 | .65536 | .65536 | .65536 | .65536 | .65536 | .65536 | .65536 | .|||||
| Flash | 16 MB | .16 MB | 16 MB | 16 MB | .32 MB | . | 32 MB | . | 32 MB | . | 32 MB | . | 32 MB | .
| RAM | 3584 Byte | .3584 Byte | .3584 Byte | 8192 Byte | .8192 Byte | .8192 Byte | .8192 Byte | .8192 Byte | .|||||
| MCU hodiny | 48 MHz | .48 MHz | .48 MHz | .108 MHz | .108 MHz | .108 MHz | .108 MHz | .108 MHz | .|||||
| EEPROM | 1024 Byte | .1024 Byte | .1024 Byte | 1024 Byte | 1024 Byte | 1024 Byte | 1024 Byte | 1024 Byte | .|||||
| Počet linek GPIO | .8 | .8 | .8 | .8 | .8 | .8 | .8 | .8 | .|||||
| RTC | Ano | .Ano | .Ano | .Ano | .Ano | .Ano | .Ano | .Ano | .|||||
| Building | .Ne | .Ne | .Ne | .Ne | .Ne | .Ne | .Ne | .Ano | .|||||
| SKU | IM160511002 | .IM160511003 | .IM160511004 | .IM160511005 | .IM160511006 | .IM160511007 | .IM160511008 | .IM170428001/IM170421001 | .|||||
| Datový list | Klikněte | .Kliknout | Kliknout | Kliknout | Kliknout | Kliknout | Kliknout | Kliknout |
