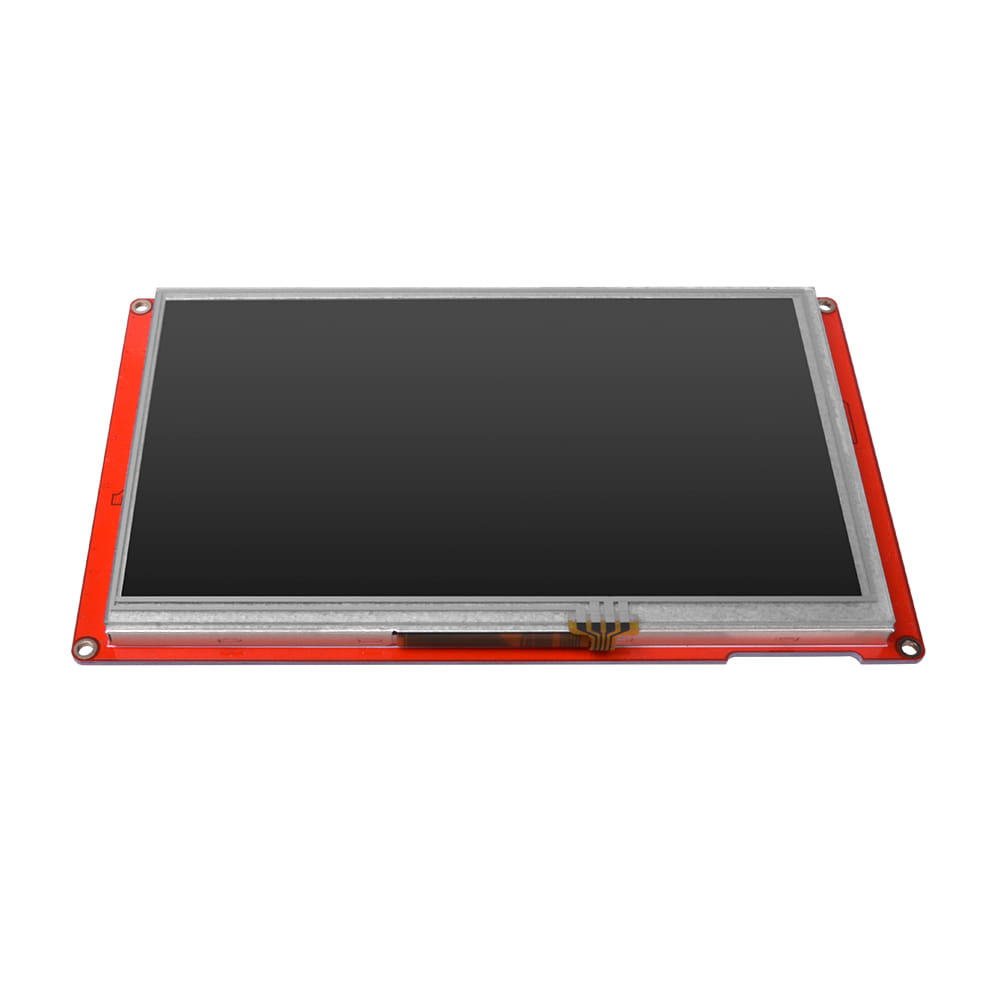

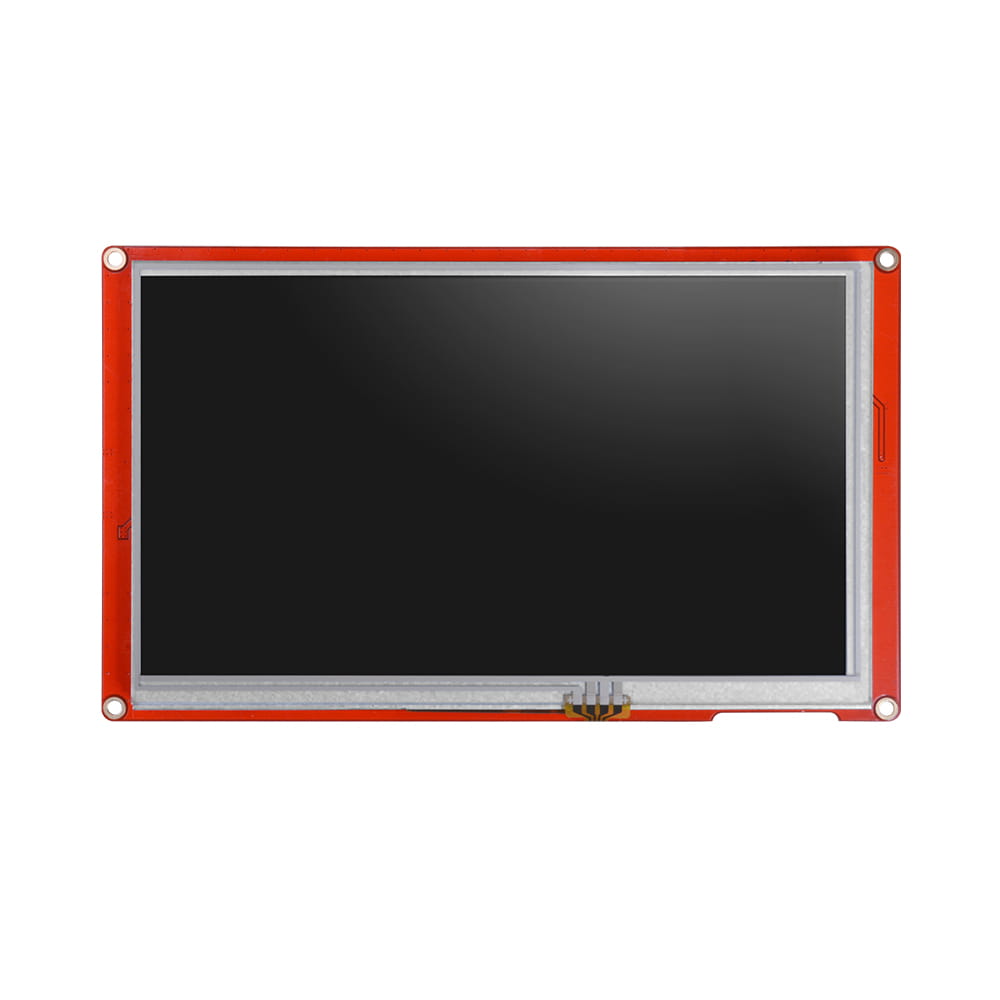

Displej Nextion Intelligent 7" 800x480 NX8048P070-011R rezistivní dotykový panel
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable
Nextion Intelligent NX8048P070-011R je dokonalý displej pro rychlé projekty HMI pro lidi s využitím snadno dostupných nástrojů.
Displej je řízen prostřednictvím sériové sběrnice UART. Displej se doporučuje pro Arduino, Raspberry PI a systémy s mikrokontroléry ESP8266.
Potřebujete-li rychle navrhnout rozhraní s tlačítky, grafy, různými ovládacími prvky a umožnit snadné zadávání údajů obsluhou, pak odpověď najdete v produktech řady Nextion.
Displej Extion se dělí do tří skupin podle náročnosti, hardwarových možností a výpočetního výkonu.
- Basic - základní verze.
- Vylepšený - oproti Basicu má paměť eprom, linky GPIO, hodiny RTC.
- Inteligentní - oproti vylepšenému obsahuje mnoho nových pokročilých grafických ovládacích prvků.
.

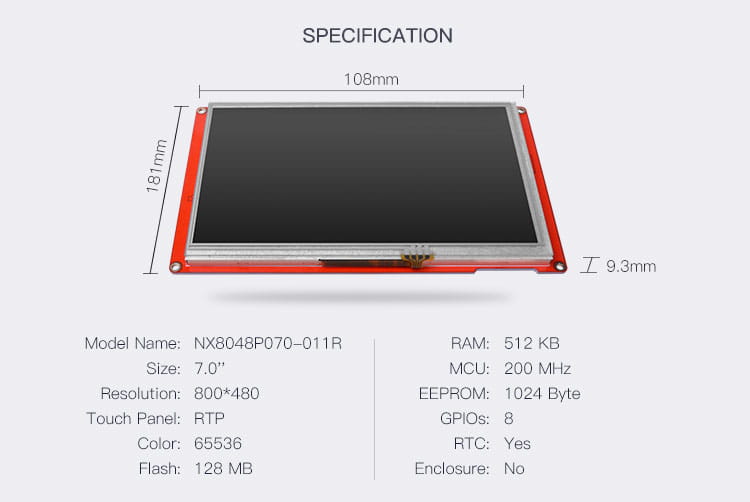

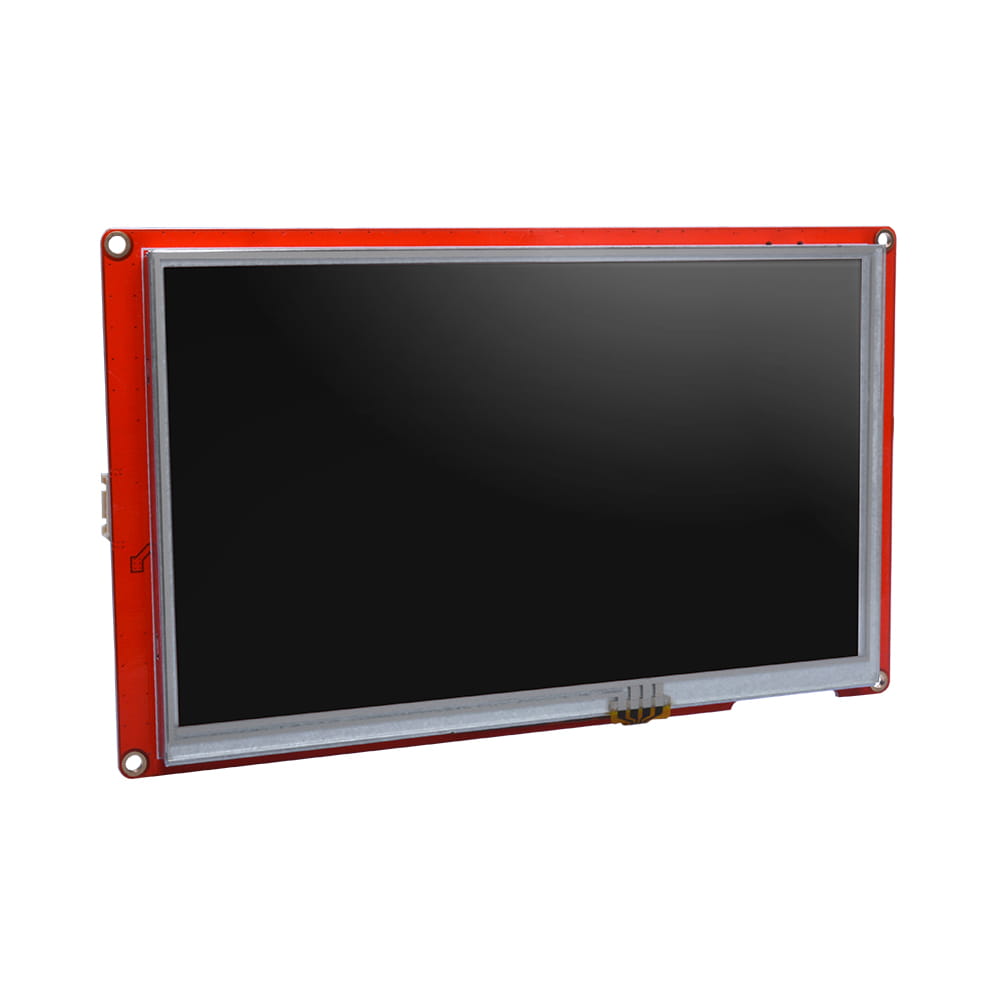

Specifikace představeného displeje Nextion Intelligent NX8048P070-011R:
.- Velikost: 7,0″
- Rozlišení: 800*480 .
- Dotykový panel: odporový
- Dotykový displej: odporový .
- Počet barev: 65536
- Paměť flash: 128 MB .
- Paměť: 512KB .
- Takt řídicí jednotky: 200 MHz
- Paměťový čip: 200 MHz .
- EPROM: 1024 bajtů .
- Počet GPIO: 8
- Hodiny reálného času: ANO
- Zavřený kryt: NE .
.
Nextion Editor
Rozložení obrazovky a funkční prvky lze velmi snadno a rychle navrhnout pomocí bezplatného programu v počítači.
Každá obrazovka může obsahovat mnoho funkčních prvků tzv. widgetů, mezi které patří:
- Text : textové pole, které lze upravovat za běhu zobrazení.
- Číslo : číselné pole, které lze upravovat prostřednictvím mikrokontroléru i interaktivní klávesnice na displeji.
- Tlačítko : tlačítko. Stisknutí i uvolnění tlačítka lze jednoduše zaznamenat pomocí mikrokontroléru.
- Progressbar : ukazatel průběhu. Hodnotu tohoto sloupce lze snadno nastavit pomocí příslušného příkazu. .
- Obrázek : umožňuje vytvořit pozadí obrazovky nebo vložit části obrázku kamkoli na obrazovku.
- Měřidlo: je analogový ukazatel s jedním ukazatelem.
- Waveform : Slouží ke kreslení až čtyř grafů.
- Posuvník : Posuvník, pomocí kterého lze nastavit různé parametry, proměnné v programu.
- Checkbox: zaškrtávací políčko. Každý dotek změní jeho stav na opačný. .
- Kombobox: rozevírací seznam.
- Video: umožňuje vkládat videa.
Pomocí myši vložte na obrazovku funkční prvky, které budeme potřebovat, a nastavte jejich velikost na obrazovce a pozici.
Dokončený projekt připravený v softwaru Nextion Editor lze přenést na displej dvěma způsoby:
.- Stáhněte příslušný soubor projektu na kartu SD a vložte ji do displeje. Po připojení napájení displej automaticky načte projekt do paměti Flash. To je dobrý způsob, jak sdělit aktualizace vlastního softwaru prostřednictvím internetu.
- Pokud je displej připojen k počítači (přes převodník USB-TTL), stačí kliknout na tlačítko UPLOAD a software se automaticky načte do displeje přes připojení USB. .
Jak připojit displeje Nextion k mikrokontroléru:
.Displej komunikuje s mikrokontrolérem, který jej řídí, prostřednictvím sériové sběrnice UART, takže stačí připojit pouze 4 piny:
.- +5V : napájení .
- TX : data vycházející z displeje (např. bylo stisknuto tlačítko1) by měla být připojena k RX mikrokontroléru.
- RX : vstupní data pro displej (např. zobrazení teploty) by měla být připojena k TX mikrokontroléru.
- GND : napájecí zem .
Výstup jako displej pro Arduino
.Pokud je software na straně mikrokontroléru vyvinut na základě prostředí Arduino IDE, pak se i v tomto případě výrobce postaral o mnohá zjednodušení. Knihovna displejů Nextion vytvořená a zpřístupněná výrobcem umožňuje velmi snadnou správu prvků zobrazených na obrazovce. Ukázka softwaru je k dispozici na našem blogu.
Pro napájení displeje preferujeme použití speciálního Modulu FOCA nebo následujícího schématu zapojení.
Jako napájecí zdroj lze použít:
..
Technická podpora pro displeje Nextion.
.Zakoupením displeje Nextion získáte okamžitě řadu položek technické podpory:
.- Vynikající videokurz v polštině, kde se lekci po lekci seznamujeme s jednotlivými součástmi displeje. V tomto kurzu najdeme mnoho podrobností o softwaru samotného displeje i o softwaru ze strany Arduina. .
- Na populárním fóru o elektronice je k dispozici související téma s videonávodem, kde můžete klást otázky, zasílat nefunkční kódy a cokoli, co souvisí s technickými problémy s displeji Nextion.
- Přímo v naší společnosti telefonicky nebo e-mailem. .
- Knihovny pro Arduino a Raspberry Pi ke stažení na webových stránkách výrobce.
- StL soubory krytů pro tisk na 3D tiskárně ke stažení na webových stránkách výrobce.
Sada obsahuje:
.- Zobrazení výpisu .
- adaptér pro napájení USB .
- Připojovací kabely se zástrčkou .
.
Užitečné odkazy:
.- Zveme vás na náš blog.
- Stránky výrobce pro Vylepšené displeje .
- Software pro úpravu rozhraní NEXTION EDITOR .
- Návod k použití pro Redaktor příloh .
- Popis příkazů podporovaných displeji NEXTION.
- Knihovna Arduino .
- Knihovna počítače Raspberry Pi
- Soubory příloh STL pro 3D tisk .
- Video průvodce
Srovnání displejů Nextion Intelligent Series:
.| MODEL PARAMETR | .NX8048P070-011R-Y | .NX8048P070-011C-Y | .NX8048P070-011R | .NX8048P070-011C | .NX1060P101-011R-I | .NX1060P101-011C-I |
|---|---|---|---|---|---|---|
| Diagonal | 7.0" | .7.0" | .7.0" | .7.0" | .10,1" | .10,1" | .
| Rozlišení | 800*480 | .800*480 | .800*480 | .800*480 | .1024*600 | .1024*600 | .
| Dotykový panel | Resistivní | .Pozitivní | .Resistivní | .Pozitivní | .Resistivní | .Pozitivní | .
| Počet barev | 65536 | .65536 | .65536 | .65536 | .65536 | .65536 | .
| Flash(MB) | .128 | .128 | .128 | .128 | .128 | .128 | .
| RAM(KB) | .512 | .512 | .512 | .512 | .512 | .512 | .
| MCU | 200MHz | .200MHz | .200MHz | .200MHz | .200MHz | .200MHz | .
| EEPROM (Byte) | .1024 | .1024 | .1024 | .1024 | .1024 | .1024 | .
| Výstupy GPIO | 8 | .8 | .8 | .8 | .8 | .8 | .
| RTC hodiny | Ano | .Ano | .TAK | .TAK | .TAK | .TAK | .
| Building | .Ano | .Ano | .NO | .NO | .NO | .NIE | .
| Foto | . |  |  |  |  |  |
| Kód produktu | .IM190402001 | .IM190402002 | .IM190402003 | .IM190402004 | .IM190411001 | .IM190411002 | .
| Katalogová data | Kliknout | Kliknout | Kliknout | Kliknout | Kliknout | Kliknout |
| Koupit | .Objednat | .Objednat | Objednat | Objednat | Objednat | Objednat |
