Displej pro Raspberry Pi TFT 4" 480x320 s dotykovým panelem
Cena:
657,09 Kč
včetně 23% DPH, bez nákladů na dopravu
Regular price:
The lowest price during 30 days prior to the reduction:
・Kup teraz i zapłać za 30 dni
product unavailable
Dostupnost:
nedostatek zboží

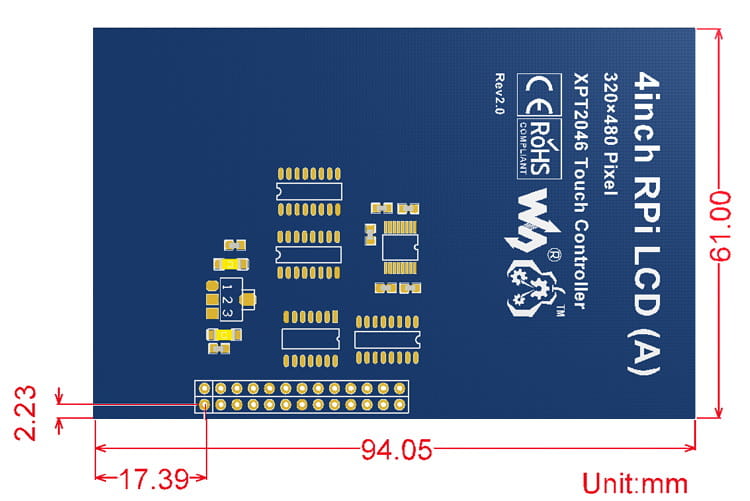

Displej pro Raspberry Pi TFT 4" 480x320 s odporovým dotykovým panelem
.Základní údaje:
.- Navrženo pro práci s Raspberry Pi .
- Kompatibilní s Raspbianem/Ubuntu/Kali .
- Rozlišení: 320×480 .
- Počet barev: 65536
- Ovládání: SPI .
- Dotykový panel: odporový, kont: XPT2046
- Ideální pro rozhraní člověk-stroj .
- Zobrazení je podporováno systémem Raspbian, což umožňuje spuštění "X" .
- podporuje: FBCP
Popis vedení
| PIN NO. | .SYMBOL | .POPIS | ||
|---|---|---|---|---|
| 1, 17 | 3,3 V | .Power positive (3,3V napájecí vstup) | .||
| 2, 4 | 5V | Power positive (5V napájecí vstup) | .||
| 3, 5, 7, 8, 10, 12, 13, 15, 16 | NC | NC | ||
| 6, 9, 14, 20, 25 | GND | Země | ||
| 11 | .TP_IRQ | .Přerušení dotykového panelu, nízká úroveň, zatímco dotykový panel detekuje dotyk | .||
| 18 | LCD_RS | LCD_RS | Instrukční/datový registr | Výběr instrukčního/datového registru | .
| 19 | LCD_SI / TP_SI | .SPI datový vstup LCD/dotykového panelu | .||
| 21 | .TP_SO | SPI datový výstup dotykového panelu | TP_SO | |
| 22 | SPI datový výstup dotykového panelu | RST | Resetovat | .|
| 23 | .LCD_SCK / TP_SCK | .SPI hodiny LCD/dotykového panelu | .||
| 24 | .LCD_CS | .Výběr LCD čipu, nízká aktivita | .||
| 26 | .TP_CS | Volba čipu dotykového panelu, nízká aktivita | Volba čipu dotykového panelu, nízká aktivita |
