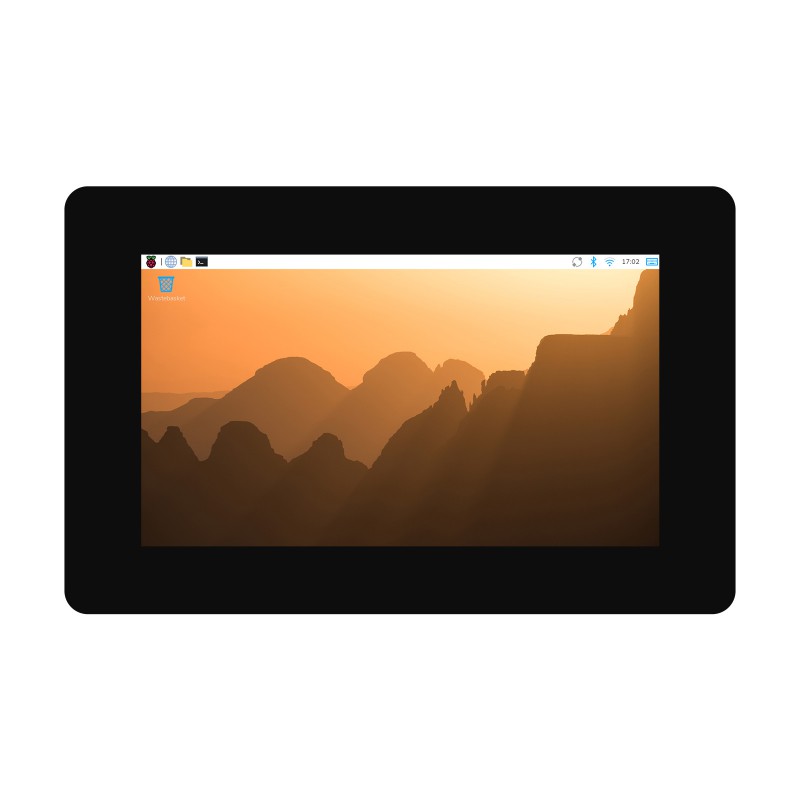

Dotykový displej 5" DSI 720x1280 IPS Waveshare 5-DSI-TOUCH-B
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable

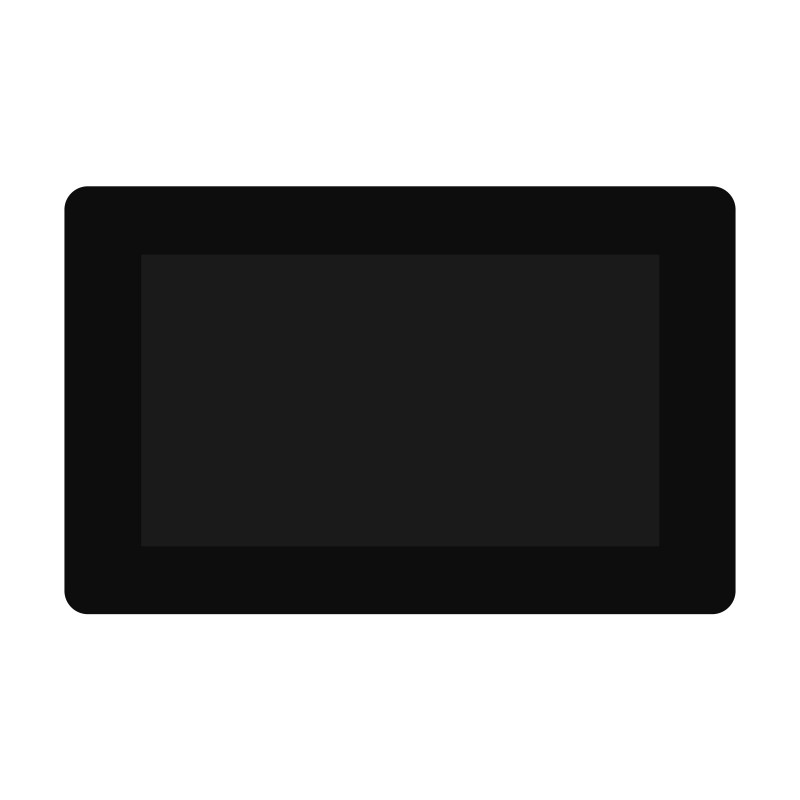

Dotykový displej 5" DSI 720×1280 IPS - Optical Bonding, tvrzené sklo
Vysoce kvalitní 5palcový IPS displej s rozlišením 720×1280 a rozhraním DSI, vyznačující se plnou laminací (Optical Bonding) a tvrzeným sklem 6H. Zařízení nabízí 5bodový kapacitní dotyk, softwarovou regulaci jasu a štíhlou konstrukci o tloušťce pouhých 8 mm. Ideálně spolupracuje s platformami, jako jsou Raspberry Pi, ESP32-P4 a čipy RK35xx.
Hlavní vlastnosti:
- IPS obrazovka s hardwarovým rozlišením 720×1280 a úhlem pohledu 178°.
- 5bodový kapacitní dotyk chráněný tvrzeným sklem o tvrdosti 6H.
- Technologie Optical Bonding zajišťující lepší kontrast a průhlednost obrazu.
- Rozhraní DSI s obnovovací frekvencí až 60Hz.
- Řídicí čip displeje HX8394 a dotykový řadič GT911.

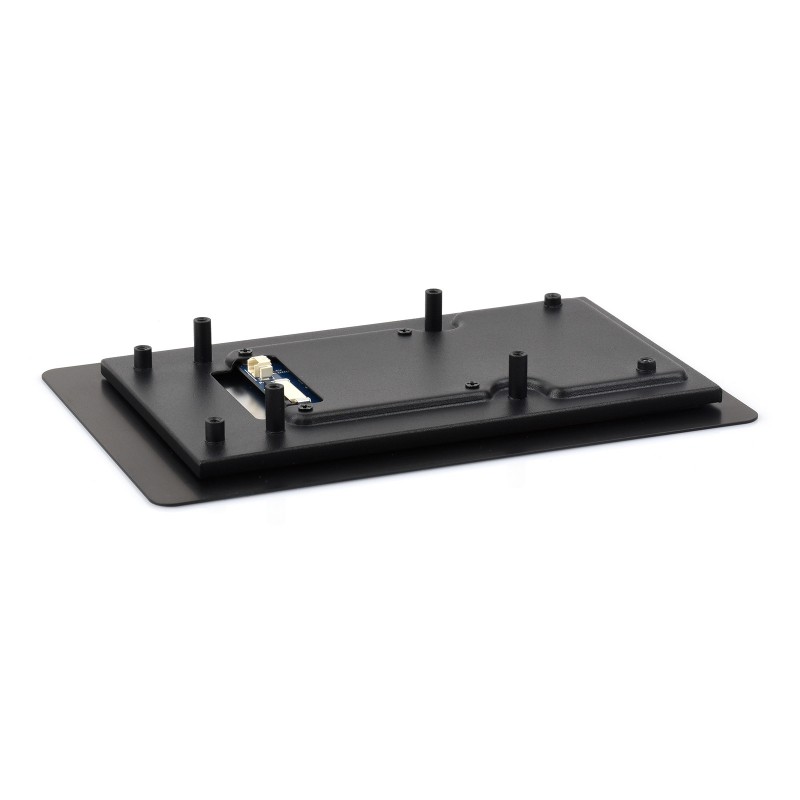

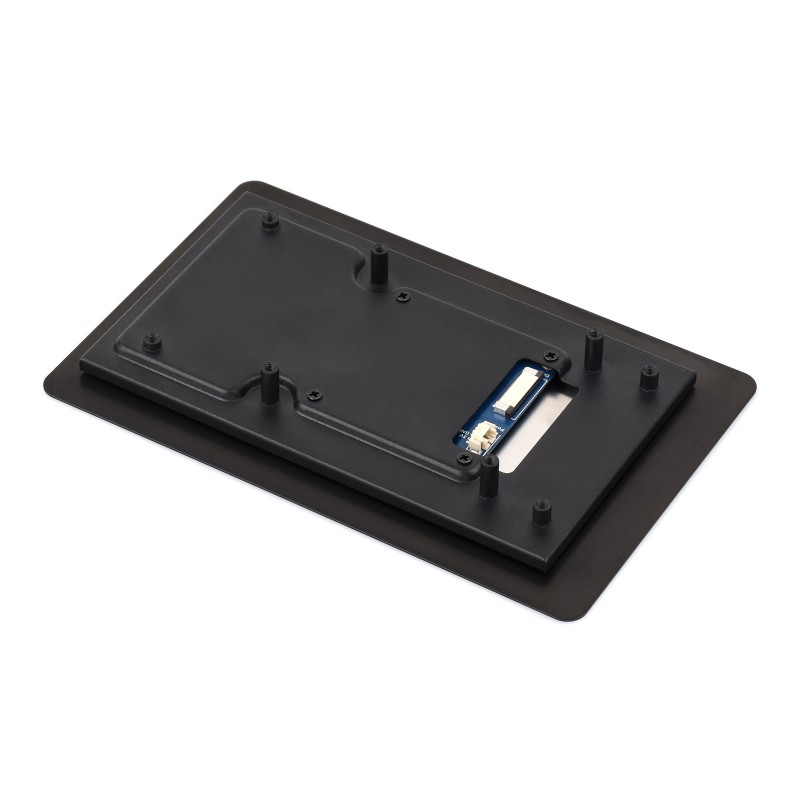

- Hliníkový zadní kryt zajišťující pasivní chlazení a odolnost.
- Výjimečně štíhlá konstrukce – celková tloušťka modulu je pouze 8 mm.
- Možnost softwarového ovládání jasu podsvícení.
Důležitá informace: Spuštění displeje s minipočítačem Raspberry Pi vyžaduje provedení změn v souboru config.txt. Podrobný návod ke konfiguraci je k dispozici na stránce Wiki výrobce.
Široká systémová kompatibilita
Modul byl navržen pro spolupráci s nejpopulárnějšími vývojovými platformami:
- Raspberry Pi: Podpora Raspberry Pi OS, dotyk 5bodový.
- ESP32-P4: Podpora pro grafické programy LVGL.
- RK3506 / RK3576: Podpora systémů Buildroot, Debian, Ubuntu a Android.
Příklady zapojení
V případě Raspberry Pi 5 je nutné použít kabel FFC a napájet LCD přes piny GPIO 5V. Pro Raspberry Pi 4B a ESP32-P4-Module-DEV-KIT je připojení realizováno přes dedikované pásky DSI a napájení ze sekce GPIO.
Technická specifikace
- Úhlopříčka: 5 palců
- Rozlišení: 720 × 1280 px
- Typ matice: IPS
- Řadič LCD: HX8394
- Dotykový řadič: GT911
- Rozhraní: DSI (MIPI)
- Tloušťka: 8 mm
- Tvrdost skla: 6H
- Chlazení: Pasivní (hliník)
- Obnovovací frekvence: 60Hz

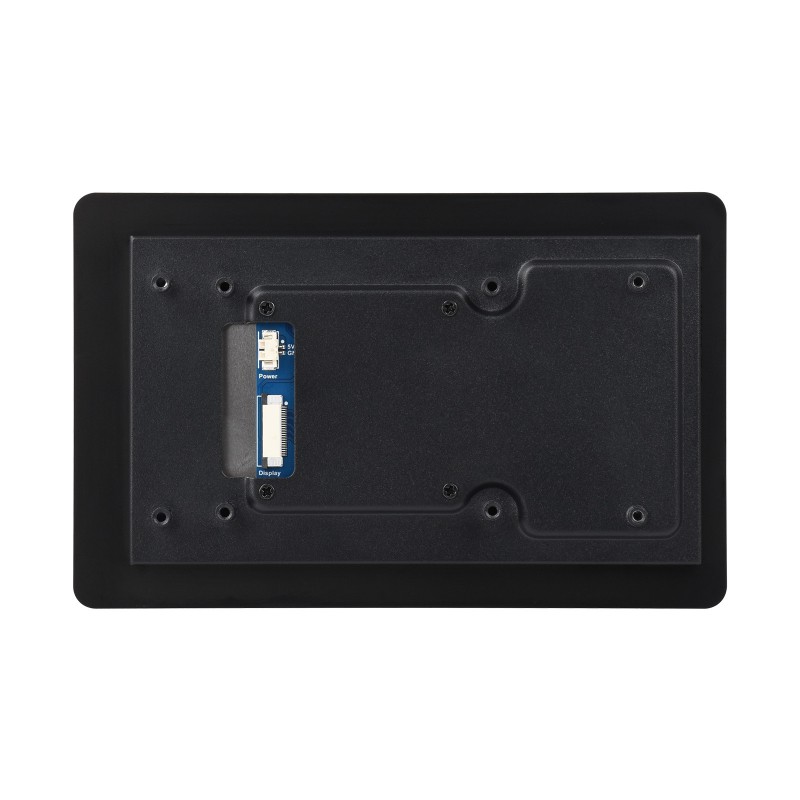

Rozhraní displeje
Vnější rozměry
Obsah sady
- Displej 5-DSI-TOUCH-B
- Kabel MIPI-DSI-Cable 12cm
- Kabel MX 1.25 2PIN do 2.54 3PIN
- Kabel FFC 22PIN ~200mm
- Kabel FFC 22PIN ~100mm
- Kabel MX1.25 2PIN do MX1.25 4PIN ~150mm
- Sada montážních distančních sloupků
