ESP32-S3 ETH Vývojová deska s RJ45 WiFi Bluetooth a podporou kamer
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable

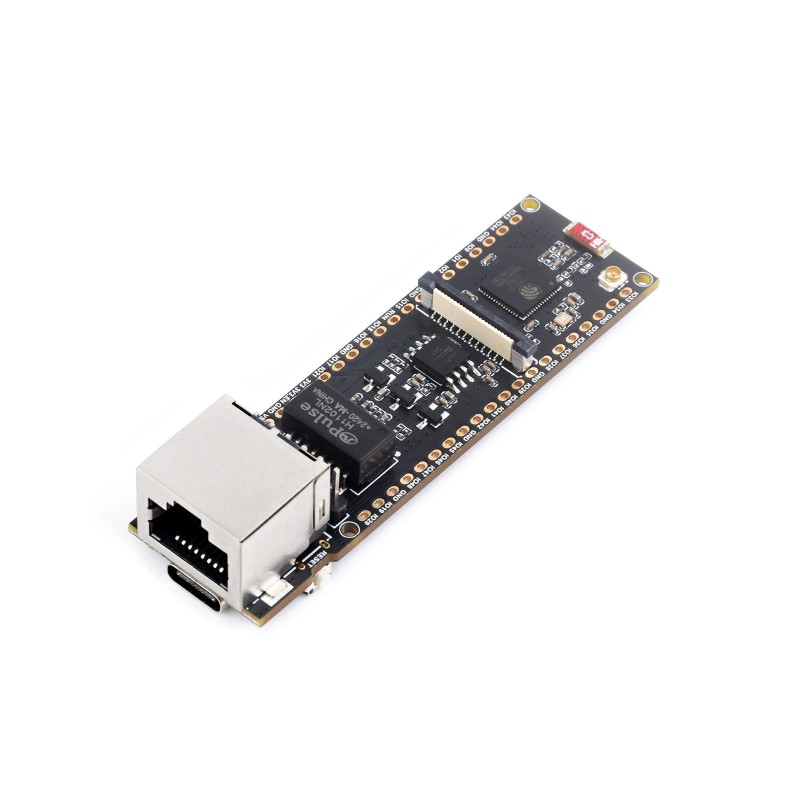

Vývojová deska ESP32-S3 ETH s portem RJ45 10/100Mb/s Wi-Fi Bluetooth a podporou kamer
Vývojová deska ESP32-S3 ETH založená na čipu ESP32-S3R8 kombinuje bezdrátovou komunikaci Wi-Fi a Bluetooth 5 s drátovým Ethernetem 10/100Mb/s prostřednictvím čipu W5500. Nabízí dvoujádrový procesor 240MHz, 8MB PSRAM, 16MB Flash, konektor pro kameru, slot pro TF kartu a kompatibilitu s Raspberry Pi Pico HAT, díky čemuž se hodí pro projekty IoT, chytrou domácnost, monitoring a akvizici obrazu.
Hlavní vlastnosti:
- Čip ESP32-S3R8 s dvoujádrovým procesorem Xtensa 32-bit LX7 do 240MHz.
- Paměť: 512KB SRAM, 384KB ROM, 8MB PSRAM a 16MB Flash.
- Bezdrátová konektivita 2.4GHz Wi-Fi a Bluetooth 5 LE.
- Integrovaný čip W5500 zajišťující drátový Ethernet 10/100Mb/s přes SPI.
- Port RJ45 s auto-negociací 10/100M.
- Podpora volitelného modulu PoE kompatibilního s IEEE 802.3af.
- Konektor pro kameru kompatibilní s OV2640, OV5640 a dalšími populárními moduly.
- Port USB Type-C pro napájení, programování a ladění.
- Slot pro TF kartu pro ukládání fotografií, souborů a dat.
- Kompatibilita s pinoutem Pico Header a vybranými Raspberry Pi Pico HAT.
- Možnost přepnutí na externí anténu přes konektor IPEX 1.
- Určeno pro IoT, AI, chytrou domácnost, monitoring a akvizici obrazu.
Verze produktu
Série je dostupná v několika variantách, což usnadňuje výběr sady pro konkrétní projekt. Základní verze obsahuje samotnou Ethernetovou desku, zatímco ostatní varianty ji rozšiřují o kameru OV5640 a/nebo modul PoE.

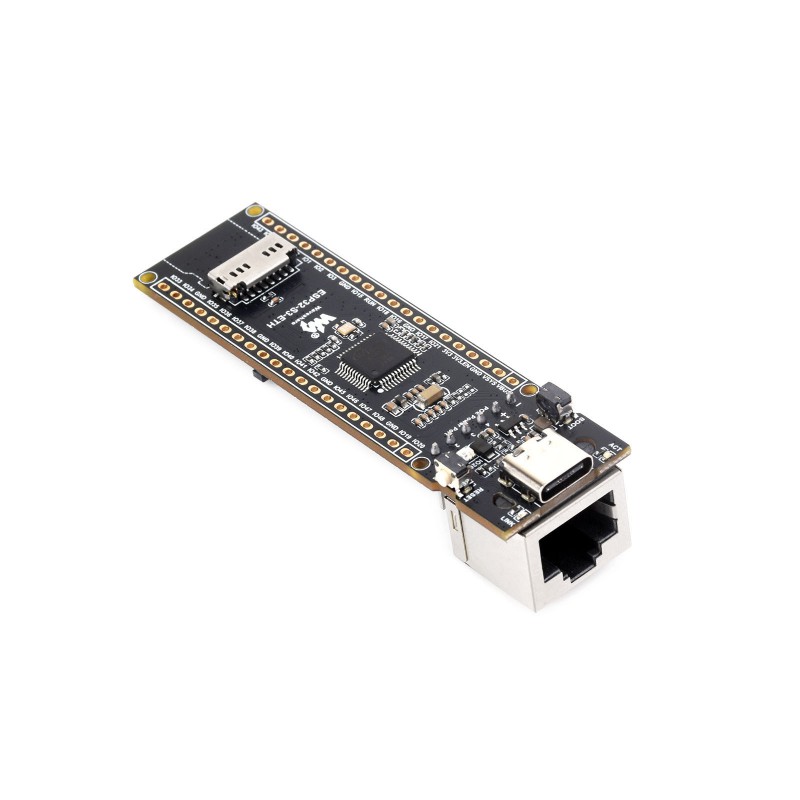

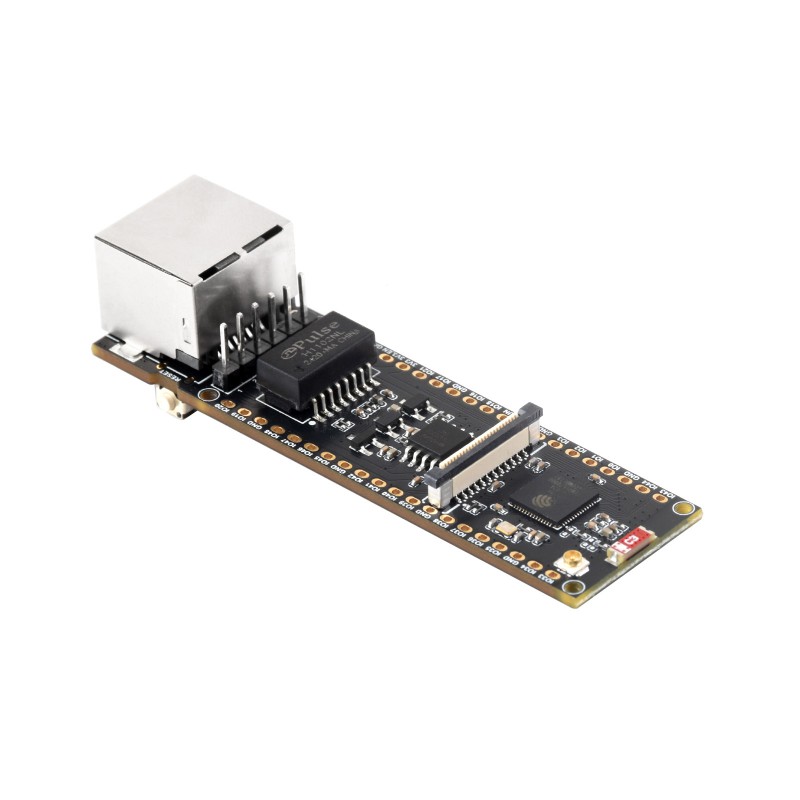

ESP32-S3-ETH
Základní vývojová deska s Ethernetem.
ESP32-S3-ETH-CAM-KIT
Ethernetová deska s kamerou OV5640.
ESP32-S3-POE-ETH
Ethernetová deska s modulem PoE.
ESP32-S3-POE-ETH-CAM-KIT
Ethernetová deska s kamerou OV5640 a modulem PoE.

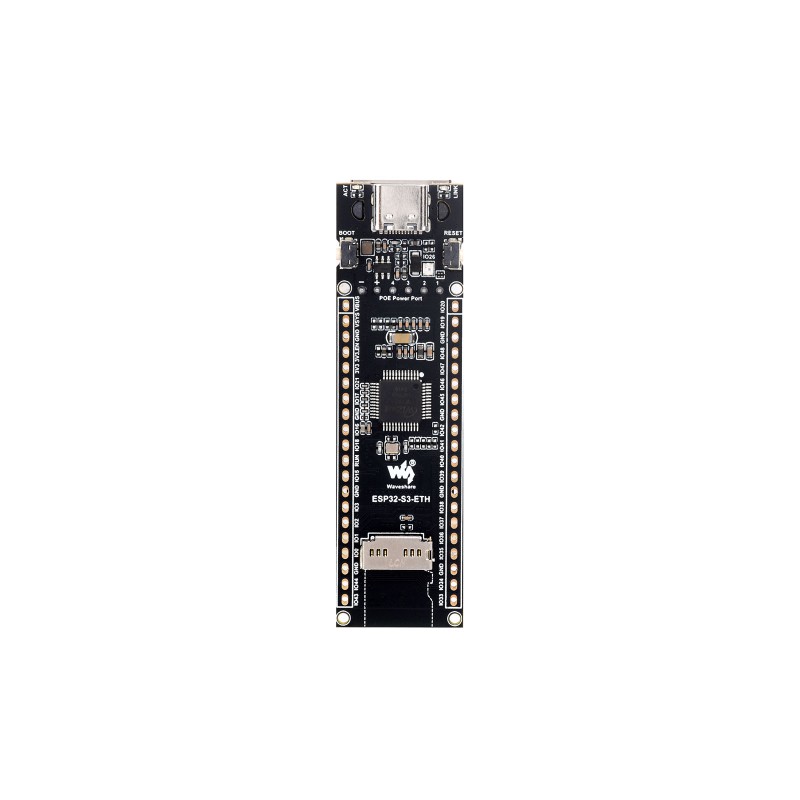

Dvě metody napájení
Desku lze napájet přes port USB Type-C nebo volitelně přes modul PoE. Toto řešení zvyšuje flexibilitu při nasazování zařízení v síťových projektech, průmyslových aplikacích a instalacích chytré domácnosti.
Volitelný modul PoE
Po použití přídavného modulu PoE může být deska napájena přímo přes Ethernetový kabel. To umožňuje současné přivedení napájení a přenos dat jedním kabelem, což zjednodušuje montáž zařízení na těžko přístupných místech.
Podpora kamer a akvizice obrazu
Na desce se nachází konektor pro kameru kompatibilní s moduly OV2640, OV5640 a dalšími populárními kamerami. Díky tomu je platforma vhodná pro aplikace, jako je video monitoring, záznam obrazu, analýza vizuálních dat a projekty AI Edge.

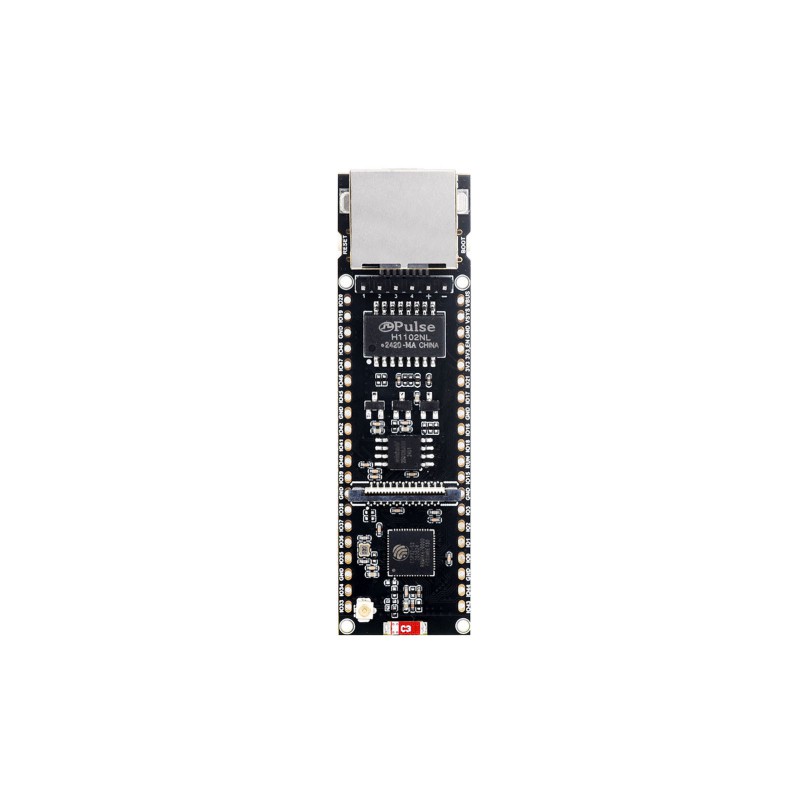

Co se nachází na desce
ESP32-S3 ETH integruje klíčové prvky nezbytné pro stavbu výkonného síťového zařízení: mikrokontrolér ESP32-S3R8, paměť Flash, Ethernetový řadič, port RJ45, slot TF, konektor pro kameru a rozhraní pro rozšíření. Díky tomu lze rychle zahájit vývoj vlastního zařízení bez nutnosti navrhovat další elektroniku.
- ESP32-S3R8 – dvoujádrový procesor Xtensa 32-bit LX7 do 240MHz.
- W25Q128 – 16MB paměti Flash pro program a data.
- W5500 – Ethernetový řadič.
- H1102NLT – Ethernetový transformátor.
- JW5060 – stabilizátor napětí.
- USB Type-C – napájení a programování.
- RJ45 – Ethernetový port 10/100M s auto-negociací.
- Konektor modulu PoE – pro připojení modulu PoE.
- Konektor kamery – kompatibilní s OV2640, OV5640 a dalšími kamerami.
- IPEX 1 – konektor externí antény aktivovaný přepájením rezistoru.
- Keramická anténa – používaná výchozím nastavením.
- Slot TF – podpora paměťových karet.
- Tlačítko BOOT.
- Indikátor ACT.
- Indikátor LINK.
- Tlačítko RESET.
Rozhraní a kompatibilita
Deska je kompatibilní s rozložením vývodů Pico Header, díky čemuž může spolupracovat s vybranými moduly Raspberry Pi Pico HAT. Rozsáhlá sada rozhraní a přístup k bohatému ekosystému ESP32 umožňují rychle implementovat síťovou komunikaci, ovládání zařízení, ukládání dat a zpracování obrazu.
Vnější rozměry
Kompaktní rozměry desky usnadňují integraci do krytů, vestavěných systémů a prototypových projektů. Je to dobré řešení jak pro testy, tak pro hotové implementace.
Technická specifikace
- Mikrokontrolér: ESP32-S3R8
- Procesor: Xtensa 32-bit LX7, dual-core
- Frekvence: do 240MHz
- SRAM: 512KB
- ROM: 384KB
- PSRAM: 8MB
- Flash: 16MB
- Bezdrátová konektivita: Wi-Fi 2.4GHz, Bluetooth 5 LE
- Ethernet: W5500, 10/100Mb/s, SPI
- Síťový port: RJ45 10/100M auto-negociace
- PoE: volitelný modul, IEEE 802.3af
- Konektor kamery: OV2640, OV5640 a další kompatibilní
- Datové úložiště: slot pro TF kartu
- Napájení a programování: USB Type-C
- Anténa: keramická + volitelná externí přes IPEX 1
- Kompatibilita: Pico Header, vybrané Raspberry Pi Pico HAT
Obsah sady
- Vývojová deska ESP32-S3-ETH
