ESP32-S3 Vývojová deska s 3.49" IPS dotykovým displejem v pouzdře – Wi-Fi Bluetooth AI Voice
Vývojová deska Waveshare založená na čipu ESP32-S3R8. Vybavena panoramatickým 3,49palcovým dotykovým IPS displejem s rozlišením 172×640. Modul integruje řadu funkcí nezbytných pro moderní IoT projekty: Wi-Fi a Bluetooth komunikaci, 6osý IMU senzor, RTC hodiny a pokročilý audio systém se dvěma mikrofony a redukcí šumu, ideální pro AI aplikace a hlasové ovládání.
Verze Case A – produkt v estetickém pouzdře (bez baterie).
Klíčové vlastnosti:
- Mikrokontrolér ESP32-S3R8 – dvoujádrový procesor Xtensa 32-bit LX7, až 240MHz
- Paměť: 512KB SRAM, 384KB ROM, 8MB PSRAM a 16MB Flash
- Bezdrátové připojení: 2.4GHz Wi-Fi (802.11 b/g/n) a Bluetooth 5 (LE)
- Displej: 3.49" IPS, kapacitní dotykový panel, rozlišení 172×640
- Audio systém: Kodeky ES8311 (DAC) a ES7210 (ADC), dva mikrofony s redukcí šumu a ozvěny
- Podpora AI Speech Interaction – možnost integrace s jazykovými modely (např. DeepSeek)
- Senzory: 6osý IMU QMI8658 (akcelerometr + gyroskop), hodiny RTC PCF85063
- Slot pro kartu TF (microSD) – rozšíření paměti a rychlý přenos dat
- Rozhraní: USB-C (programování), výstupy GPIO 22PIN (rastr 2.54mm)

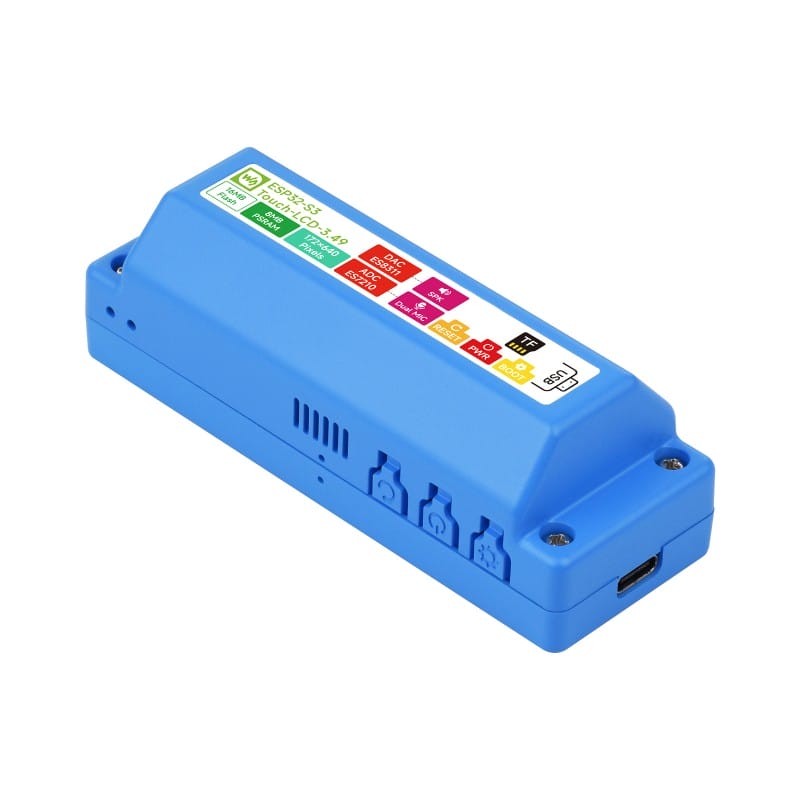

- Ochranné pouzdro (Case A) zajišťující estetický vzhled a bezpečnost elektroniky
- Programovatelná tlačítka PWR a BOOT

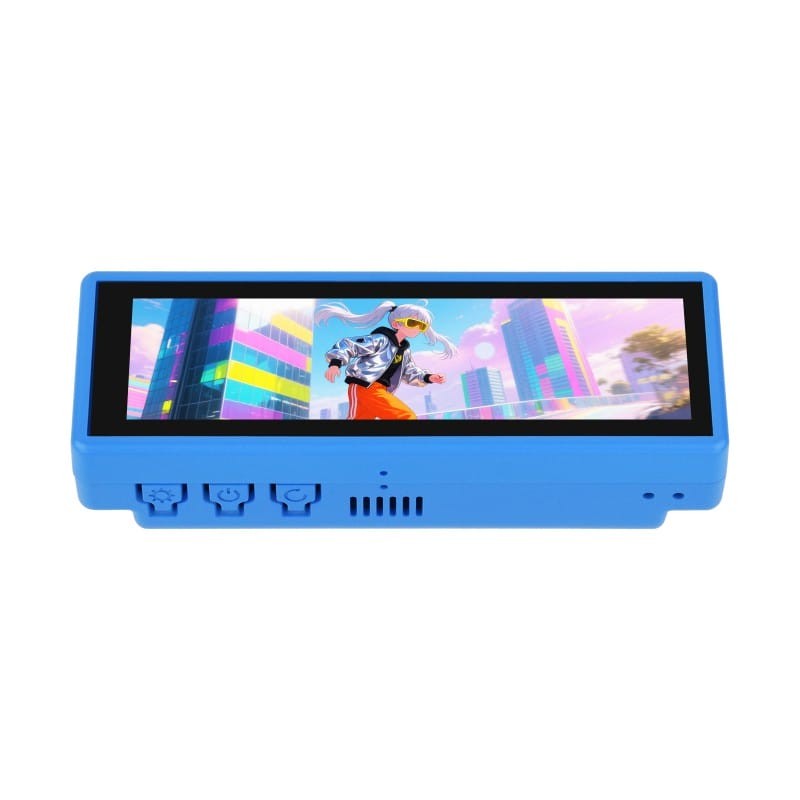

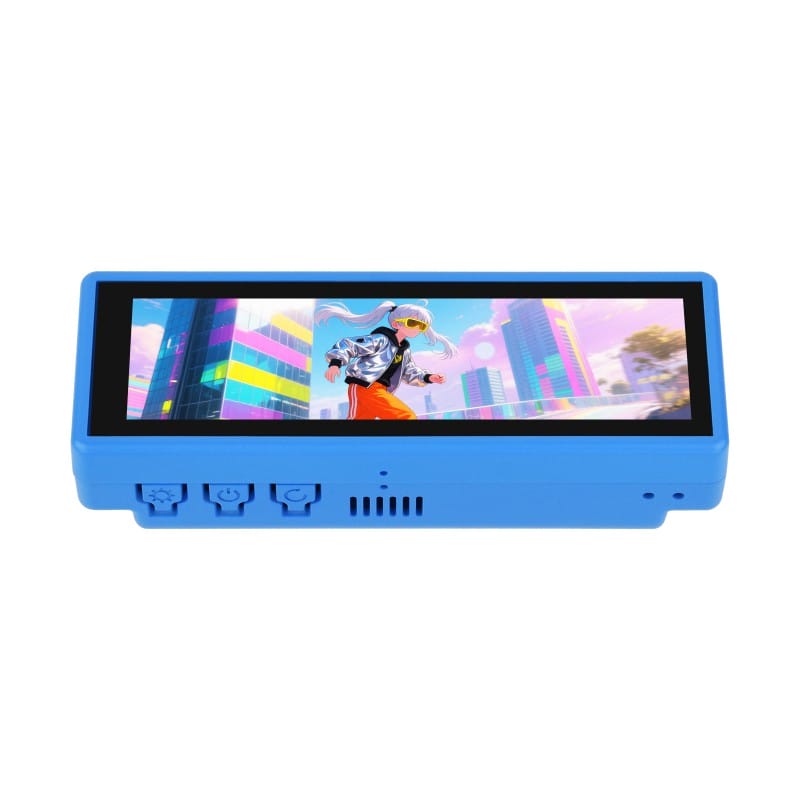

Panoramatický dotykový IPS displej
Displej s vysokým rozlišením 172×640 pixelů poskytuje živé barvy (16.7M) a široké pozorovací úhly. Rozhraní QSPI zaručuje plynulé obnovování a kapacitní dotykový panel umožňuje pohodlnou interakci s uživatelem.
Pokročilé Audio a AI
Integrovaná matice dvou mikrofonů spolu s obvody pro redukci šumu a ozvěny činí modul ideálním pro projekty rozpoznávání řeči a integraci s hlasovými asistenty AI.
Popis prvků desky
- ESP32-S3R8 SoC Wi-Fi/Bluetooth, 240MHz, 8MB PSRAM
- Vestavěná anténa Wi-Fi 2.4GHz a Bluetooth 5 (LE)
- TCA9554PWR I2C GPIO expandér (8-bit)
- W25Q128JVSI 16MB paměť Flash
- ES8311 DAC Výkonný audio kodek (výstup)
- ES7210 ADC Výkonný audio kodek (mikrofonní vstup)
- QMI8658 6osý pohybový senzor (gyroskop + akcelerometr)
- Dva mikrofony Pokročilá hlasová interakce
- Slot pro TF karty Podpora karet formátovaných ve FAT32
- Tlačítko RESET
- Tlačítko napájení PWR
- Tlačítko BOOT
- Konektor reproduktoru MX1.25 2PIN
- Konektor antény IPEX1 Volitelný (vyžaduje připájení rezistoru)
- Výstupy GPIO 22PIN Pro připojení externích modulů
- Port USB Type-C Programování a logy
- PCF85063 RTC hodiny reálného času
Technická specifikace
- Panel displeje: IPS LCD
- Úhlopříčka: 3.49 palce
- Rozlišení: 172 × 640 px
- Barvy: 16.7M
- Rozhraní displeje: QSPI
- Ovladač LCD: AXS15231B
- Rozhraní dotyku: I2C (Kapacitní)
- Procesor: ESP32-S3R8 Dual-core
- Flash / PSRAM: 16MB / 8MB
- IMU: QMI8658 (3osý akcelerometr a gyroskop)
- RTC: PCF85063
- Audio: 2x Mikrofon, kodeky ES8311/ES7210
- Slot pro karty: microSD (TF)
Obsah sady
- ESP32-S3-Touch-LCD-3.49 (Verze Case A) x1
Poznámka: Sada neobsahuje baterii.
Poznámka: Grafika na fotografiích je ilustrační. Modul má nahrané základní testovací demo a kompletní softwarové příklady jsou k dispozici na Wiki stránce výrobce.
