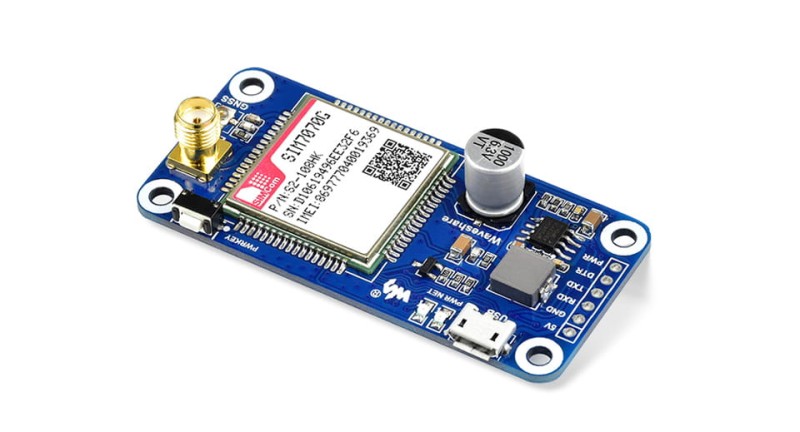

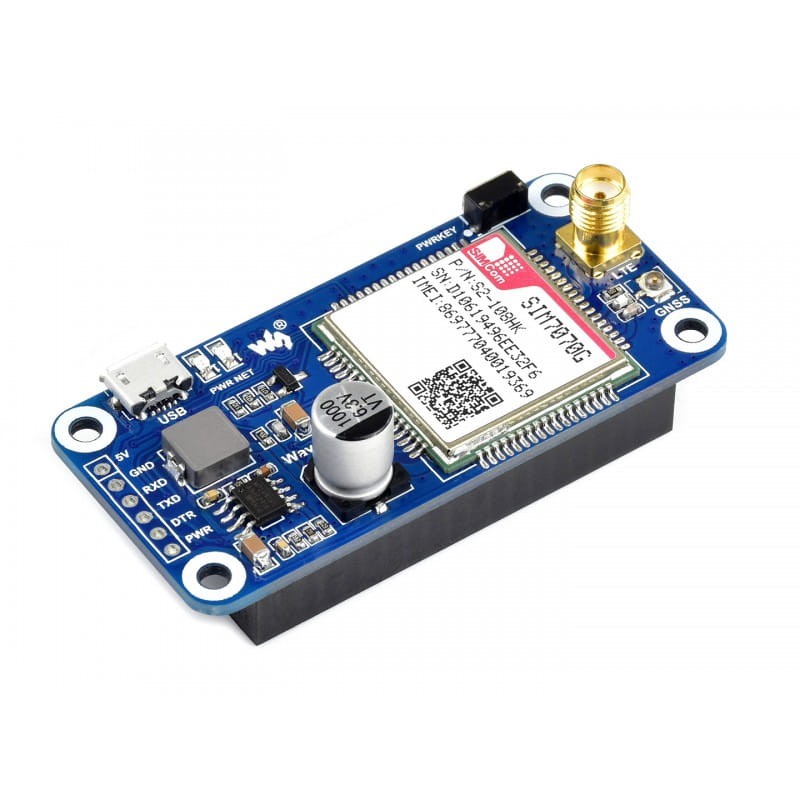

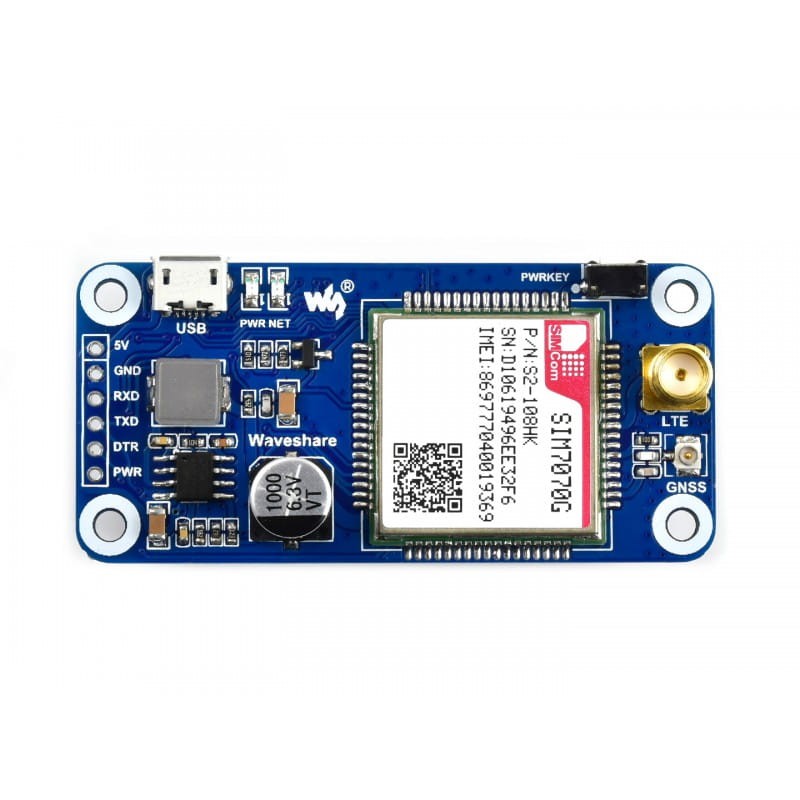

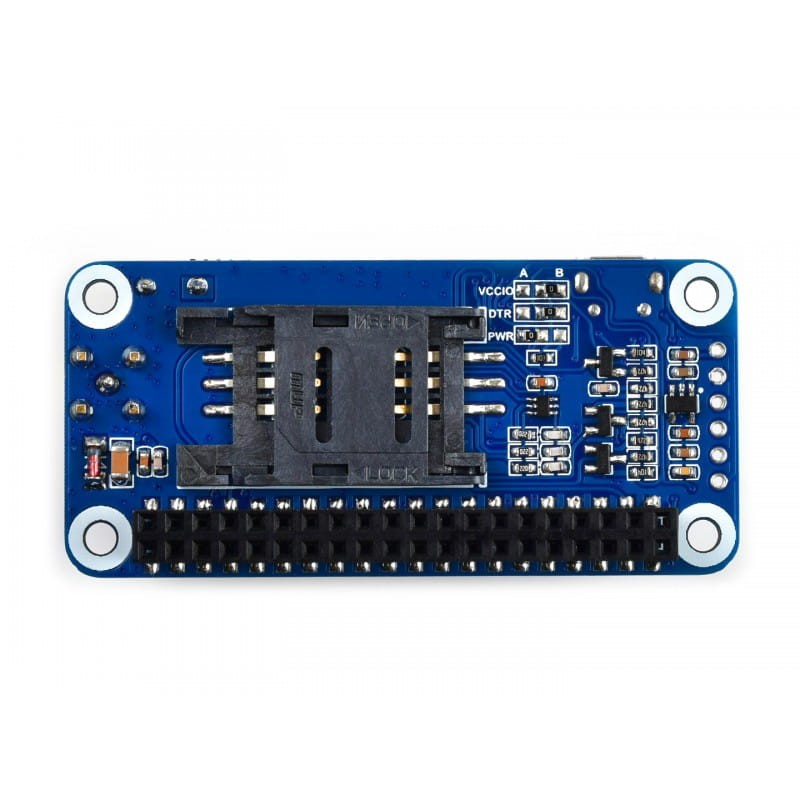

HAT pro Raspberry Pi se SIM7070G NB-IoT / Cat-M / GPRS / GNSS HAT
Cena:
954,29 Kč
včetně 23% DPH, bez nákladů na dopravu
Regular price:
The lowest price during 30 days prior to the reduction:
・Kup teraz i zapłać za 30 dni
product unavailable
Dodavatel:
![WaveShare]()
Kód produktu/SKU:
SIM7070G Cat-M/NB-IoT/GPRS HAT (EN) Waveshare 18078
Kategorie:
Rozšíření pro raspberry pi
Rozšíření pro Raspberry Pi s modulem SIM7070G umožňující komunikaci pomocí NB-IoT a s vestavěným přijímačem GNSS, který umožňuje číst navigační data ze systémů: GPS, GLONAS,GALILEO.
Další piny na desce modulu umožňují spolupráci s ArduinoSTM32.
.Funkce:

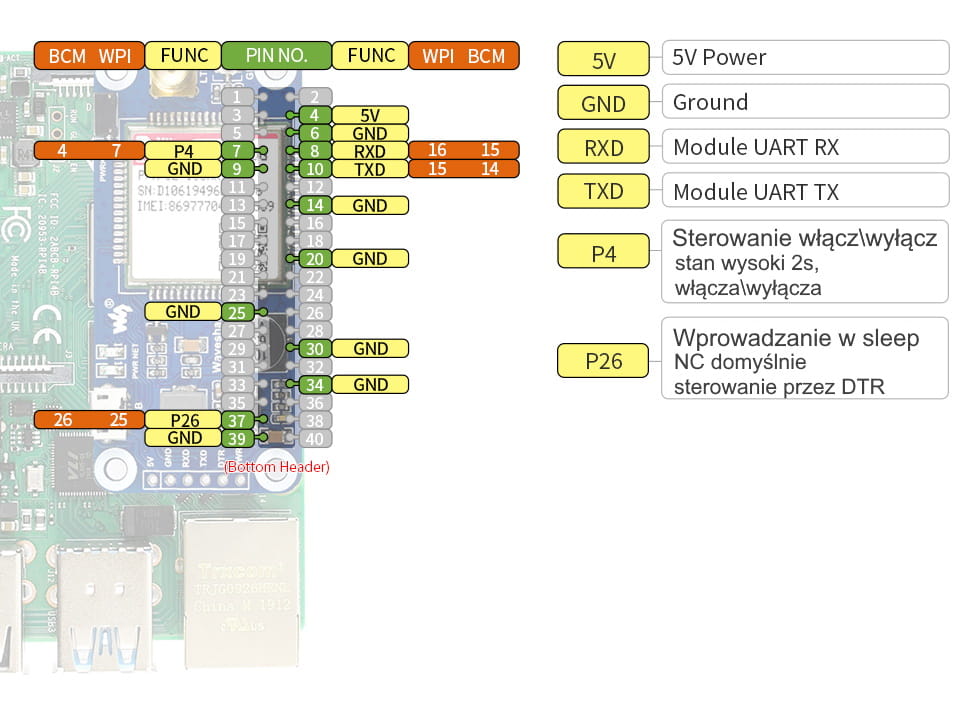

.- 40pinový konektor GPIO pro Raspberry Pi .
- Podporované protokoly TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT
- GPS, BeiDou, GLONASS, Galileo určování polohy

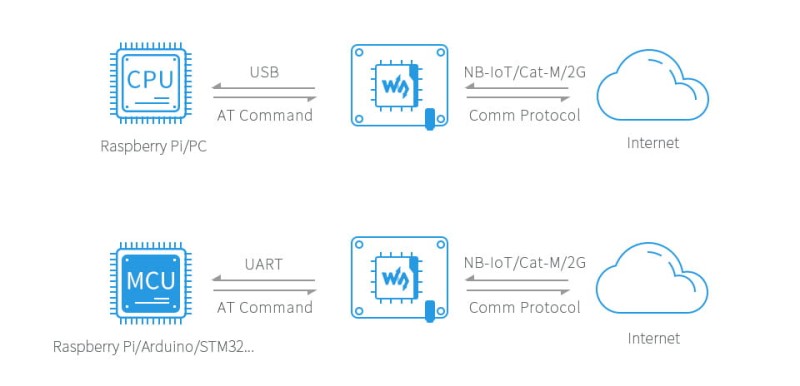

- Rozhraní USB, které umožňuje testování příkazů AT, čtení dat GPS atd. .
- Rozhraní UART pro připojení Arduino/STM32 .

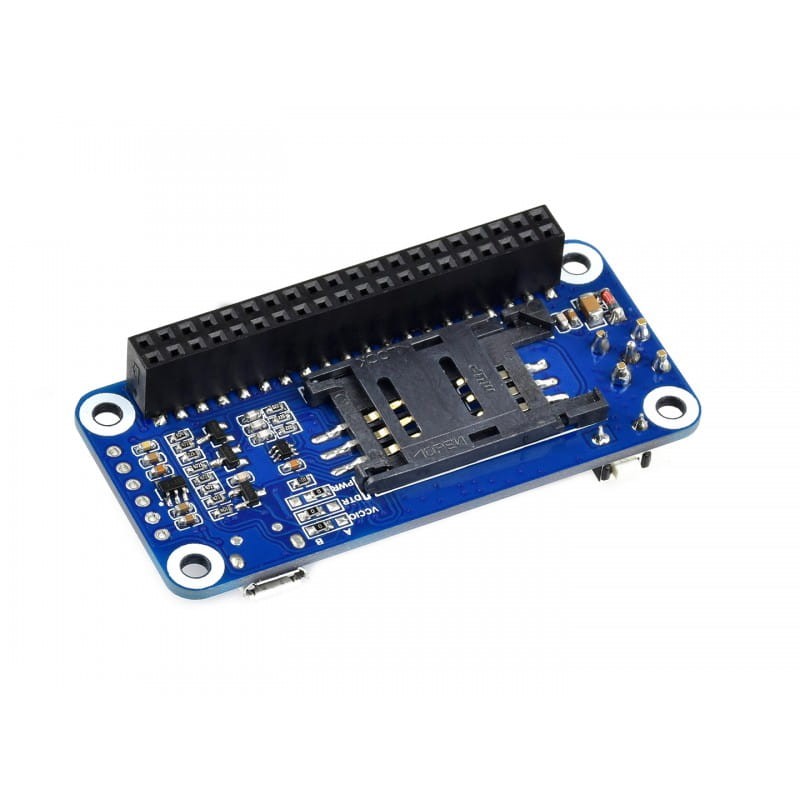

- Slot pro kartu SIM, podporovány jsou pouze 1,8V karty SIM .
- LED indikátory pro snadné sledování stavu komunikace
- Baudrate: 300~3686400 bps
- Dostupné příklady ovládání pro Raspberry Pi/Arduino/STM32
Specifikace
.| NB-IoT/Cat-M/2G | .||
|---|---|---|
| Pásmo | .NB-IoT: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85 | |
| Cat-M: B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85 | ||
| GSM/GPRS/EDGE: 850/900/1800/1900MHz | ||
| Stupeň dat | .NB-IoT: 136Kbps(DL)/150Kbps(UL) | .|
| Cat-M: 589Kbps(DL)/1119Kbps(UL) | .||
| GPRS: 85,6 Kb/s(DL)/85,6 Kb/s(UL) | .||
| EDGE: 236,8 Kb/s(DL)/236,8 Kb/s(UL) | GPRS. | |
| Podpora karty SIM | Karta NB-IoT/Cat-M/2G (POUZE 1,8V karta SIM) | .|
| Použitelná oblast | .globální | |
| GNSS | .||
| Typ přijímače | .16kanálový | |
| Kód C/A | ||
| Pásmo | .GPS L1: 1575,42 ± 1,023 MHz | .|
| GLONASS L1: 1598.0625 ~ 1605.375MHz | .||
| BDS B1: 1559.052 ~ 1591.788MHz | .||
| Galileo L1: 1575,42 ± 1,023 MHz | ||
| Formát dat | NMEA-0183 | .|

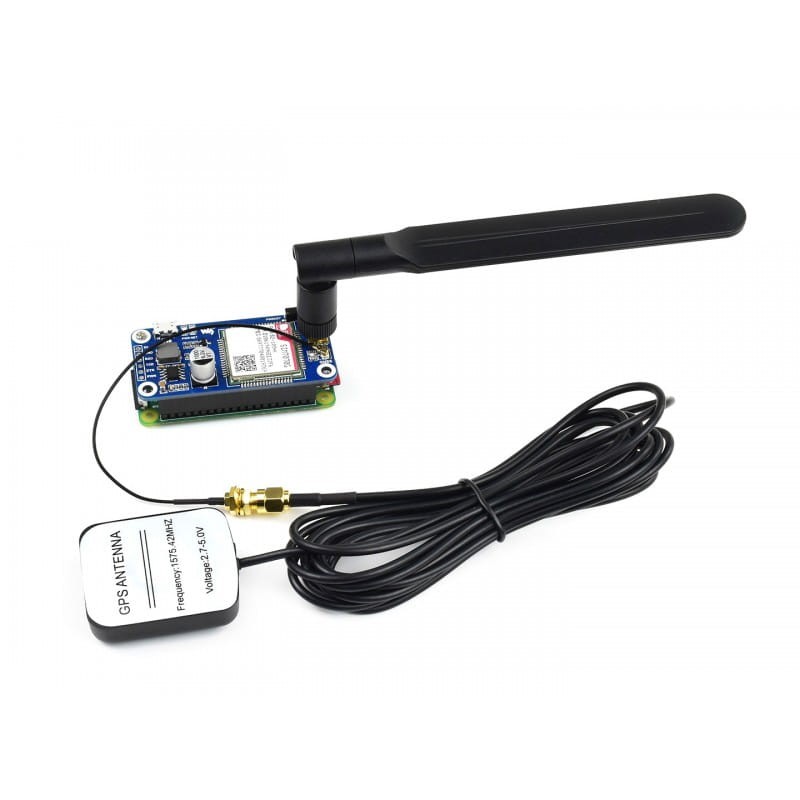

| Formát dat | Antenna | Aktivní anténa | .
| Ostatní | ||
| Napájení | .5V | |
| Pracovní napětí | .5V / 3,3V (konfigurováno přes rezistor 0Ω) | Napájení | 5V / 3,3V (konfigurováno přes rezistor 0Ω) |
| Aktuální spotřeba | přibližně 41 mA (klidový režim) | .|
| Provozní teplota | cca 40°C ~ 85°C | -40°C ~ 85°C | .
| Teplota skladování | Skladovací teplota | -45°C ~ 90°C | .
| Rozměry | 30,50 mm × 65,00 mm | .|
