HAT pro Raspberry Pi se SIM7600E-H LTE CAT4 4G / 3G / 2G / GSM / GPRS / GNSS

HAT modul pro Raspberry Pi založený na SIM7600E-H 4G umožňující komunikaci GSM 4G/3G/2G a podporující určování polohy GNSS. Podporuje LTE CAT4 s přijatelnou rychlostí stahování až 150 Mb/s při relativně nízké spotřebě energie.

Modul můžete připojit k počítači a používat jej k procházení internetu nebo jej připojit k počítači Raspberry Pi a zajistit vysokorychlostní připojení 4G, telefonovat, posílat SMS, číst aktuální polohu GPS atd.

Specifikace:

• Konektor pro přímé připojení k Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B+
.

• Podporuje telefonní hovory, SMS, MMS, e-mail, TCP, UDP, DTMF, HTTP, FTP atd.
.

• Podpora GPS,BeiDou, Glonass, LBS
.

• Rozhraní USB pro ovládání pomocí příkazů AT a čtení dat z GPS
.

• Čip CP2102 USB UART pro ladění
.

• Rozhraní UART umožňující ovládání přes Arduino/STM32
.

• Slot pro kartu SIM 1,8/3V


• Slot pro paměťovou kartu TF


• Audio konektor a dekodér pro telefonování


• 2xLED indikující stav modulu


• Vestavěný převodník logických úrovní umožňující řízení 3,3 V nebo 5 V, volitelný propojkou
.

• Baudrate: 300bps ~ 4Mbps (výchozí: 115200bps)


• Služba prostřednictvím příkazů AT (3GPP TS 27.007, 27.005 a sada příkazů V.25TER)


• Podporovaná sada aplikačních nástrojů SIM: SAT Class 3, GSM 11.14 Release 99, USAT
.

• Dostupné příklady pro Raspberry Pi/Arduino/STM32
.

• Napájecí napětí: 5V


• Napětí na ovládacích vedeních: 5V nebo 3,3V volitelné pomocí jumperu


• Provozní napětí: -30 °C ~ 80 °C


• Rozměry: 56,21 mm x 65,15 mm

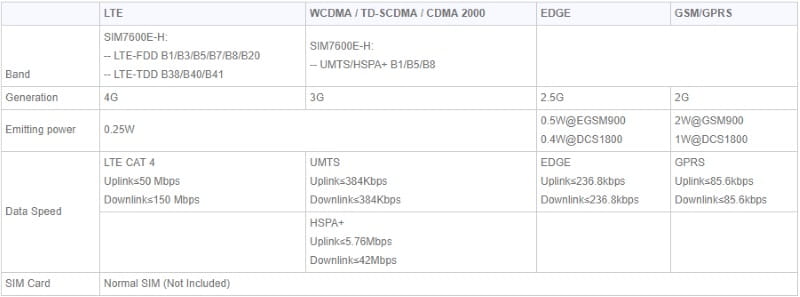

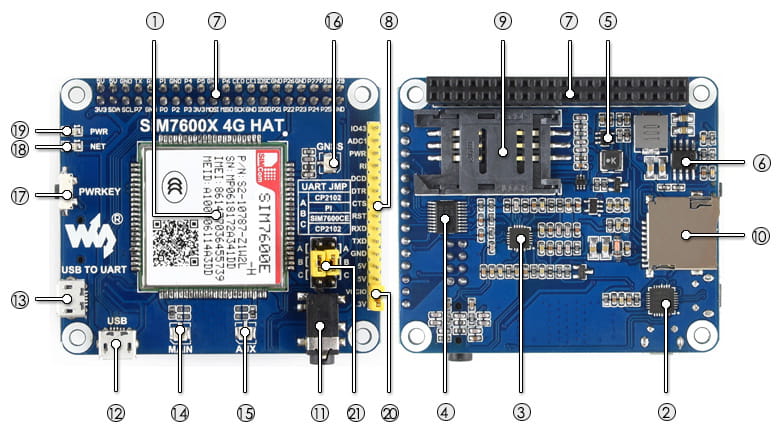

Popis modulu:

1. SIM7600E-H


2. Převodník USB na UART CP2102


3. NAU8810 autio dekodér


4. TXS0108EPWR měnič úrovně napětí:změní 3,3 V/5 V na 1,8 V


5. Napájecí obvodMP2128DT


6. MP1482 napájecí obvod
.

7. Slot pro připojení k Raspberry Pi


8. SIM7600: konektor pro připojení Arduina/STM32


9. SIM zásuvka
.

10. Slot pro kartu TF


11. 3,5mm konektor pro sluchátka/mikrofon


12. USB: testování příkazů AT, čtení dat GPS atd.
.

13. Rozhraní USB na UART: ladění, provoz s Raspberry Pi
.

14. Konektor antény MAIN
.

15. Konektor antény AUX


16. Konektor antény GNSS


17. Vypínač napájení


18. Ukazatel stavu sítě


19. Ukazatel výkonu


20. Kontrolní propojka řídicího napětí:
    VCCIO - 3,3V: pro napětí na řídicích vodičích 3,3V
    VCCIO - 5V: pro napětí na řídicích vodičích 5V
.

21. Konfigurace připojení UART:
    A: přístup k Raspberry Pi pomocí převodníku USB na UART
    B: ovládání SIM7600 pomocí Raspberry Pi
    C: ovládání SIM7600 pomocí převodníku USB na UART
.

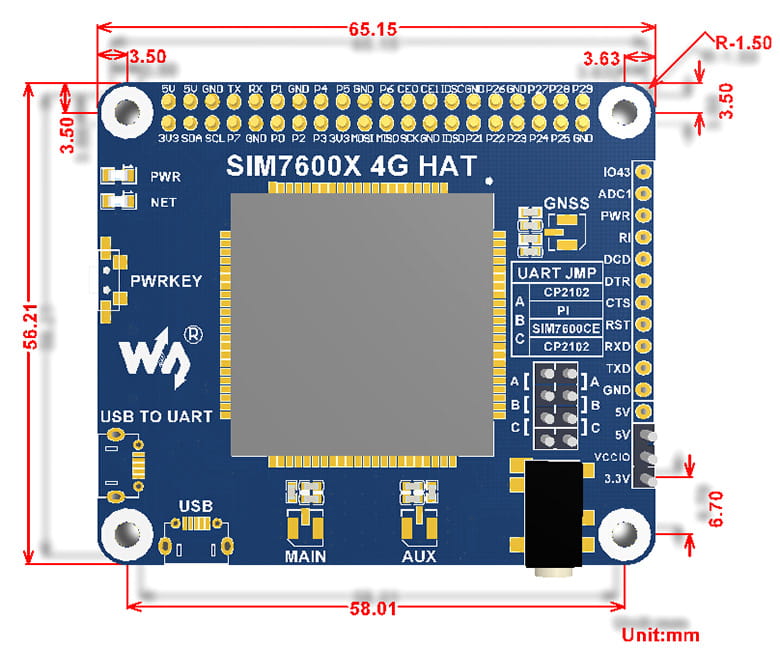

Vnější rozměry:

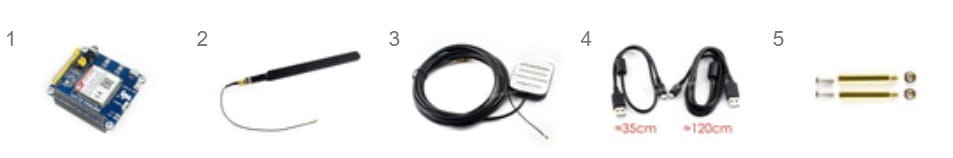

Sada obsahuje:

.

1. Modul se SIM7600E-H
.

2. LTE anténa
.

3. GPS anténa


4. USB kabel x 2
.

5. Šrouby a distanční podložky umožňující montáž na Raspberry Pi
.

Wiki: SIM7600E-H_4G_HAT
