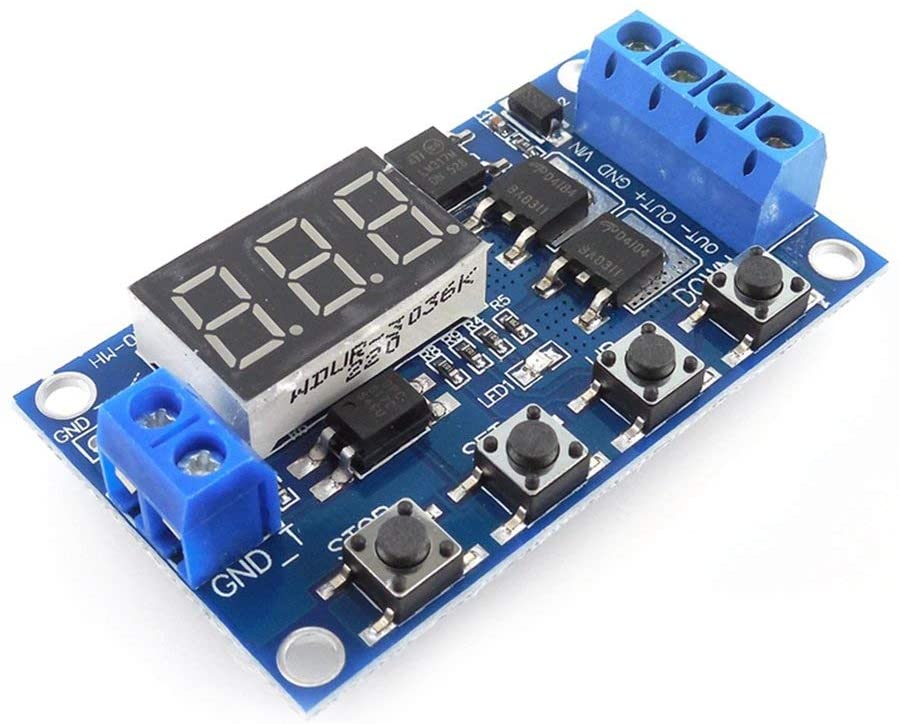

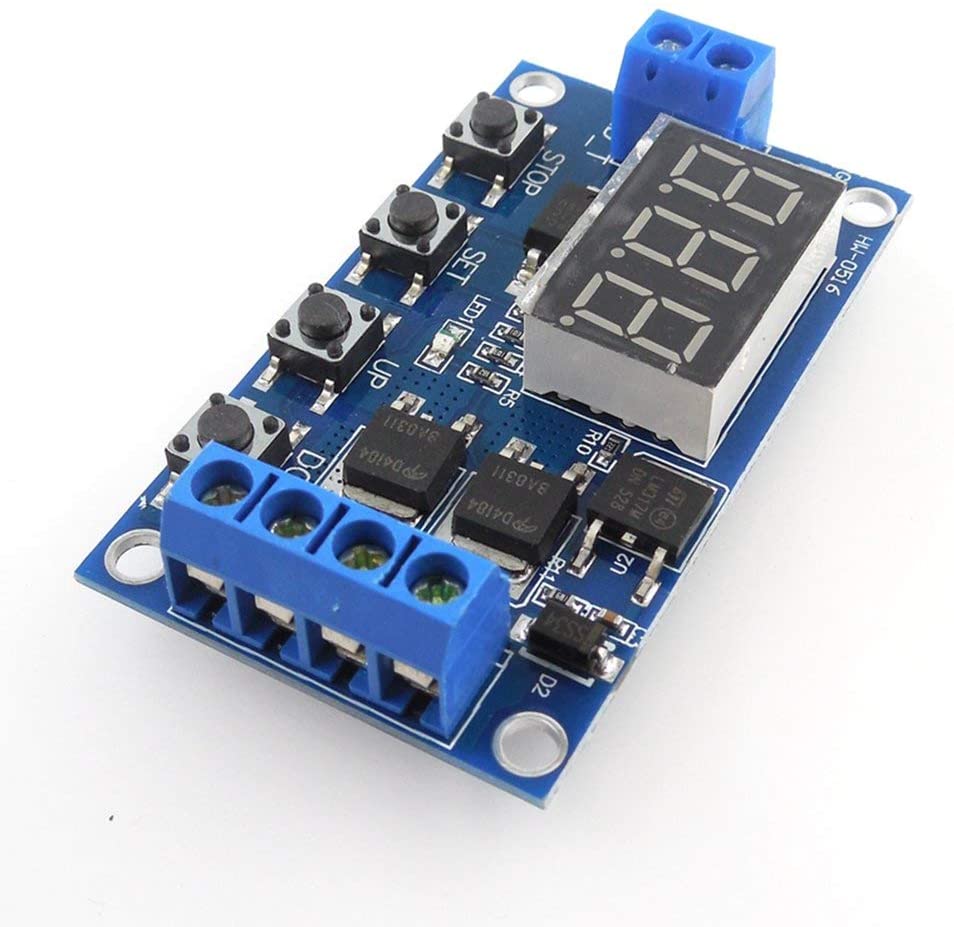

Timingový reléový modul s výstupy postavenými na tranzistorech Mosfet.
Obvod umožňuje realizovat několik funkcí zpoždění v čase od 0,1s do 999minut, začátek odpočítávání času se spouští vstupem spouštěče, k dispozici je také funkce automatického cyklického provozu. Provozní doba je indikována na LED displeji, konfigurace režimů se provádí pomocí tlačítek na ovládací desce. Řídicí vstup je galvanicky oddělen od oddělovacího obvodu, což umožňuje ovládání z externích regulátorů.
.
Specifikace modulu HW516:
- Napájecí napětí: 5 V až 36 V .
- Vstupní napětí spouštěče: 3 V až 24 V

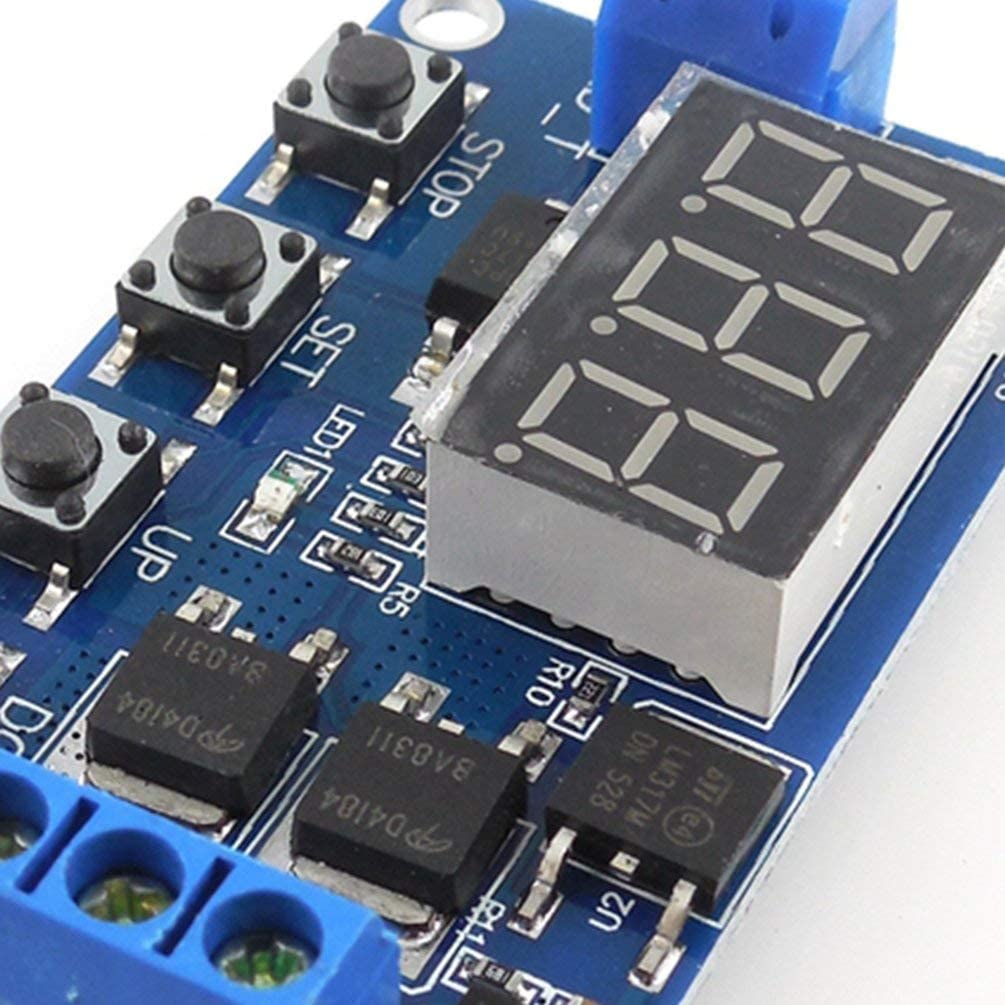

- Tranzistor: MOS D4184 .
- Přípustné výstupní zatížení: 15 A v pulzu
- Konfigurace pomocí klíčů .
- Kabelové připojení: konektory ARK
- Rozměry: 60 x 38,5 x 12 mm
- Rozsah nastavení času: 0,1 s - 999 min .

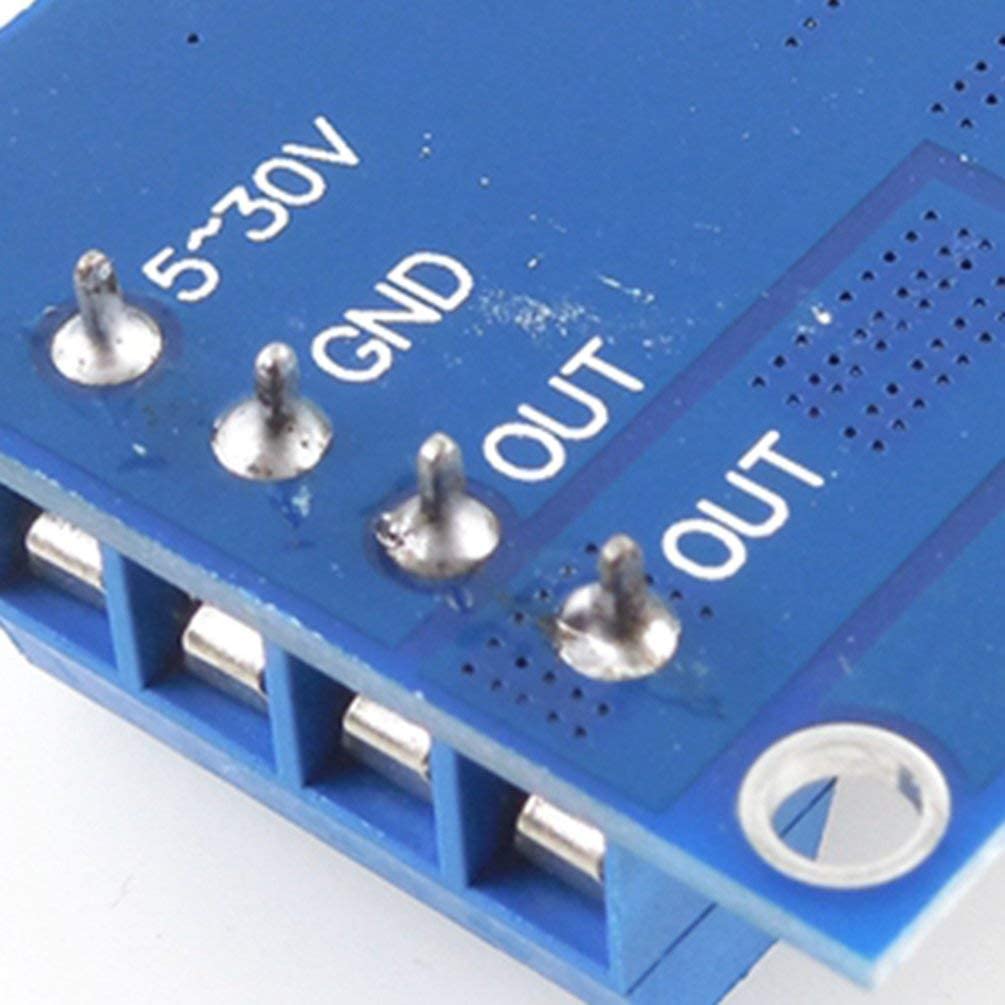

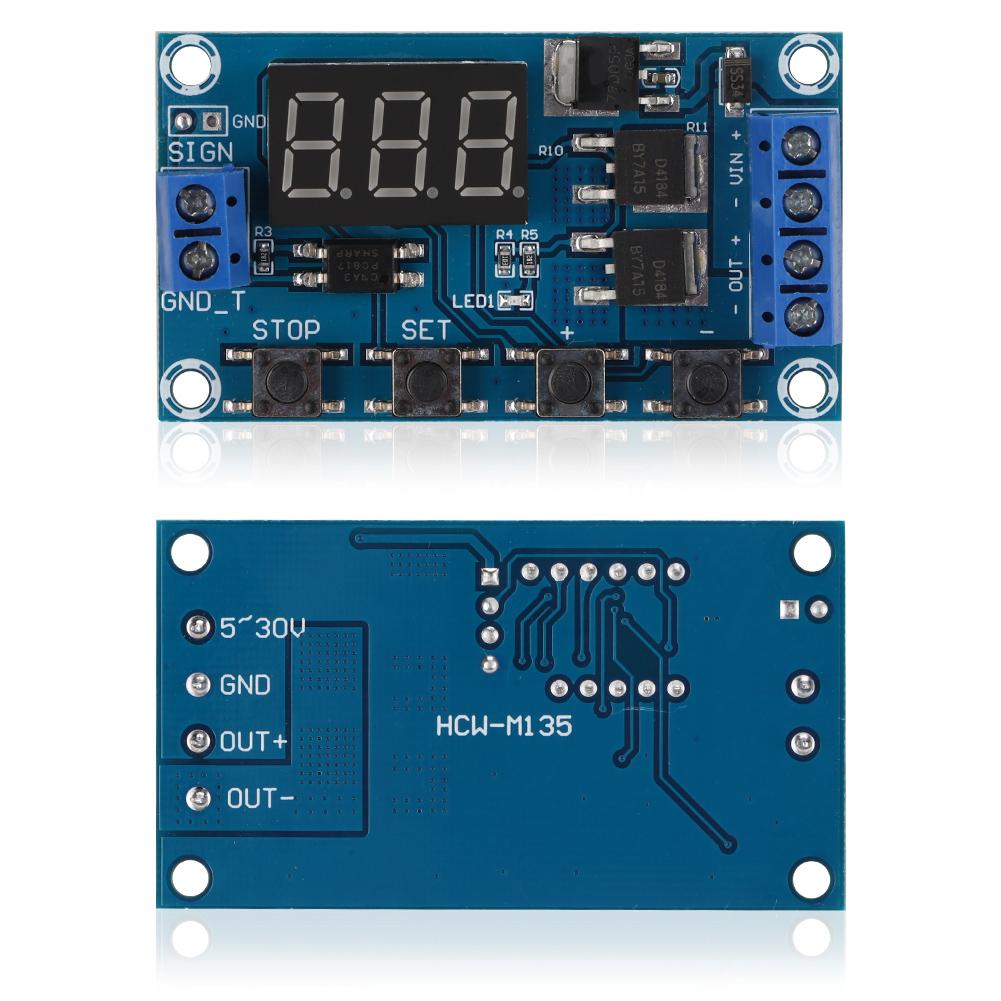

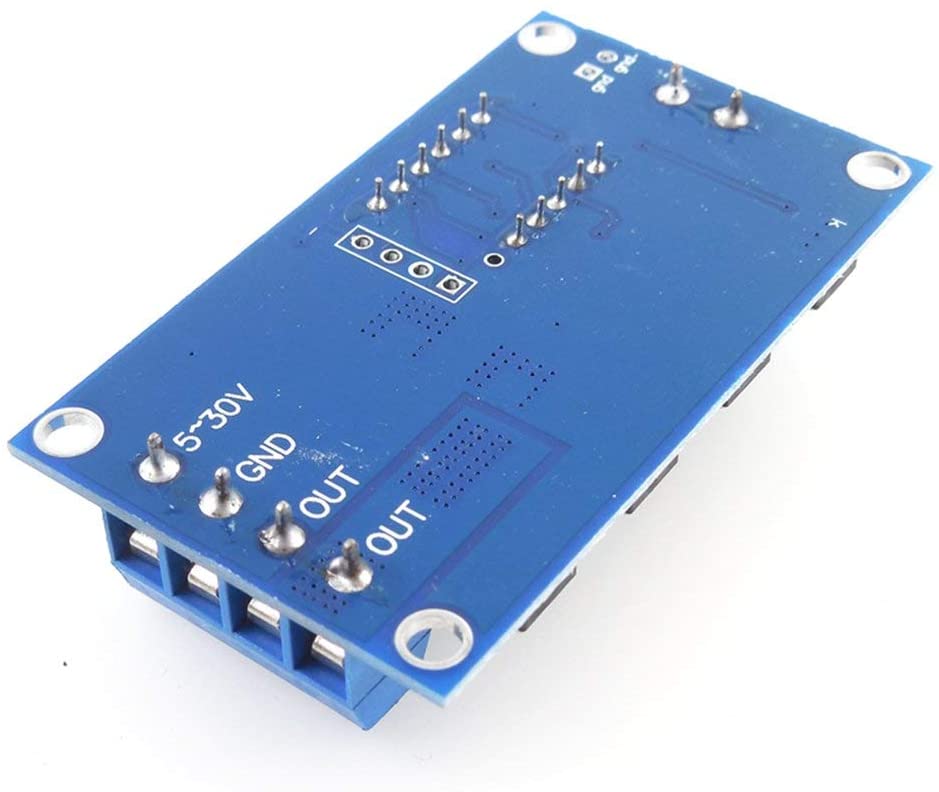

Popis vedení:
- SIG Řídicí signál relé, relé se aktivuje přivedením napětí od 3 V do 24 V na tento vstup.
- GND_T Zem řídicího signálu.
- VIN Napájecí napětí 5 až 36 V. .
- GND Uzemnění obvodu.
- OUT+ Výstup modulu, trvale připojený ke vstupu VIN .
- OUT- výstup modulu, řízený tranzistory mosfet
Řídicí vstupy GND_T a vstup SIG, jsou od zbytku obvodu odděleny optočlenem, pokud řídicí signál přichází ze stejného zdroje jako napájení modulu, pak by měly být vstupy GND a GND_T propojeny.
Provoz časovače
.Po zapnutí napájení se na displeji zobrazí číslo aktuálního programu a poté přejde do provozního režimu, který je indikován zobrazením: 000. Časovač zahájí provoz po zadání signálu na ovládací vstup nebo automaticky v případě cyklického provozu.
.Dostupné programy HW-516:
.- P1.1: Výstup se spustí po přivedení signálu na vstup Trigger, po uplynutí doby OP se vypne, další impulsy na vstupu jsou ignorovány .
- P1.2: Výstup se spustí po přivedení signálu na vstup Trigger, vypne se po uplynutí doby OP, následující impulsy způsobí odpočítávání od začátku .
- P1.3: Výstup se spustí po přivedení signálu na vstup Trigger, vypne se po uplynutí doby OP, následné impulsy způsobí vypnutí výstupu .
- P-2: Když je na vstup přiveden signál, relé se spustí se zpožděním po odpočtu CL a vypne se po uplynutí doby OP.
- P3.1: Výstup se spustí po přivedení signálu na vstup Trigger, po uplynutí doby OP se vypne, po uplynutí doby CL se opět zapne. Relé pracuje ve smyčce, počet sepnutí je určen parametrem LOP.
- P3.2: Výstup se aktivuje na okamžik při zapnutí modulu, signál Trigger je ignorován. Relé pracuje ve smyčce, dobu sepnutí určuje OP, dobu vypnutí CL, počet sepnutí určuje parametr LOP.
- P-4: Výstup se aktivuje při přivedení signálu na vstup, při odpojení se deaktivuje po uplynutí pevně stanovené doby pomocí parametru OP.
.
Konfigurace tranzistorového spínače:
.- Pro vstup do nabídky nastavení stiskněte SET na cca 2 s,po uvolnění pomocí tlačítek nahoru a dolů vyberte program P1.1 až P-4,Zvolený program potvrdíte stisknutím tlačítka SET. .
- Nastavení časování:
OP: doba zapnutí výstupu
CL: doba vypnutí výstupu
LOP: počet opakování, pro nepřetržitý provoz ponechte "---" . - Změna časových jednotek: při nastavování vítězného zpoždění klikněte na tlačítko STOP
00,0 - 99,9 s tečka za druhou číslicí: xx.x
000 - 999 s tečka za třetí číslicí: xxx.
000 - 000 min tečka za každou číslicí: x.x.x. . - Nastavení potvrdíte stisknutím klávesy SET .
Konfigurace zobrazení:
Podržením tlačítka STOP se změní režim zobrazení, k dispozici jsou 2 režimy:
- C-P: po 5 minutách bez stisknutí tlačítek se displej vypne, modul a výstupy pracují v tomto režimu normálně .
- O-d: trvale zapnuté zobrazení .
Rozměry:
Sada obsahuje:
- Tranzistorový spínací modul s nastavitelným zpožděním - 15A/36V x1
