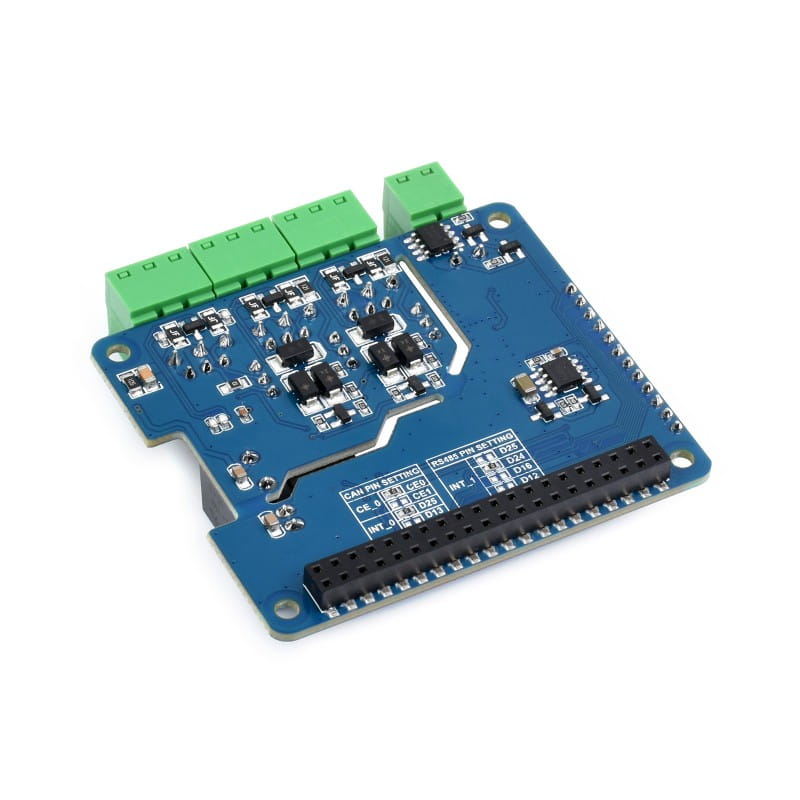

Izolovaný RS485/CAN HAT (B) pro Raspberry Pi - 2x RS485 + 1x CAN s ochranami
Cena:
582,86 Kč
včetně 23% DPH, bez nákladů na dopravu
Regular price:
The lowest price during 30 days prior to the reduction:
・Kup teraz i zapłać za 30 dni
product unavailable
Dostupnost:
nedostatek zboží
Dodavatel:
![WaveShare]()
Kód produktu/SKU:
RS485 CAN HAT (B) Waveshare 23227
Kategorie:
Rozšíření pro raspberry pi
Izolovaný RS485/CAN HAT (B) pro Raspberry Pi - 2x RS485 + 1x CAN s ochranami
Použití: V případě potřeby je možné použít i další zařízení, jako je např:
- Rozšíření Raspberry Pi o izolovaná a stabilní rozhraní CAN a RS485.
- Integrace s průmyslovými zařízeními, regulátory, čítači a senzory
- Vytváření vlastních komunikačních bran a převodníků protokolů
Klíčové vlastnosti: Klíčová funkce: Klíčová funkce pro komunikaci se zařízeními CAN a CAN:
- Kompatibilní s Raspberry Pi - 40 PIN GPIO konektor
- 1 kanál CAN - čip MCP2515 + CAN transceiver (SPI → CAN)
- 2 kanály RS485 - SC16IS752 + čip SP3485 (SPI → RS485)
- Podpora komunikace přes rozhraní SPI
- Podporuje napájení z Raspberry Pi nebo externího zdroje 8-28 V DC
- Integrovaná izolace napájení - pro izolovaný terminál není potřeba samostatné napájení
- Digitální izolace - odolnost proti šumu, nízká spotřeba energie
- Ochrana: TVS, samoopravná pojistka, ochranné diody
- Vestavěný zakončovací odpor 120 Ω - konfigurovatelný propojkou
- Šroubovací konektory a zlacené kolíky - pohodlné připojení
- SPI piny - lze použít s jinými řadiči

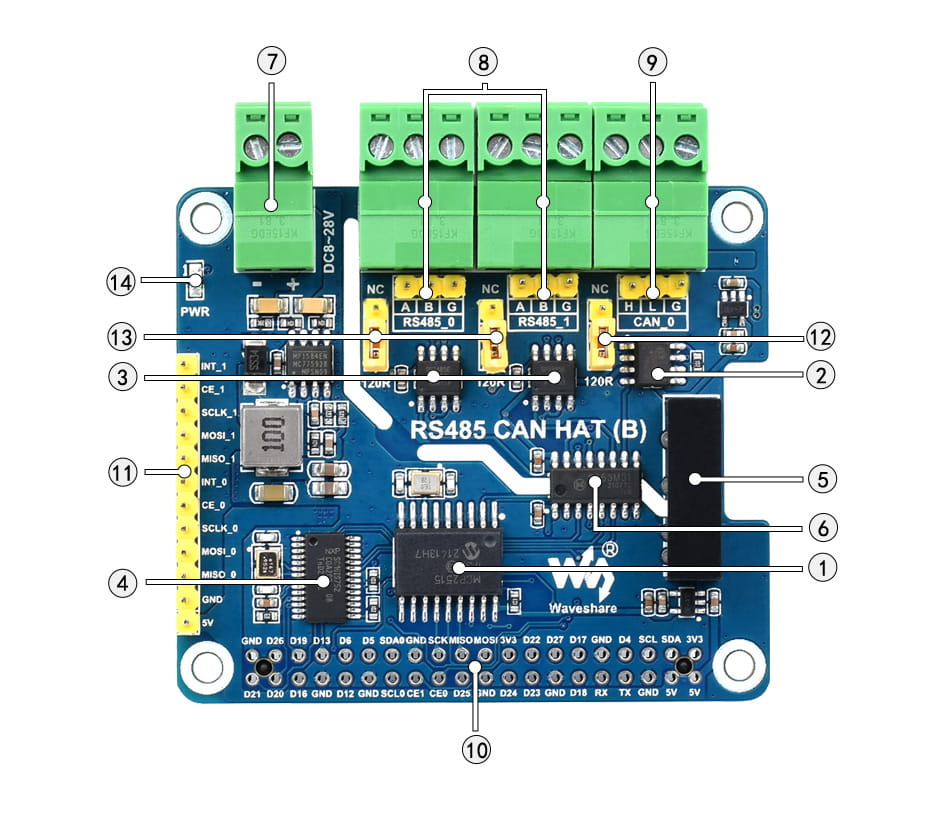

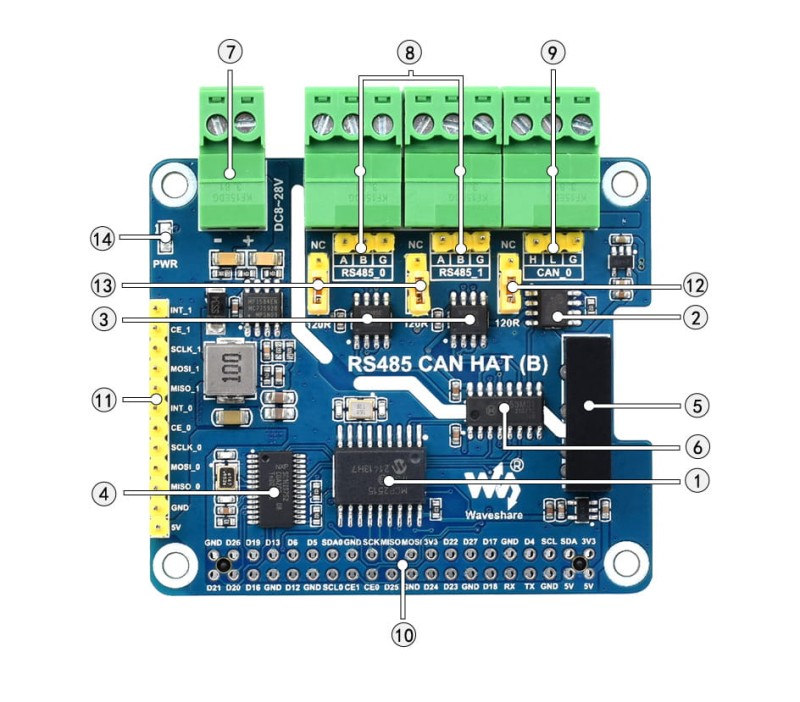

POPIS DESKY
- MCP2515
Řadič CAN - SIT65HVD230DR/SN65HVD23D
CAN transceiver - SP3485
Transceiver RS485 - SC16IS752
Rozšíření UART - 163M31
Digitální izolátor - B0505LS-1W
Oddělení napájení

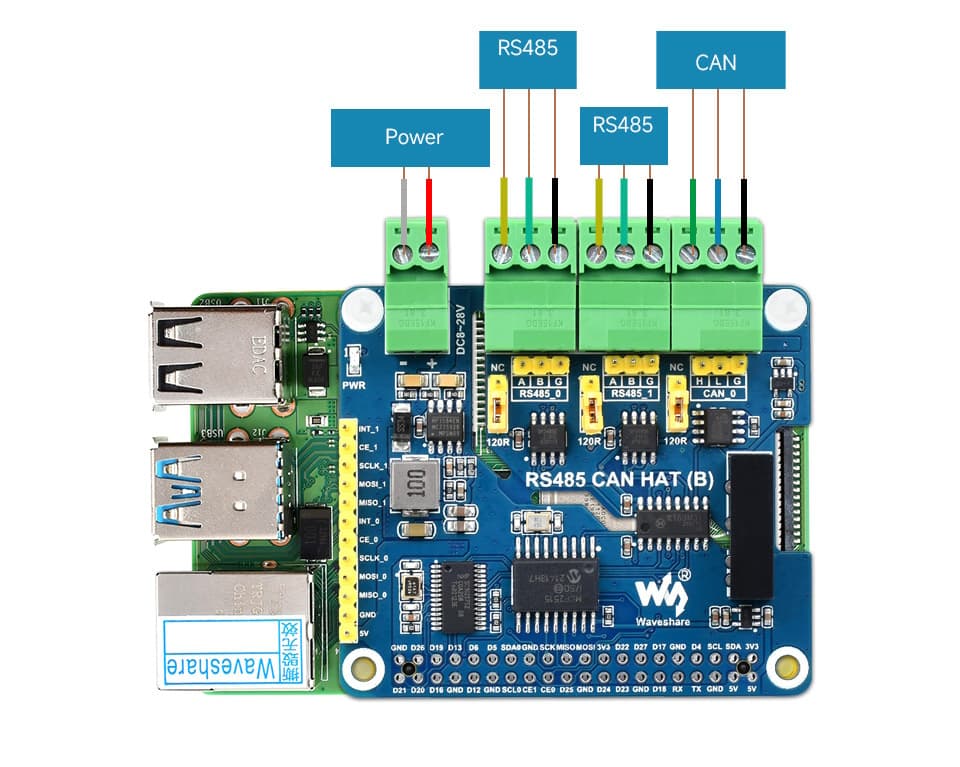

- Rozhraní napájecího zdroje
DC 8~28V, může napájet HAT a Raspberry Pi - Rozhraní sběrnice RS485
Připojení pomocí šroubových svorek/kolíkového konektoru - Rozhraní sběrnice CAN
Připojeno přes šroubové svorky/kolíkový konektor - Konektor GPIO Raspberry Pi
- Řídicí konektor SPI
Pro připojení k základním deskám, jako je STM32/Arduino - Přepojka zakončovacího odporu CAN
Ve výchozím nastavení přepnuto na 120Ω - Přepínač zakončovacího odporu RS485
Ve výchozím nastavení přepnut na 120Ω - Indikátor napájení
Technické specifikace:
- Komunikační rozhraní: SPI
- Rozšiřující rozhraní: SPI: 2× RS485, 1× CAN
- Řadič CAN: MCP2515
- Vysílač CAN: SIT65HVD230DR / SN65HVD23D
- Rychlost CAN: až 1 Mb/s
- Čip UART: SC16IS752
- Vysílač RS485: SP3485
- Rychlost RS485: 300 - 921600 bps
- Napájení: z Raspberry Pi nebo externí 8-28 V DC
- Provozní napětí: 3.3 V

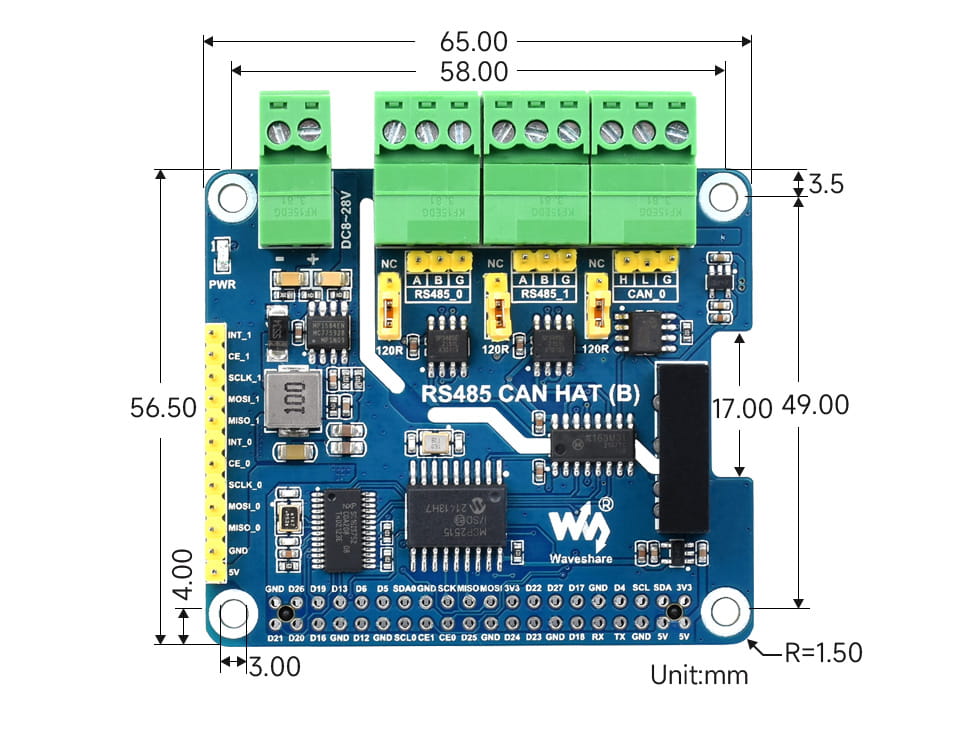

- Rozměry: 65 × 56,5 mm

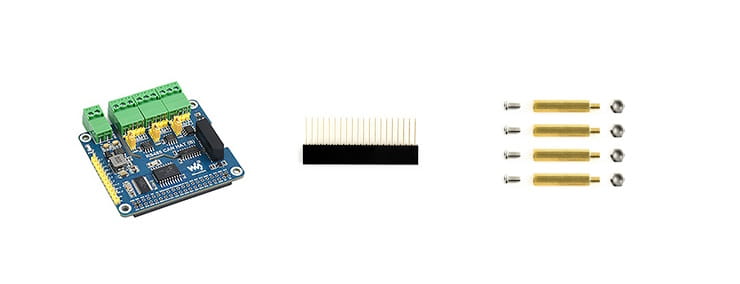

Obsah sady
- RS485 CAN HAT (B) x1
- Konektor 2x20PIN x 1
- Šrouby x 4
