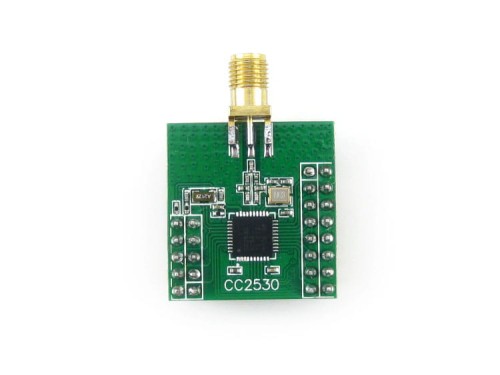

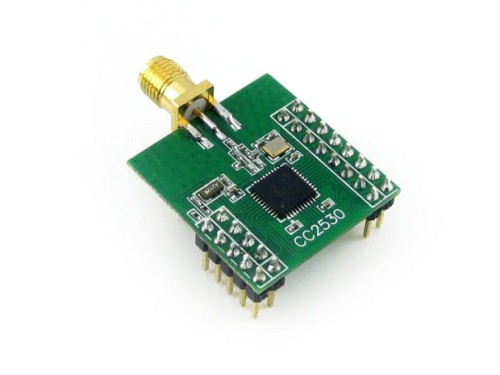

Modul umožňující realizaci komunikace prostřednictvím ZigBee, realizovaný na SoC CC2530F256.
.Podrobný popis je k dispozici na set-zigbee-development-board-zb600
.Parametry obvodu CC2530F256RHAR
.- Frekvenční rozsah: 2,4 GHz .
- 16 přenosových řetězců, softwarově konfigurovatelných podle podmínek prostředí
- Rádiová přenosová rychlost: 2,4GHz
- Rádiová přenosová rychlost až 250 kb/s
- Vysoce výkonné a úsporné jádro mikrokontroléru 8051 s přednačítáním kódu
- 2,4GHz RF vysílač kompatibilní s IEEE 802.15.4 .
- Široký rozsah napájecího napětí (2 V-3,6 V) .
- Časovač hlídání, monitor baterie a teplotní čidlo .
- 12bitový ADC s 8 kanály a konfigurovatelným rozlišením .
- 2 výkonné USARTy s podporou několika sériových protokolů .
- Obvody pro generování infračerveného záření .
- Všeobecné časovače (jeden 16bitový, dva 8bitové) .
- Zabezpečovací koprocesor AES .
- 21 univerzálních I/O pinů (19 × 4 mA, 2 × 20 mA) .
- čip: CC2530F256RHAR .
- Komunikační vzdálenost:
- .
- Maximální dosah: 350 m .
- Stabilní komunikace: 250 m .
- Automatické připojení: 120 m (na volném prostranství) .
- Provozní frekvence: 2,4 GHz
- Napájecí napětí (2V-3,6V) .
- Provozní teplota: -40 ℃ ～ 85 ℃
- Přenosová rychlost sériového portu: 38400b/s (výchozí), ostatní jsou k dispozici po rekonfiguraci
- Rozměry: 26 mm x 27 mm (PCB) .

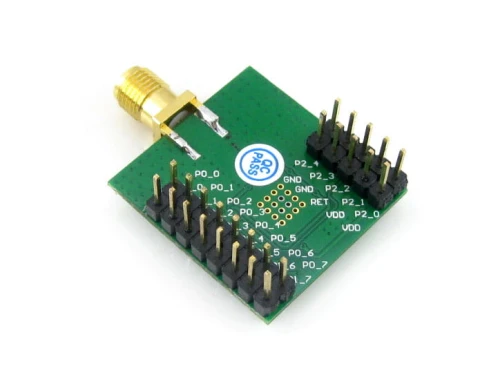

- Rozhraní: všechny vstupy a výstupy .
- Rozteč vývodů modulu: 2,54 mm
- Rozteč pinů na levé a pravé straně desky plošných spojů: 22,86 mm (9x2,54 mm)
- Rozteč kolíků.
- Antenna: 2,4G 2DB 360° všesměrová .
- Modul lze nakonfigurovat jako: Koordinátor, Směrovač (výchozí) nebo Koncové zařízení
- Modul ZigBee Core2530 x 1 .
- Antenna x 1 .
Specifikace modulu Core2530
..
Vnější rozměry modulu:
.
Sada obsahuje:
.
