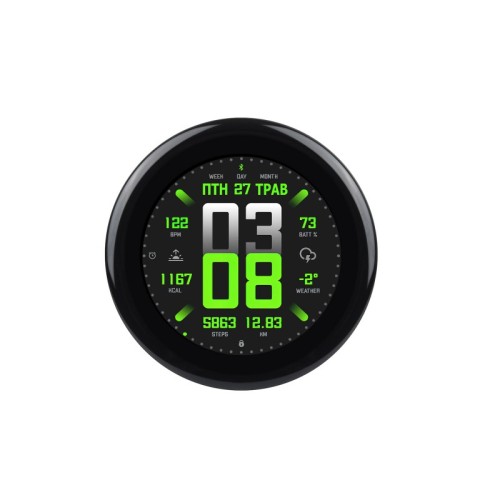

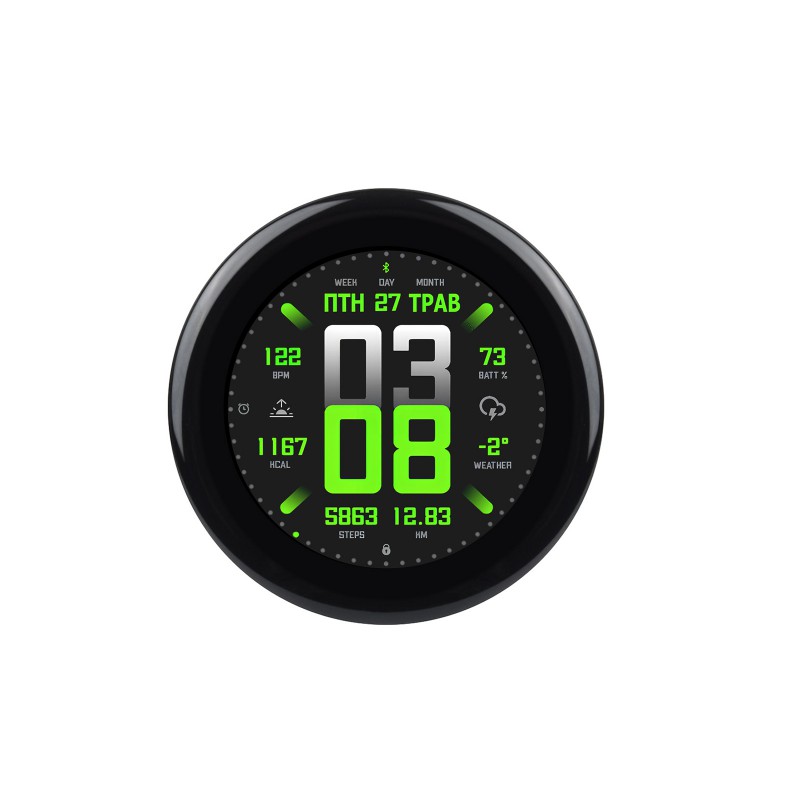

Vývojová deska ESP32-S3 s kulatým dotykovým displejem 2.1" IPS
Pokročilá vývojová deska založená na výkonném čipu ESP32-S3, vybavená kulatým kapacitním dotykovým IPS displejem s úhlopříčkou 2.1 palce a vysokým rozlišením 480 × 480 pixelů. Modul disponuje integrovaným připojením Wi-Fi 2.4GHz a Bluetooth 5 (LE) a díky velké paměti 16 MB Flash a 8 MB PSRAM umožňuje extrémně plynulou obsluhu rozsáhlých grafických rozhraní (např. knihovny LVGL). Je to vynikající řešení pro rychlé prototypování inteligentních HMI panelů (Human-Machine Interface), systémů Smart Home a IoT zařízení s pokročilou dotykovou interakcí.
Hlavní vlastnosti:
- Výkonný dvoujádrový procesor ESP32-S3 (Xtensa 32-bit LX7) s taktem do 240 MHz.
- Kulatý displej IPS 2.1" (480 × 480 pixelů, 262 tis. barev) s řadičem ST7701 (rozhraní RGB).
- Jednobodový kapacitní panel (řadič CST820) ovládaný přes rozhraní I2C, s podporou přerušení.
- Bezdrátové připojení Wi-Fi 2.4GHz (802.11 b/g/n) a Bluetooth 5 (LE) s vestavěnou keramickou anténou (s možností přechodu na konektor IPEX1).
- Rozsáhlá paměť: 512 KB SRAM, 384 KB ROM a externí čipy 16 MB Flash a 8 MB PSRAM.
- Vestavěný 6-osý inerciální senzor IMU (QMI8658) pro sledování pohybu a polohy.
- Integrované hodiny reálného času (RTC PCF85063) a slot pro karty microSD (TF).
- Modul správy napájení a nabíjení lithiových baterií 3.7V (konektor MX1.25).
- Optimalizováno pro nízkou spotřebu energie – flexibilní řízení hodin a mnoha režimů úspory energie.
Parametry displeje
- Typ matice: IPS LCD
- Úhlopříčka displeje: 2.1 palce
- Rozlišení: 480 × 480 pixelů
- Počet zobrazovaných barev: 262 tis. (262K)
- Rozhraní displeje: RGB
- Řadič LCD: ST7701
- Dotykové rozhraní: I2C
- Řadič dotyku: CST820 (kapacitní, 1-bodový)
Bohaté možnosti rozšíření
Modul umožňuje snadné propojení s dalšími periferiemi díky vyvedeným rozhraním, jako jsou GPIO, UART a I2C. Je to integrovaná platforma usnadňující stavbu profesionálních řešení založených na uživatelském rozhraní.

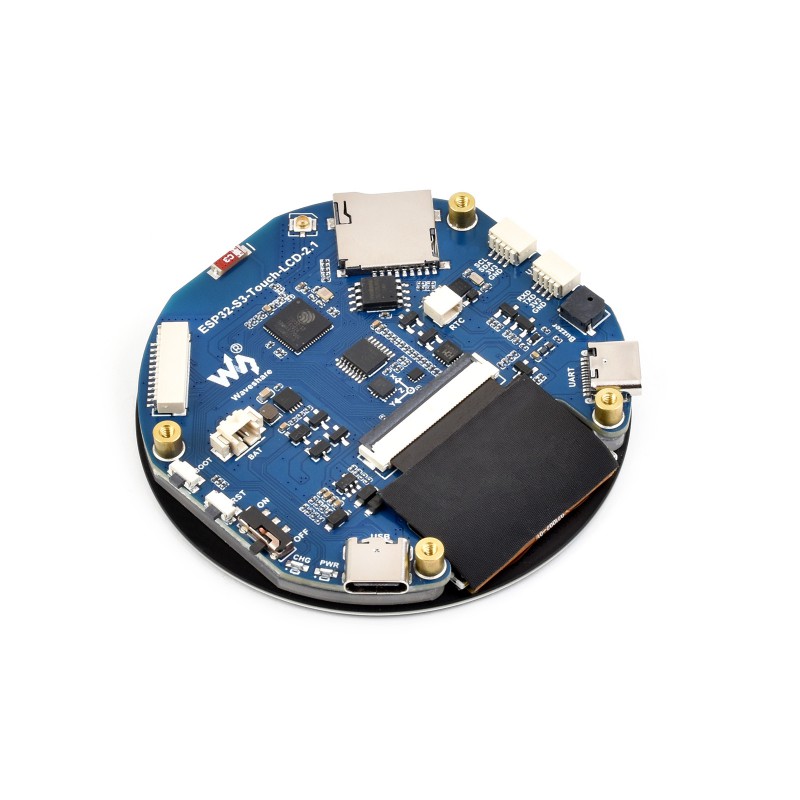

Rozmístění prvků na desce
- Čip ESP32-S3R8: dvoujádrový procesor (do 240 MHz).
- Senzor IMU QMI8658: 6-osý (3-osý gyroskop a 3-osý akcelerometr).
- Čip TCA9554PWR: expandér GPIO vývodů.
- Čip FSUSB42UMX: přepínač volby UART (odpojuje 4-pinový konektor po připojení kabelu k dedikovanému portu USB-C).
- Čip CH343P: převodník USB-UART s funkcí automatického stahování, nevyžadující ruční stisknutí tlačítek během nahrávání kódu.
- Paměť Flash: 16 MB.
- Čip RTC PCF85063: přesné hodiny reálného času.
- Manažer nabíjení baterie: pro lithiové články.
- Stabilizátor ME6217C33M5G: LDO s proudovou zatížitelností do 800 mA.
- Port USB typu C: hlavní konektor (napájení / programování ESP32).
- Konektor MX1.25 (2-pin): podpora lithiových baterií 3.7V (nabíjení/vybíjení).
- Konektor 12-pin: multifunkční vyvedení rozhraní a napájení.
- Konektor IPEX1: volitelný slot pro externí anténu (vyžaduje přepájení propojky-rezistoru).
- Slot pro karty microSD (TF): velkokapacitní paměť a podpora grafiky.
- Konektor baterie RTC: záložní napájení hodin.
- Vývody I2C: přiřazené k vnitřním obvodům desky.
- Vývody UART: aktivní, pokud se nepoužívá port USB-C UART.
- Port USB typu C (USB TO UART): integrovaná sériová komunikace.
- Bzučák (Buzzer): zvuková signalizace.
- Dioda napájení: indikátor provozu modulu.
- Dioda nabíjení: signalizuje proces nabíjení připojené baterie.
- Tlačítko napájení z baterie.
- Tlačítko RESET.
- Tlačítko BOOT.
Rozměry desky
Obsah sady
- Vývojová deska ESP32-S3-Touch-LCD-2.1B – 1 ks.
- Kabel 12-pinový SH1.0 (délka cca 100 mm) – 1 ks.
- Kabel 4-pinový SH1.0 (délka cca 100 mm) – 2 ks.
