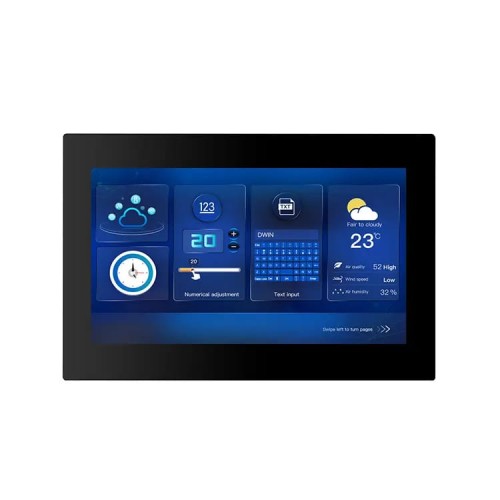

LCD 10,1" 1024*600 rezistivní dotykový panel DWIN HMI DMG10600C101_15WTR (komerční třída)
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable
Univerzální modul HMI s 10,1" IPS LCD displejem a odporovým dotykovým panelem.
Vlastnosti DMG10600C101_15WTR:
- na bázi T5L2, se systémem DGUS II
- 10,1", rozlišení 1024*600 pixelů, 16,7M barev, IPS-TFT-LCD
- Rezistivní dotyk
- Vestavěné hodiny RTC a bzučák

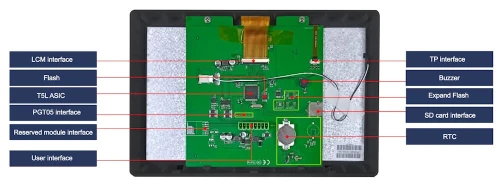

Princip činnosti displejů DWIN HMI
K návrhu uživatelského rozhraní a definování principů jeho ovládání používáme speciální aplikaci DGUS TOOL. Umožňuje importovat hotovou grafiku, vytvářet tlačítka, diagramy a pole pro zadávání dat. Sestavené soubory se přenášejí na kartu SD a odtud se kopírují do paměti displeje. Z hlediska mikrokontroléru spočívá provoz v odesílání a přijímání předem definovaných datových rámců prostřednictvím rozhraní UART.
Specyfikacja DMG10600C101_15WTR
Rozhraní:
- Přenosová rychlost: 3150~3225600b/s, Typ. 115200bps
- Provozní režim:
UART2: RS232
UART4: RS485 - Uživatelské konektory:
- UART: 8Pin_2.0mm - Paměť flash: 1: Pro grafiku, písma, zvukové soubory: 16MBytů NOR Flash. Počet záznamů přes: 100,000
- Rozhraní pro karty SD: Rychlost stahování: FAT32, rychlost stahování: 4Mb/s, rozhraní FAT32, rychlost: 4Mb/s
Přípustné provozní prostředí: Síťová paměťová karta SD:
- Provozní teplota: -(12V při 60% relativní vlhkosti vzduchu).
- Teplota skladování: -30 ℃ až 80 ℃
- Provozní vlhkost: 10% až 90%RH, typická hodnota 60% RH
Displej:
- Počet barev: Počet barev: 24 bitů 8R8G8B
- Typ LCD: IPS-TFT-LCD
- Pozorovací úhly: 85°/85°/85°/85° (L/R/U/D)
- Zobrazovací plocha 223,2 mm (š) × 125,8 mm (v)
- Rozlišení 1024 × 600
- Podsvícení LED
- Jas: 250nit
Dotykový panel:
- Typ: RTP, odporový
- Struktura: ITO fólie + ITO sklo
- Dotykový režim: podporuje dotyk a přejetí prstem
- Tvrdost povrchu: 3H
- Propustnost světla: více než 80 %
Napájení:
- Napájecí napětí: 12~36V
- Spotřeba proudu při zapnutém podsvícení: VCC = +12V, 250mA
- Current consumption with backlight off: VCC = +12V, 90mA
Provoz displeje
Sada obsahuje:
- LCD 10,1" 1024*600 rezistivní dotykový panel DWIN HMI DMG10600C101_15WTR
