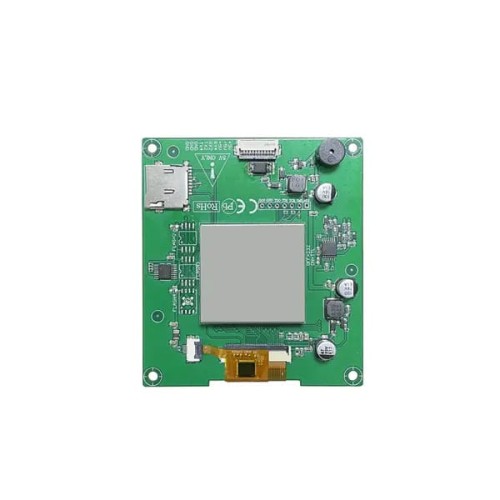

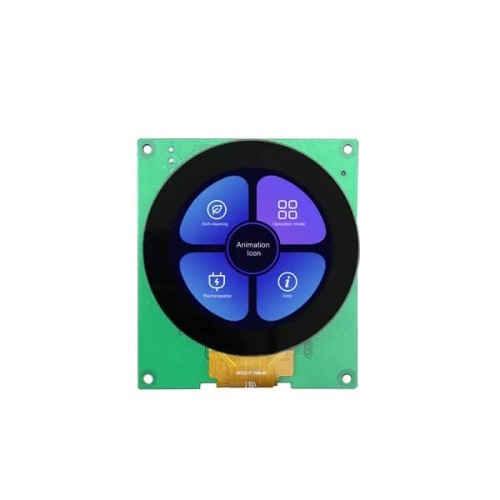

LCD 2.1" 480x480 kulatý kapacitní dotykový dotykový panel DWIN HMI
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable
Univerzální HMI modul s kulatým displejem 2.1" a kapacitním dotykovým panelem.
Vlastnosti DMG48480C021_03W:
- Založeno na T5L1 se systémem DGUS II
- 2.1" IPS-TFT-LCD,16.7M barev,24-bit, 480×480 pixelů
- Aktivní oblast displeje 53.3mm (D)
- Jas: 350nit
- Úhly pohledu: 85°/85°/85°/85° (L/R/U/D)
- Kapacitní dotyk
- Rozhraní: TTL/CMOS interface,10Pin_1.0mm
Jak fungují displeje DWIN HMI?
Konstrukce uživatelského rozhraní a jeho principy fungování probíhají prostřednictvím specializovaného, bezplatného nástroje DGUS TOOL, který funguje na počítačích PC. Umožňuje importovat hotové ilustrace, vytvářet tlačítka, diagramy, pole pro zadávání informací atd. Poté jsou zkompilované soubory přeneseny na SD kartu, odkud jsou kopírovány do paměti displeje.
Správa z úrovně mikrokontroleru spočívá v odesílání a přijímání předem definovaných datových rámců pomocí rozhraní UART.
Rozhraní:
- Baudrate: 3150~3225600bps, Typ. 115200bps
- Výstupní napětí:
Output 1, Iout =1mA 3.0~3.3
Output 0, Iout = -1mA 0.0~0.3 - Vstupní napětí（RXD):
Input 1， Iin = 1mA；2.4-5.0V,
Input 0， Iin = -1mA；0~0.5V - Pracovní režim:
UART2: N81
UART4: N81/E81/O81/N82 4 (programovatelné) - Uživatelské konektory:
- 10Pin_1.0mm, zasunutelné pro napájení a komunikaci, rychlost: 12KByte/s - Paměť Flash: 16MBytes NOR Flash, pro grafiku, fonty, audio soubory. Počet zápisů nad: 100,000
- Buzzer: 3V pasivní, výkon <1W
- Rozhraní SD karty: FAT32, rychlost stahování dat: 4Mb/s
- Rozhraní PGT05: pro aktualizaci DGUS kernel
Displej:
- Počet barev: 16.7M（16777216）
- Typ LCD: IPS-TFT-LCD
- Úhly pohledu: 85° /85°/85°/85° (L/R/U/D)
- Rozlišení: 480x480
- Aktivní oblast: průměr 53.3mm
- LED podsvícení
- Jas: 350 nit
Dotykový panel:
- Typ: CTP (Kapacitní dotykový panel)
- Struktura: G+G struktura s povrchovým krytem z Asahi tvrzeného skla
- Dotykový režim: podporuje dotyk a tažení
- Tvrdost povrchu: 6H
- Propustnost světla: Více než 90%
Napájení:
- Napájecí napětí: 4.5~5.5V
- Spotřeba proudu s zapnutým podsvícením: VCC = +5V, 130mA
- Spotřeba proudu s vypnutým podsvícením: VCC = +5V, 60mA
Funkce displeje
Sada obsahuje:
- DMG48480C021_03W 2.1" 480x480 kapacitní dotykový panel DWIN HMI
