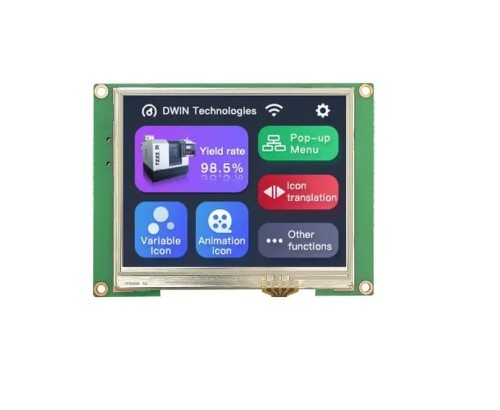

LCD 3,5" 320x240 rezistivní dotykový panel DWIN HMI
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable
Univerzální modul HMI s 3,5" displejem a odporovým dotykovým panelem.
Vlastnosti DMG32240C035_03WTR:
- Založeno na T5L se systémem DGUS II .
- 3,5" IPS-TFT-LCD,16,7M Colours,24-bit, 320*240 pixelů
- Vysoké pozorovací úhly: 85°/85°/85°/85°(L/R/U/D)
- Resistivní dotyk
- Rozhraní: rozhraní TTL/CMOS,10Pin_1.0mm
Princip fungování displejů DWIN HMI
Navržení vzhledu uživatelského rozhraní a pravidel jeho ovládání se provádí pomocí specializované aplikace DGUS TOOL. Máme možnost nahrát hotovou grafiku, vytvářet tlačítka, grafy, vstupní pole atd., poté zkompilované soubory přeneseme na paměťovou kartu SD, ze které se zkopírují do paměti displeje.
Obsluha ze strany mikrokontroléru spočívá v odesílání a přijímání předem stanovených datových rámců prostřednictvím rozhraní UART.
Specifikace DMG32240C035_03WTR
Rozhraní:
- Baudrate: 3150~3225600bps, Type. 115200bps
- Výstupní napětí:
Výstup 1, Iout =1mA 3,0~3,3
Výstup 0, Iout = -1mA 0,0~0,3 . - Vstupní napětí（RXD):
Vstup 1， Iin = 1mA；2,4-5,0V,
Vstup 0， Iin = -1mA；0~0,5V . - Režim činnosti:
UART2: N81

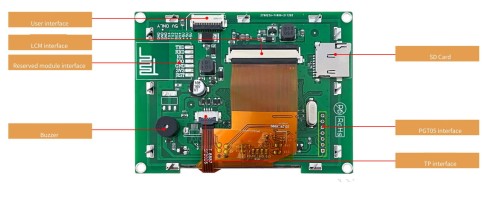

UART4: N81/E81/O81/N82 4 (softwarově konfigurovatelný) . - Uživatelské konektory:
- 10Pin_1.0mm, s aretací pro napájení a komunikaci, rychlost: 12KByte/s . - Paměť Flash: 16 MB NOR Flash, pro grafiku, písma a zvukové soubory. Počet záznamů nad: 100 000
- Buzzer: 3V pasivní, výkon <1W .
- Rozhraní karty SDSD: FAT32, rychlost stahování: 4Mb/s
- RozhraníPGT05: pro aktualizaci jádra DGUS .
Zobrazení:
- Počet barev: 16.7M（16777216）
- Typ LCD: IPS
- Úhly pohledu: 85°/85°/85°/85° (L/R/U/D)
- Rozlišení: 320 × 240
- LED podsvícení
- Jas: 280nit .
Dotykový panel:
- Typ: RTP (Resistivní dotykový panel) .
- Textura: ITO fólie + ITO sklo
- Dotykový režim: podporuje dotyk a přejetí prstem .
- Tvrdost povrchu: 3H
- Propustnost světla: Více než 80 % .
Napájení:
.- Napájecí napětí: 4,5~5,5 V .
- Spotřeba proudu při zapnutém podsvícení: VCC = +5V, 170mA
- Spotřeba proudu při vypnutém podsvícení: VCC = +5 V, 60 mA
Sada obsahuje:
.- DMG32240C035_03WTR LCD 3,5" Rezistivní dotykový panel 320x240 DWIN HMI
