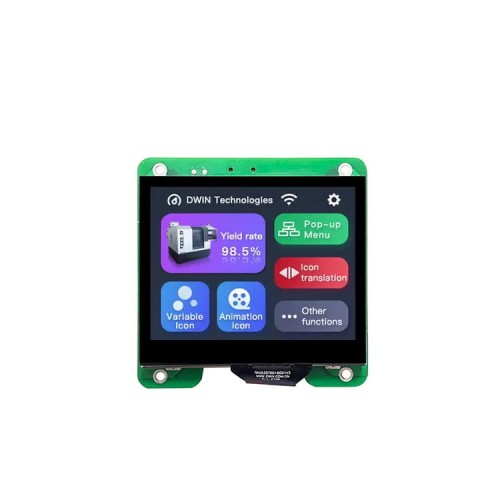

Univerzální modul HMI s 3,5" displejem a kapacitním dotykovým panelem.
Vlastnosti DMG32240T035_01WTC:
- Založeno na T5L0 se systémem DGUS II .
- 3,5" IPS-TFT-LCD, 262K barev, 320*240 pixelů
- Vysoké pozorovací úhly: 85°/85°/85°/85°(L/R/U/D)
- Pozitivní dotyk
- Rozhraní: rozhraní TTL/CMOS,10Pin_1.0mm
Princip fungování displejů DWIN HMI
Navržení vzhledu uživatelského rozhraní a pravidel jeho ovládání se provádí pomocí specializované aplikace DGUS TOOL. Máme možnost nahrát hotovou grafiku, vytvářet tlačítka, grafy, vstupní pole atd., poté zkompilované soubory přeneseme na paměťovou kartu SD, ze které se zkopírují do paměti displeje.
Obsluha ze strany mikrokontroléru spočívá v odesílání a přijímání předem stanovených datových rámců prostřednictvím rozhraní UART.
Specifikace DMG64480T035_01WTC

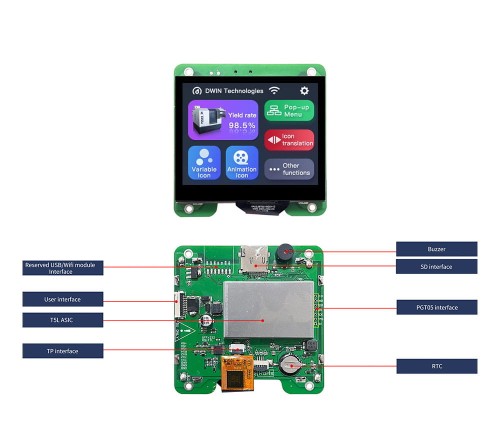

Rozhraní:
- Baudrate: 3150~3225600bps, Type. 115200bps
- Povolená napětí TTL: 3,3-5 V .
- Provozní režim:
UART2: N81 TTL/RS232
UART4: N81/E81/O81/N82 4 TTL/RS232 . - Uživatelské konektory:
- 10Pin_1.0mm, s aretací pro napájení a komunikaci, rychlost: 12KByte/s . - Paměť Flash: 16 MB NOR Flash, pro grafiku, písma a zvukové soubory. Počet záznamů nad: 100 000
- Buzzer: 3V pasivní, výkon <1W .
- Rozhraní karty SDSD: FAT32, rychlost stahování: 4Mb/s
- RozhraníPGT05: pro aktualizaci jádra DGUS .
Zobrazení:
- Počet barev: 18bitový 6R6G6B
- Typ LCD: IPS
- Úhly pohledu: 85°/85°/85°/85° (L/R/U/D)
- Zobrazovací plocha: 70,1 mm (š)×52,6 mm (v)
- Rozlišení 640x480
- LED podsvícení
- Světlost: 250nit .
Dotykový panel:
- Typ: CTP (pozitivní dotykový panel) .
- Struktura: G+G struktura s povrchovým krytem z tvrzeného skla Asahi .
- Dotykový režim: podporuje dotyk a přejetí prstem .
- Tvrdost povrchu: 9H .
- Propustnost světla: Více než 90 % .
Napájení:
.- Napájecí napětí: 4,5~5,5 V .
- Spotřeba proudu při zapnutém podsvícení: VCC = +5V, 360mA
- Spotřeba proudu při vypnutém podsvícení: VCC = +5 V, 120 mA
Sada obsahuje:
.- DMG64480T035_01WTC .
