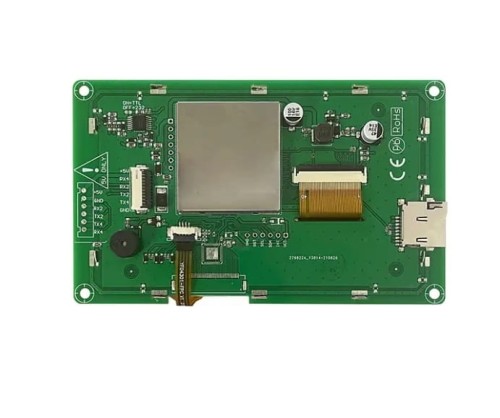

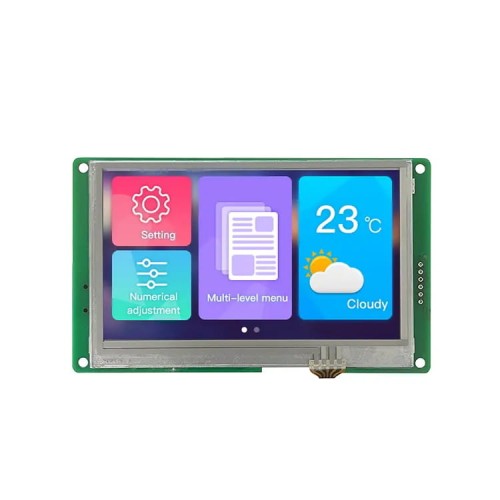

LCD 4,3" 480x270 rezistivní dotykový panel DWIN HMI DMG48270C043_05WTR

Vlastnosti DMG48270C043-05WTR:

• Založeno na T5L0, se systémem DGUS II
.

• 4,3 palce, rozlišení 480*272 pixelů, 262k barev, TN-TFT-LCD, normální pozorovací úhel.


• Resistivní dotyk
.

• 8 MB paměti


• FCC připojovací kabel 10Pin1.0mm, rozhraní RS 232


• Inteligentní HMI displej pro komerční aplikace


• S grafickým rozhraním, dvoujádrovým procesorem

Navržení vzhledu uživatelského rozhraní a pravidel jeho ovládání se provádí pomocí specializované aplikace DGUS TOOL. Máme možnost nahrát hotovou grafiku, vytvořit tlačítka, grafy, vstupní pole atd. a poté zkompilované soubory přenést na paměťovou kartu SD, ze které se zkopírují do paměti displeje.

Obsluha ze strany mikrokontroléru spočívá v odesílání a přijímání předem stanovených datových rámců prostřednictvím rozhraní UART.

Rozhraní:

• Baudrate: 3150~3225600bps, Type. 115200bps


• Výstupní napětí:
  Výstup 1, Iout =-4mA 2,7~3,2
  Výstup 0, Iout = 4mA 0,1~0,4
.

• Vstupní napětí（RXD):
  Vstup 1， Iin = 1mA；2,4-5,5V,
  Vstup 0， Iin = -1mA；0~1,0V
.

• Režim činnosti:
  UART2: N81
  UART4: N81/E81/O81/N82 4 (softwarově konfigurovatelný)
.

• Uživatelské konektory:
  - 10Pin_1.0mm, s aretací pro napájení a komunikaci, rychlost: 12KByte/s
  - Pájecí slot pro zlatý pásek
.

• Paměť Flash: 16 MB NOR Flash, pro grafiku, písma a zvukové soubory. Počet záznamů nad: 100 000


• Buzzer: 3V pasivní, výkon <1W
.

• Rozhraní karty SDSD: FAT32, rychlost stahování: 4Mb/s



• RozhraníPGT05: pro aktualizaci jádra DGUS
.

Zobrazení:

• Počet barev: 18bitový 6R6G6B


• Typ LCD televizoru -TN, TFT LCD


• Úhly pohledu: 70°/70°/40°/30° (L/R/U/D)


• Zobrazovací plocha: 95,04 mm (Š) × 53,86 mm (V)


• Rozlišení 480×272


• LED podsvícení


• Svítivost: 250nit
.

Dotykový panel:

• Typ: RTP (Resistivní dotykový panel)
.

• Textura: ITO fólie + ITO sklo


• Dotykový režim: podporuje dotyk a přejetí prstem
.

• Tvrdost povrchu: 3H


• Propustnost světla: Více než 80 %
.

Napájení:

• Napájecí napětí: 4,5~5,5 V
.

• Spotřeba proudu při zapnutém podsvícení: VCC = +5V, 200mA


• Spotřeba proudu při vypnutém podsvícení: VCC = +5 V, 70 mA
