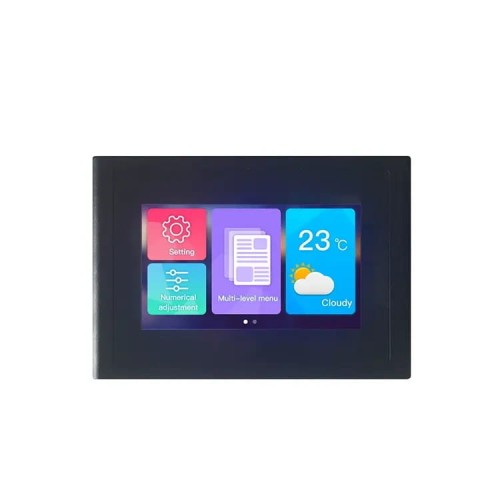

LCD 4.3" 480x272 odporový dotykový panel pouzdro DWIN HMI
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable
Univerzální modul HMI s 4,3" displejem a odporovým dotykovým panelem.
Vlastnosti DMG48270C043-15WTR:
.- Založeno na T5L se systémem DGUS II .
- 4,3" LCD TN ,262K Colours, 480x272 pixelů
- Resistivní dotyk
- Rozhraní: RS232 RS485
Princip fungování displejů DWIN HMI
Navržení vzhledu uživatelského rozhraní a pravidel jeho ovládání se provádí pomocí specializované aplikace DGUS TOOL. Máme možnost nahrát hotovou grafiku, vytvářet tlačítka, grafy, vstupní pole atd., poté zkompilované soubory přeneseme na paměťovou kartu SD, ze které se zkopírují do paměti displeje.
Obsluha ze strany mikrokontroléru spočívá v odesílání a přijímání předem stanovených datových rámců prostřednictvím rozhraní UART.
Specifikace DMG48270C043-15WTR
.

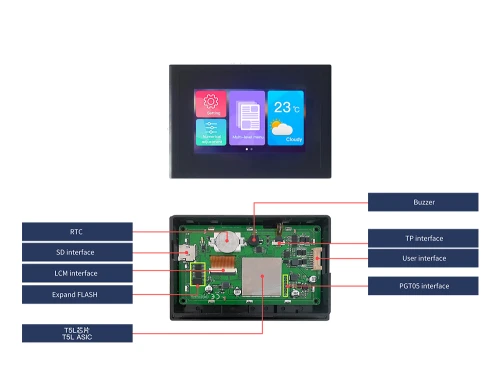

Rozhraní:
- Baudrate: 3150~3225600bps, Type. 115200bps
- Komunikace
UART 2:RS232,N81
UART4: RS485,N81/E81/O81/N82,4 . - Uživatelské konektory:
- 8Pin_2.0mm pro napájení a komunikaci, rychlost: 12KByte/s . - Paměť Flash: 16 MB NOR Flash, pro grafiku, písma a zvukové soubory. Počet záznamů nad: 100 000
- Buzzer: 3V pasivní, výkon <1W .
- Rozhraní karty SDSD: FAT32, rychlost stahování: 4Mb/s
- RozhraníPGT05: pro aktualizaci jádra DGUS .
Zobrazení:
- Počet barev: 262 tisíc barev
- Typ LCD: TN
- Úhly pohledu: 85°/85°/85°/85° (L/R/U/D)
- Zobrazovací plocha: 95,00 mm (š) × 53,90 mm (v)
- Rozlišení 480x272
- LED podsvícení
- Světlost: 250nit .
Dotykový panel:
- Typ: RTP (Resistivní dotykový panel) .
- Textura: ITO fólie + ITO sklo
- Dotykový režim: podporuje dotyk a přejetí prstem .
- Tvrdost povrchu: 3H
- Propustnost světla: Více než 80 % .
Napájení:
.- Napájecí napětí: 6~36V
- Spotřeba proudu při zapnutém podsvícení: VCC = +12V, 109mA
- Spotřeba proudu při vypnutém podsvícení: VCC = +12 V, 50 mA
Sada obsahuje:
.- DMG48270C043-15WTR .
